VAROITUSSäädä molemmat iskunvaimentimet samoin. Virheellinen säätö voi heikentää moottoripyörän vakautta ja käsiteltävyyttä, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00036b)
HUOMAUTUS
Puristus- ja paluuvaimennuksen säätöventtiilit saattavat vaurioitua, jos säätämiseen käytetään liikaa voimaa säätöalueen päissä. (00237a)
Iskunvaimentimen paluuvaimennuksen säätö
- Lisätietoja on kohdassa Kuva 1. Käännä paluusäädintä kohokirjaimen H (hard, kova) suuntaan, kunnes se pysähtyy. Paluuvaimennus on asetettu mahdollisimman suureksi.
- Käännä paluusäädintä kohokirjaimen S (soft, pehmeä) suuntaan suositellun naksausmäärän verran. Katso lisätietoja kohdasta Taulukko 1.
Iskunvaimentimen puristusvaimennuksen säätö
- Lisätietoja on kohdassa Kuva 2. Käännä puristusvaimennuksen säätöruuvia sormilla myötäpäivään H (kova), kunnes ruuvi ei enää liiku. Puristusvaimennus on asetettu mahdollisimman suureksi.
- Käännä puristusvaimennuksen säätöruuvia vastapäivään (H - S) (kova-pehmeä) suositeltu naksausten määrä. Katso lisätietoja kohdasta Taulukko 1.

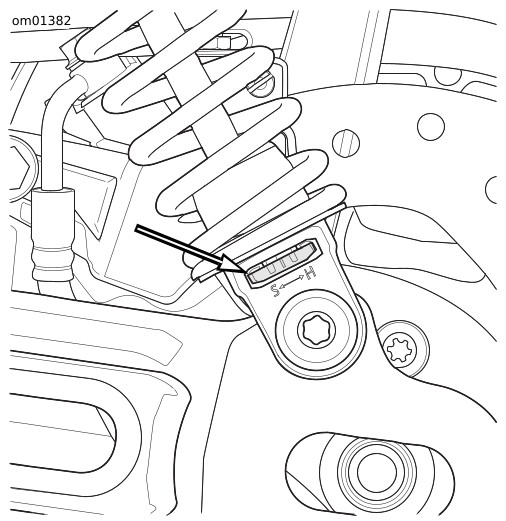

Kuva 1. Paluuvaimennuksen säädin: XR 1200X

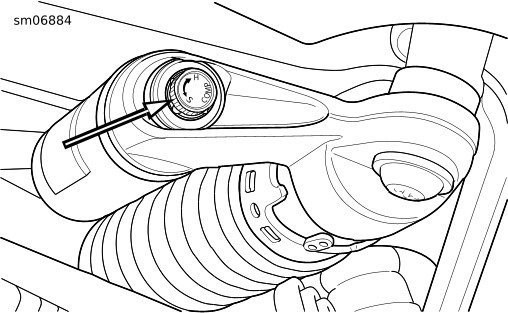

Kuva 2. Puristusvaimennuksen säädin: XR 1200X
Taulukko 1. Suositeltu takajousituksen paluu- ja puristusvaimennus: XR 1200X
VAIMENNUS | NAKSAUKSIA MAKSIMISTA (H - S) |
|---|---|
Paluu (REB) | 5 |
Puristus (COMP) | 7 |
