Irrottaminen
HUOMAUTUS
Jos ajovalo on vaihdettava, hanki oikeanlainen umpioyksikkö tai polttimo Harley-Davidson-jälleenmyyjältä. Sellaisen polttimon käyttäminen, jossa on väärä valoteho, voi aiheuttaa latausjärjestelmän häiriöitä. (00209a)
VAROITUS
Irrota pääsulake, jotta moottori ei pääsisi käynnistymään vahingossa ja aiheuttamaan mahdollisesti kuolemaan tai vakavaan loukkaantumiseen johtavaa onnettomuutta. (00251b)
  1. Irrota pääsulake. Lisätietoja on kohdassa Huolto ja voitelu → Sulakkeet ja releet.
  2. Irrota säätörengas.
    1. XL 883L/N/R, XL 1200X, XR 1200X: Katso Kuva 1. Irrota ruuvi (1), mutteri (2) ja ajovalon säätörengas (3). Katso lisätietoja kohdasta Taulukko 1.
    2. XL 1200V/C/C ANV/CP/CA/CB: Katso Kuva 2. Irrota ruuvi (1) ja ajovalon säätörengas (2). Katso lisätietoja kohdasta Taulukko 2.
  3. Pidä kiinni ajovalon heijastimesta/linssistä ja paina polttimon liittimen (11) sivuilla olevia vapautuskieliä, jolloin liitin irtoaa polttimon (7) lattaliittimistä.
  4. Irrota ajovalon linssi ja metallinen sovitinrengas.
  5. Vedä kumisuojus irti linssin takaosasta.
  6. Paina pidikkeen (8) päitä jolloin se irtoaa lovetuista kiinnikkeistä ja käännä pidikettä taaksepäin.
  7. Poista polttimo.
Asentaminen
VAROITUS
Ole varovainen ja käytä suojalaseja polttimoita käsitellessäsi. Polttimo sisältää paineistettua kaasua, joka huolimattomasti käsiteltynä voi aiheuttaa vakavia silmävammoja. (00062b)
HUOMAUTUS
Älä koskaan koske polttimon lasiosaan. Sormenjäljet jäävät lasiin ja lyhentävät polttimon käyttöikää. Käsittele polttimoa vain paperilla tai kuivalla, puhtaalla liinalla. Muuten polttimo voi vahingoittua. (00210b)
1. Asenna uusi polttimo.
HUOMAUTUS
Sovita polttimon lattaliittimen keskiosan vastapäinen kieleke heijastimen ylempään koloon.
2. Käännä pidike polttimon päälle ja paina päät pidikkeeseen.
3. Asenna kumisuojus siten, että sana TOP tulee yläloven yläpuolelle.
4. Paina keskirengas polttimon jalustan tasolle. Tiivistä kumisuojus polttimoon painamalla ilma pois kumisuojuksesta.
HUOMAUTUS
Ilma kulkee kumitiivisteeseen ja nostaa keskirenkaan polttimon alareunan yläpuolelle.
5. Kytke polttimon liitin polttimoon.
6. Asenna linssiosa.
a. XL 883L/N/R, XL 1200X, XR 1200X: Asenna sovitinrengas ja heijastin/linssi ajovalon koteloon.
b. XL 1200V/C/CP/CA/CB: Kun kumitiiviste on paikallaan, asenna sovitinrengas ja heijastin/linssi ajovalon koteloon.
HUOMAUTUS
  • Sovita kaksi lovea sovitinrenkaan kehällä ajovalon kuoren kahteen pullistumaan.
  • Sovita yksi nasta heijastimen ulkokehällä sovitinrenkaan sisäpuolella olevaan loveen.
7. Kierrä säätörengasta myötäpäivään, jolloin se lukittuu heijastimeen/linssiin. Asenna säätörenkaan ruuvi ja mutteri tarvittaessa ja kiristä ne.
8. Asenna pääsulake.
VAROITUS
Varmista ennen moottoripyörällä ajoa, että kaikki valot ja kytkimet toimivat oikein. Kuljettajan huono näkyvyys voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00316a)
9. Kokeile ajovalon toimintaa.
10. Suuntaa ajovalo. Lisätietoja on kohdassa Huolto ja voitelu → Ajovalon suuntaus.
Seisontavalo: HDI
  1. Vaihda seisontavalo tarvittaessa.
  2. Vedä lattaliittimet irti polttimon pidikkeestä.
  3. Vedä polttimon pidike irti heijastimesta/linssistä.
  4. Irrota polttimo kääntämällä sitä neljänneskierros ja vaihda se uuteen.
  5. Vaihda polttimon pidike ja kytke liittimet.

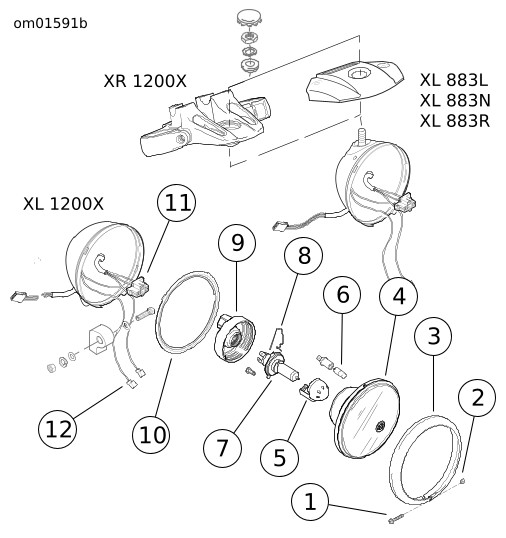

Kuva 1. Ajovalokokonaisuus: XL 883L/N/R, XL 1200X, XR 1200X
Taulukko 1. Ajovalokokonaisuus, selite: XL 883L/N/R, XL 1200V, XR 1200X
SELITE NRO
OSA
1
Ruuvi
2
Mutteri
3
Säätörengas
4
Linssi
5
Polttimon suoja
6
Seisontavalo (HDI-mallit)
7
Kiinnitysjousi
7
Polttimo
8
Kiinnitysjousi
9
Kumisuojus
10
Adapteri
11
Liitin [5]
12
Seisontavalojen liittimet
HDI-mallit

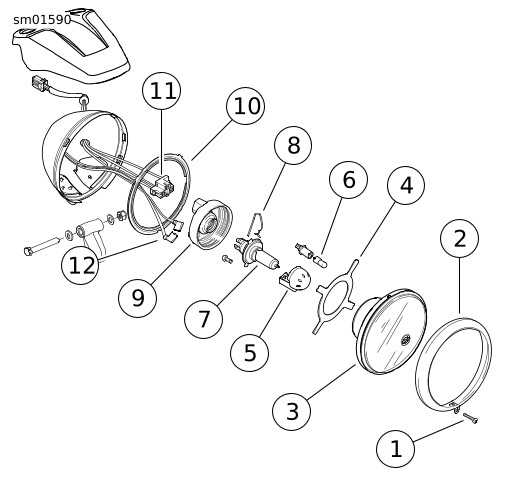

Kuva 2. Ajovalo: XL 1200V/C/C ANV/CP/CA/CB
Taulukko 2. Ajovalon selite: XL 1200V/C/C ANV/CP/CA/CB
SELITE NRO
OSA
1
Ruuvi
2
Säätörengas
3
Linssi
4
Kumitiiviste
5
Polttimon suoja
6
Seisontavalo (HDI-mallit)
7
Polttimo
8
Kiinnitysjousi
9
Kumisuojus
10
Adapteri
11
Liitin [5]
12
Seisontavalojen liittimet
HDI-mallit
