VAROITUS
Säädä molemmat haarukat samoin. Väärä haarukan säätö voi aiheuttaa ajoneuvon hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00124c)
HUOMAUTUS
Puristus- ja paluuvaimennuksen säätöventtiilit saattavat vaurioitua, jos säätämiseen käytetään liikaa voimaa säätöalueen päissä. (00237a)
Jousien esijännitys
  1. Lisätietoja on kohdassa Kuva 1. Käännä kuusiokulma-avaimella esijännityksen säädintä vastapäivään, kunnes se pysähtyy. Tämä on pienin esijännitysasetus.
  2. Laske kokonaiskuorma ja käännä säädintä myötäpäivään tarvittava määrä. Katso lisätietoja kohdasta Taulukko 1.
Paluuvaimennus
  1. Lisätietoja on kohdassa Kuva 2. Käännä paluuvaimennuksen säädintä (1) myötäpäivään H (kova), kunnes se pysähtyy. Paluuvaimennus on asetettu mahdollisimman suureksi.
  2. Käännä säädintä vastapäivään S (pehmeä) tarvittava määrä. Katso lisätietoja kohdasta Taulukko 2.
Puristusvaimennus
  1. Lisätietoja on kohdassa Kuva 2. Käännä puristusvaimennuksen säädintä (2) myötäpäivään H (kova), kunnes se pysähtyy. Puristusvaimennus on asetettu mahdollisimman suureksi.
  2. Käännä säädintä vastapäivään S (pehmeä) tarvittava määrä. Katso lisätietoja kohdasta Taulukko 2.

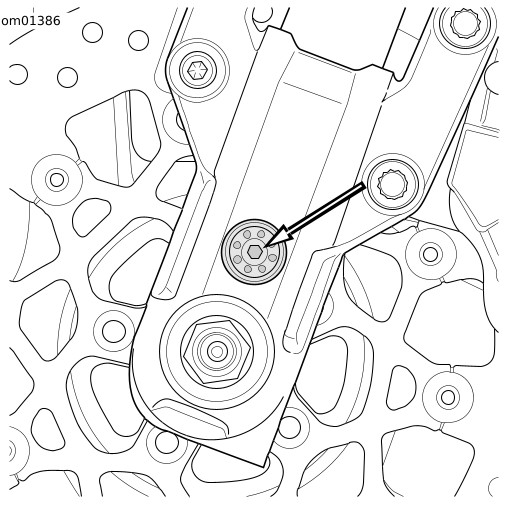

Kuva 1. Jousen esijännityksen säädin: XR 1200X
Taulukko 1. Suositeltu jousen esijännitys: XR 1200X
KUORMA*
KIERROKSIA**
ALKAEN
MINIMISTÄ
Alle 750 kg (165 lb)
0-4
75–89 kg (165–195 lb)
4-6
89–102 kg (195–225 lb)
6-8
102–116 kg (225–255 lb)
8-10
116 kg (255 lb) - sallittu lisäpaino. Katso lisätietoja kohdasta Tekniset tiedot → Tekniset tiedot → Painot: XL 1200 -mallit ja XR 1200X.
Yli 10
*Lisää kuljettajan, matkustajan, ajovarusteiden, lisälaitteiden ja kuorman paino.
**Arvot ilmaisevat kierroksia myötäpäivään minimiasetuksesta.
  • Lisää esijännitystä kääntämällä säädintä myötäpäivään.
  • Vähennä esijännitystä kääntämällä säädintä vastapäivään.

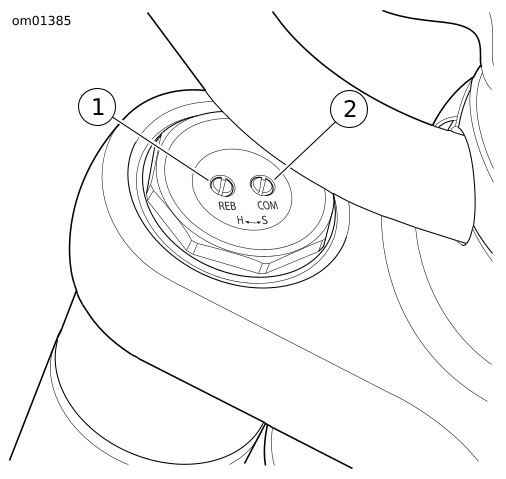

1Paluuvaimennuksen säädin
2Puristusvaimennuksen säädin
Kuva 2. Haarukan paluu- ja puristusvaimennuksen säätimet: XR 1200X
Taulukko 2. Suositeltu haarukan paluu- ja puristusvaimennuksen säätö: XR 1200X
VAIMENNUS*
NIMELLINEN (ENIMMÄISASETUKSESTA)
Paluu (REB)
3
Puristus (COM)
5
*Arvot ilmaisevat kierroksia vastapäivään maksimiasetuksesta. Lisää vaimennusta kääntämällä säädintä myötäpäivään tai vähennä sitä kääntämällä vastapäivään.
