Lisätietoja on kohdassa Kuva 1. Merkkivalot sijaitsevat mittariston alaosassa.
Suuntavilkun merkkivalot
Suuntavilkkujen valot vilkkuvat, kun suuntavilkut tai hätävilkut on kytketty.
Kaukovalon merkkivalo
Kaukovalon merkkivalo palaa, kun kaukovalokytkin on aktivoitu.
Vaihteen vapaa-asennon merkkivalo
Vapaa-asennon merkkivalo palaa, kun vaihde on vapaalla.
Moottorin jäähdytysnesteen lämpötilan merkkivalo
HUOMAUTUS
Jos moottorin jäähdytysnesteen lämpötilan merkkivalo palaa, tarkista aina jäähdytysnesteen pinta. Jos jäähdytysnestettä on riittävästi mutta merkkivalo palaa edelleen, pysäytä moottori heti. Älä jatka ajoa, ennen kuin vika on paikannettu ja korjattu. Muuten moottori voi vahingoittua. (00158a)
VAROITUSÄlä löysää tai irrota painekorkkia, kun jäähdytysjärjestelmä on kuuma. Jäähdytysjärjestelmässä on painetta, jolloin kuumaa jäähdytysnestettä ja höyryä voi purkautua painekorkista, mikä voi aiheuttaa vakavia palovammoja. Anna moottoripyörälle aikaa jäähtyä ennen jäähdytysjärjestelmän huoltoa. (00091c)
Punainen jäähdytysnesteen lämpötilan merkkivalo palaa, kun jäähdytysnesteen lämpötila on ylittänyt 117 °C (243 °F).
Lisätietoja jäähdytysnesteen määrän tarkistamisesta ja lisäämisestä on kohdassa Huolto ja voitelu → Jäähdytysnesteen taso. Muita mahdollisia syitä on kohdassa Vianmääritys → Jäähdytysjärjestelmä. Jos jäähdytysnesteen taso on riittävä ja valo palaa edelleen, pysäytä moottori heti ja vie pyörä huoltoon jälleenmyyjälle.
Öljynpaineen merkkivalo
HUOMAUTUS
Jos öljynpaineen merkkivalo palaa, tarkista aina ensin öljyn määrä. Jos öljyä on riittävästi, mutta merkkivalo palaa edelleen, pysäytä moottori heti. Älä jatka ajoa, ennen kuin vika on paikannettu ja korjattu. Muuten moottori voi vahingoittua. (00157a)
Öljynpaineen merkkivalo palaa, kun moottorissa ei ole riittävästi öljyä.
Öljynpaineen varoitusvalo palaa, kun sytytysvirta on kytkettynä, mutta moottoria ei vielä ole käynnistetty. Kun moottori käynnistetään ja kierroksia nostetaan, valo sammuu.
Katso ohjeet moottoriöljyn määrän tarkistamiseen ja lisäämiseen kohdasta Huolto ja voitelu → Öljytason tarkistaminen. Muita mahdollisia syitä on kohdassa Vianmääritys → Moottori. Jos öljyn taso on riittävä ja valo palaa edelleen, pysäytä moottori heti ja vie pyörä huoltoon jälleenmyyjälle.
| 1 | Vasen suuntavilkku |
| 2 | Kaukovalojen merkkivalo |
| 3 | Vapaa-asennon merkkivalo |
| 4 | Öljynpaineen varoitusvalo |
| 5 | Moottorin jäähdytysnesteen lämpötilan merkkivalo |
| 6 | Oikea suuntavilkku |
| 7 | Polttoaineen varoitusvalo |
| 8 | Turvajärjestelmän merkkivalo |
| 9 | Lukkiutumattoman jarrujärjestelmän (ABS) merkkivalo |
| 10 | Akkuvarauksen varoitusvalo |
| 11 | Moottorin varoitusvalo |

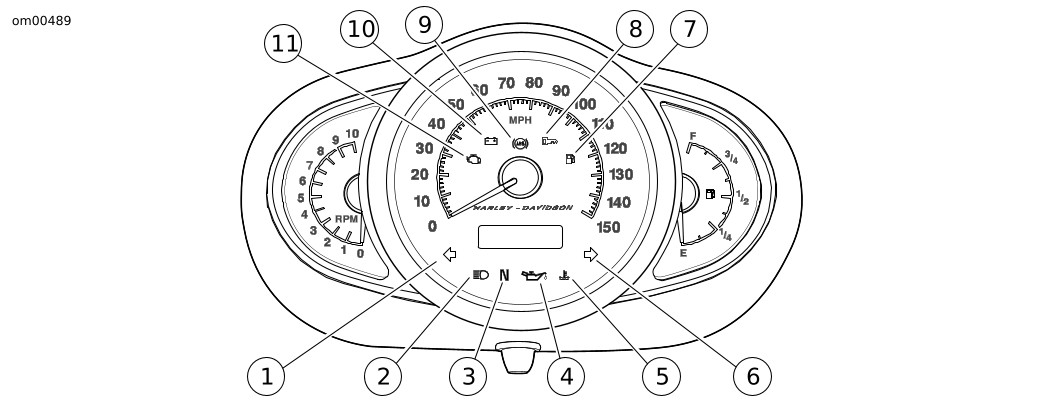

Kuva 1. Mittariston valot
