Erikoistyökalut
| Kuvaus | Osanumero | Määrä |
|---|---|---|
| BELT TENSION GAUGE (hihnankireysmittari) | HD-35381 | 1 |
Vetohihnan (toisiohihnan) hammastetulla pinnalla on ohut kerros polyeteenivoiteluainetta. Kerros kuluu pikkuhiljaa sekoittuessaan hihnan materiaaliin. Tämä on normaalia eikä ole merkki hihnan kulumisesta.
Katso lisätietoja kohdasta Määräaikaishuollot → Säännölliset huoltovälit → Huoltovälit: 2013 V-Rod-mallit. Hihnan kireys on säädetty tehtaalla. Tarkista se ensimmäisen 1.600 km (1000 mi) jälkeen sekä säännöllisin väliajoin sen jälkeen.
HUOMAUTUS
Lisätietoja on kohdassa Kuva 2. Irto-osasuojan hihnasuoja on askellettu 2 mm välein.
Lisätietoja on kohdassa Kuva 1. Tarkista hihnan kireys kun moottoripyörä on kylmä, seisoo pystyssä, vaihteisto on vapaalla eikä pyörän selässä ole kuljettajaa. Käytä BELT TENSION GAUGE (hihnankireysmittari) (Osanumero:HD-35381) ja aseta 45 kg (10 lb):n voima hihnan alaosan keskikohtaan.
Hihnan taipuman tulee vastata kohdan Taulukko 1 arvoja. Jos hihnan kireyttä on säädettävä, ota yhteys Harley-Davidson-jälleenmyyjään.
Taulukko 1. Hihnan taipuma
MALLIT | tuumaa | mm |
|---|---|---|
Kaikki mallit | 15/64-13/32 | 6.0-10.0 |
Tarkista jarrusatulan asento jarrulevyn suhteen. Levyn tulee pyöriä satulan sisällä tasaisesti.
VAROITUSVarmista, että pyörä ja jarrusatula ovat linjassa. Moottoripyörällä ajaminen, kun pyörä tai jarrusatula on linjattu väärin, voi aiheuttaa jarrulevyn jumiutumisen, jolloin voit menettää ajoneuvon hallinnan, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00050a)
| 1 | Vaihteiston hihnapyörä |
| 2 | Takapyörän hihnapyörä |
| 3 | 4,5 kg voima |
| 4 | Poikkeaman määrä |
Kuva 1. Hihnan taipuman tarkistus

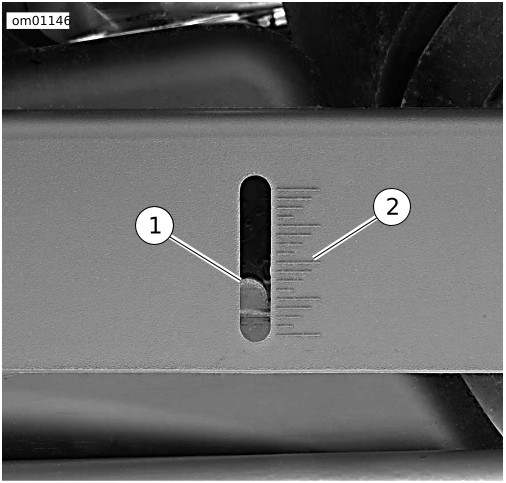

| 1 | Takavetohihna |
| 2 | Taipuman askeleet 2 mm välein |
Kuva 2. Hihnan taipumaikkuna: V-Rod-mallit
