VAROITUS

Älä yritä syöttää reittitietoja tai säätää laitetta ajon aikana. Keskittymisen herpaantuminen ajamisen aikana voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00614b)

Lisätietoja on kohdassa Kuva 1. Road Tech™ zumo® 660 GPS -laite tarjoaa karttoja ja ääniohjeita navigointiin ajon aikana. Laitteeseen on tallennettu Harley-Davidsonin toimipisteet, jälleenmyyjät sekä muita kiinnostavia paikkoja. Sitä voidaan muokata asettamalla kodin sijainti sekä suosikkikohteita.

Reittejä, karttoja ja matkoja voidaan jakaa muiden kanssa yhdistämällä laite tietokoneeseen tai käyttämällä microSD-korttia. Matkasuunnitelmia voidaan tehdä, jakaa ja ladata GPS-laitteeseen myös Ride Planner -sovelluksella osoitteessa www.harley-davidson.com.

GPS-yksikön asetusten tekemisestä ja käytöstä on lisätietoja kuvaruutuohjeessa sekä Road Tech zumo 660 -käyttöohjeessa.

HUOMAUTUS

Liikennetietotoiminnot eivät ole käytössä GPS-yksikössä. Liikennetietojen vastaanottimet ja tilauspalvelut voidaan ostaa GPS-laitteeseen Garmin International, Inc:ltä.
GPS-laitteessa olevia mediatiedostoja ei voi toistaa moottoripyörän kaiuttimien kautta.
Kartat on esiasennettu GPS-laitteeseen. GPS-yksikön mukana toimitettava City Navigator® NT -ohjelmisto voidaan asentaa tietokoneeseen, jolloin matkoja voidaan suunnitella ja niiden tiedot ladata GPS-laitteeseen.

Asentaminen

HUOMAUTUS

Asenna akku ennen GPS-laitteen ensimmäistä käyttökertaa. Akun asennusohjeet ovat Road Tech zumo 660 -käyttöohjeessa.
Laitteen mukana toimitetut imukuppiteline ja virtakaapeli ovat tarkoitettu vain autossa käytettäviksi. Autokäytöstä on tietoa Road Tech zumo 660 -käyttöohjeessa.

Lisätietoja on kohdassa Kuva 1. Poista pidikkeen sääsuojus.
Aseta GPS-laitteen pohja pidikkeeseen.
Napsauta GPS-yksikön yläpää paikalleen.

Irrottaminen

Voit ehkäistä varkauksia ja vahinkoja poistamalla GPS-yksikön moottoripyörästä, kun sitä ei käytetä.

Lisätietoja on kohdassa Kuva 1. Paina vapautuspainiketta pidikkeen sivulla.
Poista GPS-laite pidikkeestä.
Napsauta sääsuojus pidikkeeseen.
Varastoi laite turvalliseen paikkaan.

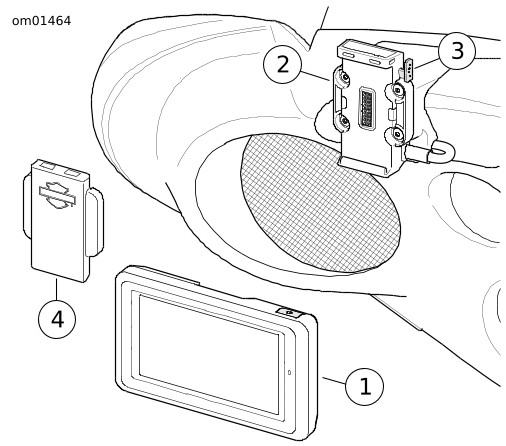

1	GPS-laite
2	Pidike
3	Vapautuspainike
4	Sääsuojus

Kuva 1. Road Tech zumo 660 -GPS-laite

GPS-laitteen virran kytkeminen päälle tai pois

Kun GPS-laite on asennettu, voit kytkeä sen virran kääntämällä virtalukon nupin IGNITION- tai ACC-asentoon. Kun nuppi käännetään OFF- tai FORK LOCK-asentoon, GPS-laite sammuu 30 sekunnin viiveen jälkeen. Laitetta voidaan käyttää myös sen omalla akulla painamalla GPS-laitteen yläosassa olevaa virtapainiketta.

Äänenvoimakkuuden säätäminen

Jos haluat kuunnella ääniopastusta moottoripyörän kaiuttimista, kytke radioon virta. GPS-laite keskeyttää radion toiston ääniopastuksen ajaksi. Radion ja opastusäänen voimakkuutta voidaan säätää itsenäisesti. GPS-laitteen tai radion äänenvoimakkuuden säätämisestä tai mykistämisestä on lisätietoa kohdassa Taulukko 1.

Taulukko 1. Äänenvoimakkuuden säätö: GPS-laite

TOIMI	SÄÄTÖ
Radion äänenvoimakkuuden säätö	Radion kuuluessa kaiuttimista paina +/AUDIO/- -kytkintä ylös- tai alaspäin.
GPS-laitteen äänenvoimakkuuden säätäminen.	Ääniopastuksen kuuluessa kaiuttimista paina +/AUDIO/- -kytkintä ylös- tai alaspäin. Äänenvoimakkuutta voidaan säätää myös GPS-laitteen äänenvoimakkuuden säätöruudussa. +/AUDIO/- -kytkin ei vaikuta GPS-laitteen äänenvoimakkuusasetuksiin.
Vain GPS-laitteen ääniopastuksen toistaminen	Radion kuuluessa kaiuttimista paina +/AUDIO/- -kytkintä alaspäin, kunnes radion äänenvoimakkuus mykistyy.
Pelkän radion kuuntelu ilman GPS-laitteen keskeytyksiä	Paina GPS-laitteen äänenvoimakkuuden kuvaketta. Sammuta GPS-laitteen äänilähtö valitsemalla Mute (mykistä).

Kaiutinkytkin (SPKR)

Katso lisätietoja kohdasta Taulukko 2. SPKR-kytkimen asetus vaikuttaa siihen, miten GPS-laitteen ääniopastus kuuluu.

Taulukko 2. Kaiutinkytkimen (SPKR) asetukset: GPS-laite

KYTKIMEN ASETUS	KÄYTTÖ
Eteen	Radion ja GPS-laitteen ääni kuuluu vain kuulokkeista.
Middle	Radio kuuluu kaiuttimista. GPS-laite kuuluu kuulokkeista
taka	Radio ja GPS-laite kuuluvat kaiuttimen kautta.

Vianetsintä ja huolto

Kohdassa Taulukko 3 on lisätietoa kaiuttimien kautta toistettavan äänen vianetsinnästä. Muut GPS-laitteen ongelmat voidaan selvittää tutustumalla ruutuohjeeseen sekä Road Tech zumo 660 -käyttöohjeeseen.

Saat huoltopalvelua ja varaosia Harley-Davidson-jälleenmyyjältä. Huomaa, että tietyt osat ovat saatavana vain Garmin International, Inc.:n kautta. Harley-Davidson ei voi taata sellaisten laitteiden tai lisävarusteiden saatavuutta, jotka Garmin International, Inc. toimittaa yksinoikeudella.

Voit hankkia lisälaitteita, dokumentaatiota, takuutietoa ja asiakastukea GPS-laitteelle käymällä osoitteessa www.garmin.com tai Yhdysvalloissa soittamalla Garmin International, Inc.:n numeroon 1-800-408-7419.

Taulukko 3. Vianmääritys: GPS-laite

ONGELMA	MAHDOLLINEN RATKAISU
Ei ääniopastusta	Kun ääniopastusta toistetaan (radio hiljenee), paina +/AUDIO/- -kytkintä alaspäin, jotta GPS-laitteen äänenvoimakkuus nousee. Säädä äänenvoimakkuuden asetuksia GPS-laitteessa. Paina sisäkatteessa oleva kaiutinkytkin (SPKR) kokonaan taakse.
Ääniopastus liian vaimea tai äänekäs.	Kun ääniopastusta toistetaan (radio hiljenee), säädä äänenvoimakkuutta painamalla +/AUDIO/- -kytkintä ylös- tai alaspäin. Säädä äänenvoimakkuuden asetuksia GPS-laitteessa.
