Ferramentas especiais

Descrição	N.º de Ref.ª	Qtd.
TESTADOR DE HUMIDADE DOT 4 BRAKE FLUID	HD-48497-A	1

Ao apertar-se a alavanca de comando esquerda a bomba central da embraiagem é acionada, aplicando pressão no cilindro de acionamento da embraiagem instalado na cobertura do motor, do lado direito. O pistão do cilindro de acionamento é esticado, tocando no encosto da embraiagem, o que faz com que a mesma seja acionada.

Verificar o nível de óleo da embraiagem periodicamente. Consulte Programação da manutenção → Registos de serviço de oficina → Intervalos de assistência regular: Modelos V-Rod 2016 .

NOTA

Em cada serviço de oficina, verifique o teor de humidade do fluido através de TESTADOR DE HUMIDADE DOT 4 BRAKE FLUID (N.º de Ref.ª:HD-48497-A). Siga as instruções incluídas na ferramenta.
Irrigue o sistema de embraiagem e mude o óleo DOT 4 de dois em dois anos ou mais cedo se o óleo de travões apresentar um teor de humidade igual ou superior a 3%.
Não deve ser necessário adicionar nem retirar óleo do sistema com desgaste normal, exceto para a substituição do óleo conforme especificado no plano de manutenção.
O nível de óleo no reservatório irá aumentar com o desgaste da embraiagem. O volume no reservatório é adequado para fornecer óleo até aos limites de desgaste da embraiagem.

1.	Posicione o motociclo e o guiador de modo que o reservatório da bomba central esteja nivelado.
2.	Consultar Figura 1. Observe o visor do reservatório. O visor fica escuro se houver óleo no reservatório. Se o visor não estiver totalmente escuro, avance para o próximo passo.
	AVISO O óleo de travões D.O.T. 4 danifica a pintura e as restantes superfícies do motociclo em caso de contacto com as mesmas. Proceda sempre com extremo cuidado e proteja as superfícies contra salpicos, durante as intervenções nos travões. A não observação desta recomendação pode provocar a danificação dos acabamentos do motociclo. (00239c)
3.	Limpar toda a sujidade e os detritos da tampa da bomba central da embraiagem. Retirar os dois parafusos da tampa da bomba central da embraiagem. Remova a tampa.
4.	Verificar se o fluido no reservatório da bomba central da embraiagem atinge a marca de nível cheio (FILL) no cimo da saliência na parede interna posterior do depósito. Se o nível do fluido estiver baixo, adicione o DOT 4 BRAKE FLUID (Ref. 99953-99A), disponível através de um concessionário Harley-Davidson. NOTA Não encher demasiado o depósito da bomba central da embraiagem. À medida que os discos da embraiagem se vão desgastando, o pistão na bomba da embraiagem força o fluido de volta para o depósito, o que pode provocar o extravasamento do fluido. Se o nível de fluido da embraiagem for excessivo, a embraiagem pode ser danificada.
	AVISO É utilizado DOT 4 Brake Fluid hidráulico na embraiagem hidráulica. Não utilizar outros tipos de fluidos, pois estes não são compatíveis e poderiam danificar o equipamento. (00353b) AVISO Não permitir que sujidade ou detritos entrem no depósito da bomba central dos travões. Sujidade ou detritos no depósito podem causar anomalias no funcionamento e danos no equipamento. (00205c) ATENÇÃO Um contacto com DOT 4 brake fluid pode ter efeitos graves para a saúde. A falha na utilização de proteção adequada para a pele e para os olhos pode provocar acidentes mortais ou lesões corporais graves. Em caso de inalação: mantenha a calma, desloque-se para o ar livre, procure assistência médica. Em caso de contacto com a pele: remova o vestuário contaminado. Lave imediatamente a pele com muita água durante 15-20 minutos. Em caso de irritação, procure assistência médica. Em caso de contacto com os olhos: Lave os olhos durante, pelo menos, 15 minutos com água corrente e com os olhos abertos. Em caso de irritação, procure assistência médica. Se ingerir: lave a boca e beba água em grande quantidade. Não provoque o vómito. Contatar o Centro de Informação Antivenenos. Procure imediatamente assistência médica. Consulte a Ficha de Dados de Segurança (SDS), disponível em sds.harley-davidson.com, para obter mais detalhes (00240e)
5.	Examinar a junta da tampa da bomba central da embraiagem em relação a rasgos, cortes, fissuras ou outros sinais de danificação. Substituir a junta, se necessário. Coloque a tampa e a respetiva junta cuidadosamente no reservatório da bomba central. Fixe com os dois parafusos da tampa. Aperte os parafusos com torque de: Binário: 0,7–0,9 N·m (6–8 in-lbs) Parafusos da tampa da bomba central da embraiagem NOTA Se o nível do fluido no reservatório da bomba central da embraiagem estiver correto mas se a embraiagem não funcionar adequadamente, consultar o Manual de Serviço ou um distribuidor Harley-Davidson para assistência técnica.

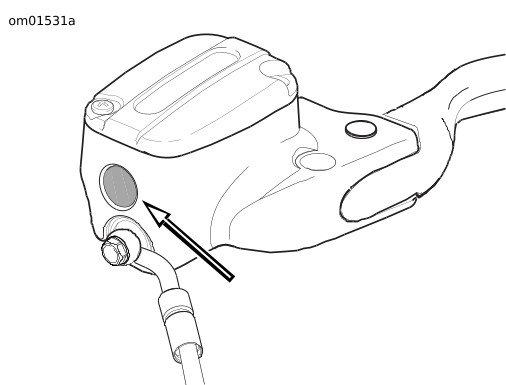

Figura 1. Visor do reservatório da embraiagem
