Moottorin pysäytyskytkin

Katso Kuva 1. Moottorin pysäytyskytkimellä voidaan käynnistää tai sammuttaa moottori. Kytkin sijaitsee ohjaustangon oikealla puolella.

POIS päältä: Sammuta moottori ja kytke moottoripyörä pois päältä painamalla moottorin pysäytyskytkimen yläosaa.

AJA: Kytke sytytysvirta painamalla moottorin pysäytyskytkimen alaosaa, ennen kuin käynnistät moottoripyörän.

Käynnistyskytkin/varoitusvilkkukytkin

Katso Kuva 1. Käynnistyskytkin/varoitusvilkkukytkin sijaitsee ohjaustangon oikealla puolella.

Käynnistys: Kytkimen alaosalla voit käyttää käynnistysmoottoria. Katso Käyttäminen → Moottorin käynnistäminen.

Käännä ohjauslukon kytkin kokonaan lukko auki -asentoon.
Paina moottorin pysäytyskytkin AJA-asentoon. Siirrä vaihteisto vapaalle (vapaan vaihteen merkkivalo syttyy).
Käynnistä käynnistinmoottori painamalla käynnistyskytkintä (kun turvajärjestelmän kauko-ohjain on lähetysetäisyydellä).

HUOMAUTUS

Käynnistyskytkin ei yritä käynnistää moottoria, kun vaihde on valittuna ja kytkin kytkettynä.
Jos moottori ei käynnisty, käynnistysmoottori toimii viisi sekuntia ja pysähtyy sitten. Vapauta käynnistyskytkin ja paina sitä uudelleen. Jos olet yrittänyt käynnistystä onnistumatta useita kertoja, katso Vianmääritys → Moottori. Vie pyörä huoltoon valtuutetulle Harley-Davidson-jälleenmyyjälle.

Varoitusvilkut: Voit käyttää varoitusvilkkuja painamalla kytkimen yläosaa (kolmiosymboli). Tielle jäänyt moottoripyörä voidaan jättää näin varoitusvilkut ja turvajärjestelmä päällä odottamaan apua.

Paina pysäytyskytkin AJA-asentoon (tai pidä liipaisukytkin painettuna siirtyäksesi lisävarustetilaan).
Paina varoitusvilkkukytkintä (varoituskolmio) varoitusvilkkujen aktivoimiseksi.
Paina pysäytyskytkin POIS päältä (tai pidä liipaisukytkin painettuna siirtyäksesi pois lisävarustetilasta) (kun turvajärjestelmän kauko-ohjain on lähetysetäisyydellä). Varoitusvilkut vilkkuvat kahden tunnin ajan tai kunnes kuljettaja keskeyttää niiden toiminnan. Turvajärjestelmä kytkeytyy päälle.
Kytke järjestelmä pois päältä painamalla pysäytyskytkin AJA-asentoon (kun turvajärjestelmän kauko-ohjain on lähetysetäisyydellä). Paina varoitusvilkkujen käynnistyskytkintä (kolmio), jos haluat perua varoitusvilkkujen toiminnan.

Äänimerkkikytkin

Katso Kuva 1. Äänimerkkiä käytetään painamalla ohjaustangon vasemmalla puolella sijaitsevaa äänimerkkikytkintä. Äänimerkkiä voidaan käyttää enintään 10 sekuntia kerrallaan. Jos äänimerkkikytkintä pidetään painettuna pidempään, äänimerkki sammuu automaattisesti.

Valokytkin

Katso Kuva 1. Valokytkin sijaitsee ohjaustangon vasemmalla puolella. Kytkimessä on kolme asentoa.

Kaukovalo: Ota kaukovalo käyttöön painamalla valokytkimen yläosaa. Kaukovalon merkkivalo palaa, kun kaukovalo on käytössä.

Lähivalo: Ota lähivalo käyttöön painamalla valokytkimen alaosaa.

Ohitusvilkku: Väläytä kaukovaloa painamalla valokytkimen alaosaa. Jos painat ohitusvilkkua lisävarustetilassa, ajovalo syttyy.

Suuntavilkkukytkimet

Katso Kuva 1. Suuntavilkkukytkimet ovat ohjaustangon vasemmalla ja oikealla puolella.

Aktivointi: Aktivoi suuntavilkut painamalla ja vapauttamalla vasen tai oikea suuntavilkkukytkin. Suuntavilkut vilkkuvat, kunnes ne kytkeytyvät pois päältä automaattisesti tai kunnes kuljettaja kytkee ne pois manuaalisesti.

Automaattinen poiskytkentä: Suuntavilkut kytkeytyvät pois automaattisesti, kun täysi käännös on havaittu. Vilkut kytkeytyvät pois myös silloin, kun suuntavilkku on ollut käytössä pitkän aikaa ajon aikana. Vilkut eivät kytkeydy pois, mikäli moottoripyörä pysyy paikallaan tai etenee hyvin hitaasti.

Manuaalinen poiskytkentä: Voit kytkeä suuntavilkun pois painamalla ja vapauttamalla suuntavilkkukytkimen toisen kerran. Voit aktivoida vastakkaisen suuntavilkun painamalla ja vapauttamalla uuden suunnan suuntavilkkukytkimen. Ensimmäinen suuntavilkku kytkeytyy pois ja vastakkainen suuntavilkku alkaa vilkkua.

HUOMAUTUS

Suuntavilkun polttimo ei toimi, jos suuntavilkun merkkivalo vilkkuu nopeasti. Noudata varovaisuutta ja käytä käsimerkkejä. Vaihda vialliset osat heti kun mahdollista.
Etuosan suuntavilkut toimivat myös äärivaloina joissakin ajoneuvoissa.

Vakionopeussäätimen kytkin

Katso Kuva 1. Vakionopeussäätimen VAKIONOPEUS/ASETA/PALAUTA -kytkin säätää automaattisesti ajonopeutta. Katso yksityiskohtaiset toimintaohjeet kohdasta Hallintalaitteet ja mittaristo → Vakionopeussäädin.

VAKIONOPEUS (CRUISE): Paina vakionopeussäädin (CRUISE) pohjaan, kun haluat ottaa vakionopeussäätimen käyttöön. Vakionopeussäätimen merkkivalo palaa oranssina. Voit ottaa vakionopeussäätimen pois käytöstä painamalla CRUISE-kytkintä uudestaan.

ASETA (SET/-): Kun vakionopeussäädin on käytössä, voit asettaa vakionopeuden painamalla SET/-. Vakionopeussäätimen merkkivalo palaa vihreänä. Kun ajat vakionopeudessa, voit vähentää säätimen nopeusasetusta painamalla SET/-.

PALAUTA (RESUME/+): Jos vakionopeussäädin on poistunut käytöstä (esim. jarrutuksen vuoksi), voit palata aikaisempaan vakionopeuteen painamalla RESUME/+. Kun ajat vakionopeudessa, voit lisätä säätimen nopeusasetusta painamalla RESUME/+.

Puhepainike (PTT)/kohinakytkin

Katso Kuva 1. Puhepainikkeella/kohinakytkimellä (jos varusteena) voidaan käyttää LA-puhelinta tai kuljettajan ja matkustajan sisäpuhelinta. Katso täydet ohjeet BOOM! BOX -KÄYTTÖOHJEKIRJASTA.

PTT: Kun LA- tai sisäpuhelin on kytketty päälle ja kuulokkeet kytketty, paina pitkään puhepainikekytkintä, jotta voit puhua LA-puhelimessa tai sisäpuhelimessa. Lopeta lähetys vapauttamalla puhepainike.

SQ+/SQ-: LA-puhelimen ääni pysyy mykistettynä, kunnes kohinarajaa voimakkaampi LA-signaali vastaanotetaan. Voit laskea kohinarajaa painamalla SQ- (jolloin läpi pääsee useampi signaali ja enemmän kohinaa). Voit nostaa kohinarajaa painamalla SQ+ (jolloin sallit vain voimakkaammat signaalit).

Ääniohjauskytkin

Katso Kuva 1. Ääniohjauskytkin (jos varusteena) ottaa äänentunnistustoiminnot käyttöön. Kun kuulokkeet on kytketty, paina äänikomentokytkintä. Radiossa näkyy käytettävissä olevien komentojen luettelo. Puhu haluamasi komennot kuulokemikrofoniin. Katso BOOM! BOX -KÄYTTÖOHJEKIRJAA.

Moottoripyörän tietokytkin

Katso Kuva 1. Jos toiminto on varusteena ja radiossa on virta kytkettynä, paina moottoripyörän tietokytkintä niin, että seuraavat tiedot tulevat näkyviin. Katso BOOM! BOX -KÄYTTÖOHJEKIRJAA.

Ulkoilman lämpötila: Näyttää vallitsevan ulkoilman lämpötilan.

Moottorin öljynpaine: Näyttää moottorin öljynpaineen. Moottoriöljyn paine on yleensä noin 34 kPa (5 psi) tyhjäkäynnillä ja 207–262 kPa (30–38 psi), kun moottorin käyntinopeus on 2 000 r/min ja moottori on normaalilämpötilassa 110 °C (230 °F).

EITMS: Näyttää moottorin tyhjäkäyntilämpötilan hallintajärjestelmän (EITMS) tilan. Tila voi olla AKTIIVINEN, KÄYTÖSSÄ tai POIS KÄYTÖSTÄ. Katso Käyttäminen → Moottorin tyhjäkäyntilämpötilan hallintajärjestelmä.

Koti/äänenvoimakkuus/haku -kytkin

Katso Kuva 1. Viisisuuntaisella koti/äänenvoimakkuus/haku -kytkimellä käytetään radiota (jos varusteena). Katso BOOM! BOX -KÄYTTÖOHJEKIRJAA.

KOTI: Paina kytkin suoraan pohjaan, kun haluat siirtyä radion aloitusnäyttöön.

ÄÄNENVOIMAKKUUS: Paina kytkintä ylöspäin, kun haluat lisätä äänenvoimakkuutta ja alas, kun haluat vähentää äänenvoimakkuutta.

HAKU: Paina kytkintä vasemmalle tai oikealle, kun haluat etsiä radiokanavaa takaa/edestä päin tai valita edellisen/seuraavan mediatiedoston.

Kohdistin/valintakytkin

Katso Kuva 1. Viisisuuntaisella kohdistin/valintakytkimellä käytetään radiota (jos varusteena). Katso BOOM! BOX -KÄYTTÖOHJEKIRJAA.

VALINTA: Paina kytkin pohjaan, jos haluat valita tai vaihtaa toimintoa radionäytössä.

KOHDISTIN: Painamalla kytkintä haluamaasi suuntaan voit liikuttaa kohdistinta tai valintaa radionäytössä.

Liipaisukytkin

Katso Kuva 1. Liipaisukytkin sijaitsee ohjaustangon vasemman puolen etuosassa.

Virta katkaistuna: Paina liipaisukytkintä tuodaksesi kertyneen kilometrimäärän matkamittarin näyttöön.

Lisävaruste- tai sytytystilassa: Liipaisukytkintä painamalla voit selata matkamittarin toimintoja. Katso Hallintalaitteet ja mittaristo → Matkamittarin toiminnot.

Etujarruvipu

VAROITUS

Älä pane sormia ohjausvivun ja kädensijan väliin. Käden virheellinen paikka voi estää vivun käytön ja aiheuttaa moottoripyörän hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00032a)

Katso Kuva 1. Etujarruvipu sijaitsee ohjaustangon oikealla puolella ja sitä käytetään oikean käden sormilla. Jarruvipua puristamalla voit käyttää etujarruja. Katso Hallintalaitteet ja mittaristo → Jarrujärjestelmä.

Kaasukahva

Katso Kuva 1. Kaasukahva sijaitsee ohjaustangon oikealla puolella ja sitä käytetään oikealla kädellä.

Hidastaminen: Sulje kaasu kääntämällä kaasukahvaa hitaasti myötäpäivään (eteenpäin).

Kiihdyttäminen: Avaa kaasu kääntämällä kaasukahvaa hitaasti vastapäivään (taaksepäin).

Kaasukahva kokonaan kiinni: Kaasukahvaa voidaan kääntää myötäpäivään hieman joutokäyntiasennon yli. Kun kaasukahvaa käännetään kokonaan kiinni, vakionopeus poistuu käytöstä. Kokonaan kiinni -asentoa käytetään myös otettaessa EITMS-järjestelmä käyttöön/pois käytöstä. Katso Käyttäminen → Moottorin tyhjäkäyntilämpötilan hallintajärjestelmä.

Kytkinvipu

VAROITUS

Katso Kuva 1. Kytkinvipu sijaitsee ohjaustangon vasemmalla puolella ja sitä käytetään vasemman käden sormilla.

Vapauta kytkin vetämällä kytkinvipua hitaasti kahvaa kohti.
Kytke ykkösvaihde vaihdepolkimella. Katso Hallintalaitteet ja mittaristo → Vaihdepoljin.
Kytke vaihde käyttöön vapauttamalla kytkinvipu hitaasti.

Moottori voidaan käynnistää millä tahansa vaihteella, kunhan kytkinvipu on painettuna kahvaa kohti. Jos kytkintä ei vapauteta, moottori ei käynnisty vaihde päällä.

1	Kytkinvipu
2	Äänimerkkikytkin
3	Liipaisukytkin
4	Valokytkin
5	Vasen suuntavilkkukytkin
6	Koti/äänenvoimakkuus/haku
7	Vakionopeussäätimen kytkin
8	Ääniohjauskytkin
9	Moottoripyörän tietokytkin
10	Puhepainike/kohinakytkin
11	Kohdistin/valinta
12	Oikea suuntavilkkukytkin
13	Kaasukahva
14	Etujarruvipu
15	Moottorin pysäytyskytkin
16	Varoitusvilkkukytkin
17	Moottorin käynnistyskytkin

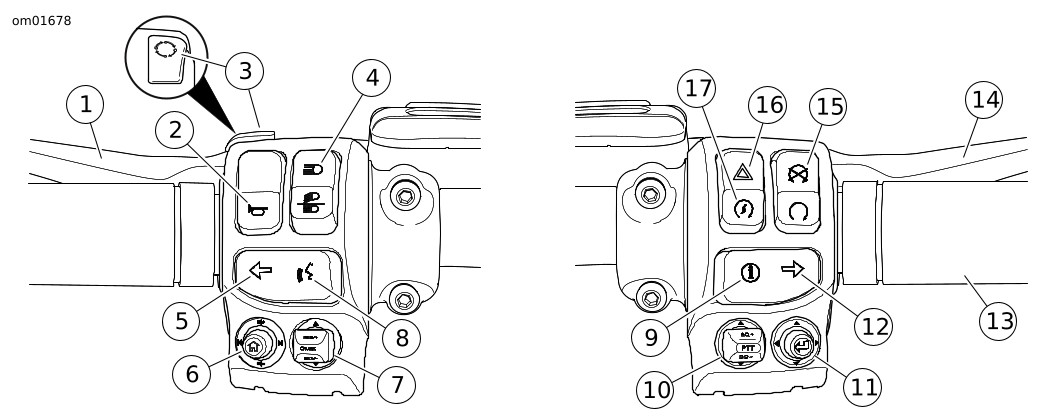

Kuva 1. Ohjaustangon kytkimet
