Takasatulan irrottaminen
- Lisätietoja on kohdassa Kuva 1. Irrota kiinnitysruuvi ja aluslevy takalokasuojan yläosasta.
- Vedä takasatulaa irti satulan kiinnitysruuveista.
- Aseta satulan hihna kuljettajan satulan takaosassa olevan läpän alle.
HUOMAUTUS
Lisätietoja on kohdassa Kuva 2. Takasatulan alle on asennettu lokasuojan somistetulppa. Ajettaessa ilman takasatulaa voidaan tulppa irrotta ja asentaa takalokasuojassa olevaan takasatulan pidikemutteriin.
Takasatulan asentaminen
| 1. | Poista satulan hihna kuljettajan satulan läpän alta. | |
| 2. | Työnnä takasatula hihnan alitse ja liitä takasatulan kehikko satulan kiinnitysruuveihin. | |
| 3. | Kiinnitä takasatula takalokasuojaan kiristämällä kiinnitysruuvi aluslevyineen. | |
 VAROITUSKun olet asentanut satulan, nosta sitä ylöspäin ja varmista, että se on lukittunut paikalleen. Satulan liikkuminen ajon aikana voi aiheuttaa moottoripyörän hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00070b) | ||
| 4. | Nosta takasatulaa ja varmista, että se on lukittunut paikalleen. |
Kuljettajan satulan irrottaminen
- Lisätietoja on kohdassa Kuva 1. Irrota takasatula.
- Irrota kaksi ruuvia satulan takaosasta.
- Nosta satulan takaosaa ja irrota satula vetämällä taaksepäin.
Kuljettajan satulan kiinnittäminen
| 1. | Työnnä satulaa moottoripyörän etuosaa kohti, jolloin rungon kieleke lukittuu satulassa olevaan loveen, ja laske satulan takaosa satulan kiinnikkeisiin. | |
| 2. | Asenna satulan hihna satulan kiinnitysnastoihin. | |
| 3. | Asenna satulan kiinnitysruuvit. Kiristä tiukasti. | |
| 4. | Asenna takasatula tarvittaessa. | |
| VAROITUS Kun olet asentanut satulan, nosta sitä ylöspäin ja varmista, että se on lukittunut paikalleen. Satulan liikkuminen ajon aikana voi aiheuttaa moottoripyörän hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00070b) | ||
| 5. | Nosta satulaa ja takasatulaa ja varmista, että se on lukittunut paikalleen. |
| 1 | Takasatulan kiinnitysruuvi |
| 2 | Takasatula |
| 3 | Satulan ruuvit (2) |
| 4 | Satula |
| 5 | Satulan kiinnitysnastat |

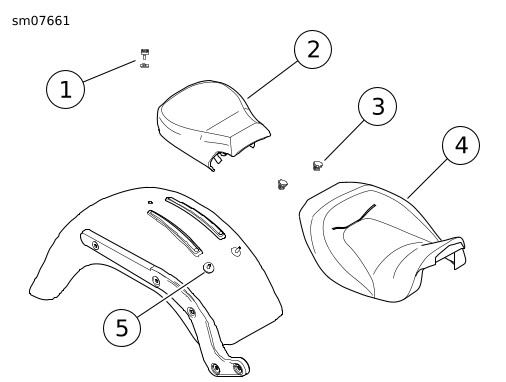

Kuva 1. Etu- ja takasatula

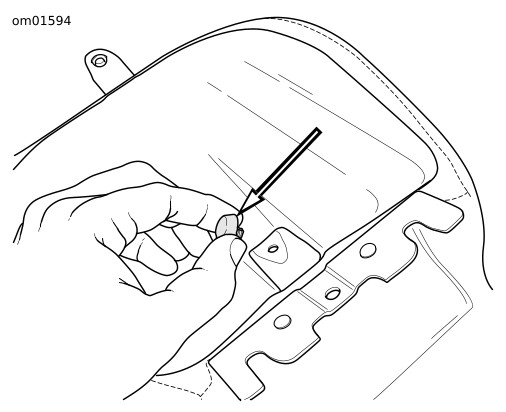

Kuva 2. Takalokasuojan tulppa (takasatulan alla)
