Kuudennen vaihteen merkkivalo
Lisätietoja on kohdassa Kuva 1. Kuudennen vaihteen merkkivalo (1) ilmaisee, koska vaihteisto on kuudennella vaihteella.
Polttoaineen varoitusvalo
Lisätietoja on kohdassa Kuva 1. Keltainen polttoaineen varoitusvalo (2) syttyy, kun polttoainetta on jäljellä vähemmän kuin 38 L (10 USgal). Polttoaineen varoitusvalo on oranssi.
Akkuvarauksen varoitusvalo
Lisätietoja on kohdassa Kuva 1. Akun purkausvalo (3) palaa, kun akku on yli- tai aliladattu. Katso lisätietoja kohdasta Huolto ja voitelu → Akku.
ABS-valo
Lisätietoja on kohdassa Kuva 1. Keltainen ABS-valo (4) vilkkuu kun virtalukko käännetään asentoon ON. Tämä ilmaisee, että järjestelmä toimii. Se vilkkuu, kunnes moottoripyörän nopeus ylittää 5 km/h (3 mph). Valo palaa jatkuvasti vain, kun ABS-järjestelmä havaitsee vian järjestelmässä. Vie pyörä Harley-Davidson-huoltoon.
VAROITUSMikäli ABS-valo jatkaa vilkkumista nopeuden ollessa yli 5 km/h (3 mph) tai ei sammu lainkaan, ABS-jarrujärjestelmä ei toimi. Normaali jarrujärjestelmä toimii, mutta pyörät voivat lukkiutua. Ota yhteys Harley-Davidson-jälleenmyyjään ABS:n korjaamiseksi. Lukkiutunut pyörä lähtee helposti liukuun ja voi aiheuttaa moottoripyörän hallinnan menettämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00361b)
Vakionopeussäätimen valo
Lisätietoja on kohdassa Kuva 1. Kun vakionopeuden säätimen valo (5) on oranssi, se tarkoittaa, että vakionopeuden säädin on päällä, muttei käytössä. Vihreä valo tarkoittaa, että vakionopeuden säädin on päällä ja käytössä.
Moottorin varoitusvalo
Lisätietoja on kohdassa Kuva 1. Moottorin varoitusvalo (6) ilmaisee, toimiiko moottori ja sen hallintajärjestelmä normaalisti. Moottorin varoitusvalo on oranssi.
Moottorin varoitusvalo syttyy tavallisesti, kun sytytysvirta kytketään, ja pysyy päällä noin neljän sekunnin ajan. Moottorinhallintajärjestelmä suorittaa käynnistystestin valon palaessa.
Jos moottorin varoitusvalo syttyy muussa tilanteessa, ota yhteys Harley-Davidson-huoltoon.
Turvajärjestelmän merkkivalo
Lisätietoja on kohdassa Kuva 1. Turvajärjestelmän merkkivalo (7) palaa, kun turvajärjestelmä on aktivoituna. Katso lisätietoja kohdasta Smart Security -järjestelmä → HARLEY-DAVIDSONIN ÄLYKÄS TURVAJÄRJESTELMÄ.
| 1 | Kuudennen vaihteen merkkivalo |
| 2 | Polttoaineen varoitusvalo |
| 3 | Akkuvarauksen varoitusvalo |
| 4 | ABS-valo |
| 5 | Vakionopeussäätimen valo |
| 6 | Moottorin varoitusvalo |
| 7 | Turvajärjestelmän merkkivalo |

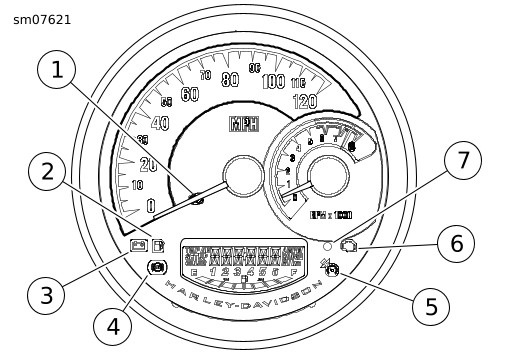

Kuva 1. Mittariston valot
