VARNINGAnvänd aldrig bensin eller lösningsmedel för att tvätta ett luftfilter. Sådan rengöring skulle kunna leda till en brand i insugningssystemet, vilket kan leda till dödsfall eller allvarliga personskador. (00101a)
VARNINGTryckluft kan tränga igenom huden och flygande skräp som sprids med komprimerad luft kan orsaka allvarlig ögonskada. Använd skyddsglasögon för att skydda ögonen när tryckluft används. Låt aldrig tryckluft blåsa direkt på handen för att känna på trycket eller när du letar efter läckor. (00061a)
OBS!
Installera luftfiltret innan du startar motorn. I annat fall kan smuts hamna i motorn och eventuellt åstadkomma allvarliga skador. (00207a)
- Se Schemalagt underhåll → Serviceintervaller → Serviceintervaller: 2015 Dyna-modeller. Ta av luftfilterskyddet och granska filterinsatsen med lämpliga intervaller. Undersök betydligt oftare om du kör under dammiga förhållanden.
- Skölj filterinsatsen av papper och trådnät i ljummet vatten med ett milt tvättmedel. Försök aldrig skaka eller slå bort föroreningar från filterinsatsen mot någon hård yta.
- Låt filterinsatsen antingen lufttorka eller blås den torr med lågtrycksluft från insidan. Använd INTE filterolja på Harley-Davidsons pappers-/metallfilter.
- Håll upp filtret mot ett starkt ljus. Insatsen är tillräckligt ren om ljus syns på ett enhetligt sätt genom materialen.
- Byt ut filterinsatsen om den är skadad eller om resultatet efter tvätt inte blir tillfredsställande.
- Montera basplattans packning, luftfiltelementet samt fästet (om det tagits bort). Dra åt skruvarna till fästet. Se Tabell 1.
- Montera luftfilterskyddet. Lägg på en droppe LOCTITE 243 GÄNGLÅSARE (blå) på skruvarna till luftfilterskyddet och dra fast. Se Tabell 1.
Tabell 1. Luftfiltrets åtdragningsmoment
FÄSTE | MOMENT |
|---|---|
Skruvarna till luftfilterinsatsens fäste | 4,5–6,8 N·m (40–60 in-lbs) |
Skruv till luftfilterskyddet | 4,1–6,8 N·m (36–60 in-lbs) |

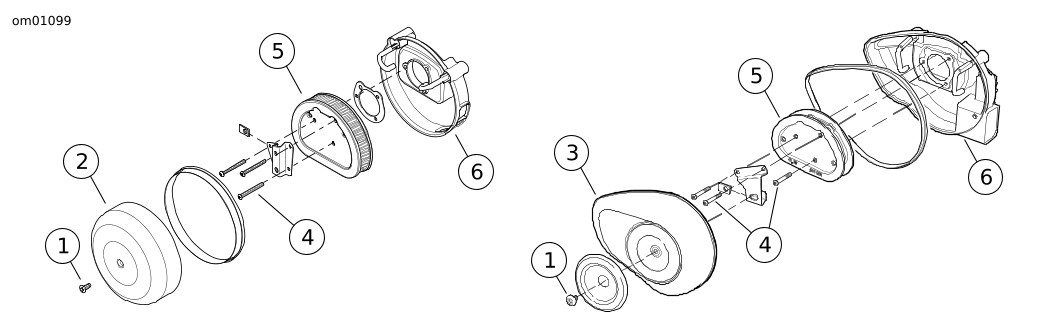

| 1 | Skruv till kåpan |
| 2 | Luftfilterskydd (FXDB/FXDBB/FXDBP) |
| 3 | Luftfilterskydd (övriga modeller) |
| 4 | Skruvar till filter/fäste (3) |
| 5 | Luftfilterinsats |
| 6 | Bakplatta |
Figur 1. Luftrenare
