Specialverktyg
| Beskrivning | Artikelnummer | Mängd |
|---|---|---|
| OIL FILTER WRENCH (OLJEFILTERNYCKEL) | HD-44067 | 1 |
Tappa ur oljan ur tanken
| 1. | Se Underhåll och smörjning → Kontrollera oljenivån → Påfyllningslock. Skruva av påfyllningslocket/oljestickan. ANMÄRKNING Avfallshantera spillolja enligt lokala förordningar. | |
| 2. | Se Figur 1. Ta ur motoroljans avtappningsplugg och O-ring. Tappa ur motoroljan. | |
| 3. | Granska O-ringen för slitage eller skador. Byt vid behov. Rengör den magnetiska avtappningspluggen. | |
| 4. | Sätt i O-ringen och avtappningspluggen. 19–28,5 N·m (14–21 ft-lbs). |

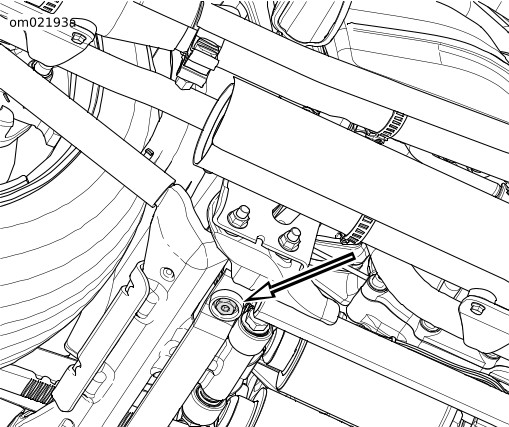

Figur 1. Motoroljans avtappningsplugg
Ta bort oljefilter
VARNINGSe till att du inte får något smörjmedel på däck, hjul eller bromsar när du byter vätskor. Den minskade friktionen innebär en mycket allvarlig olycksrisk, vilket kan leda till dödsfall eller allvarliga personskador. (00047d)
OBS!
Blanda inte oljesorter hur som helst. En del oljor reagerar med varandra när de blandas. Användning av dåliga eller icke renande oljor kan fördärva motorn. (00184a)
ANMÄRKNING
Du kan avlägsna frontspoilern för att enklare komma åt oljefiltret. Se Skötsel och rengöring → Framspoiler.
Oljefiltret sitter på en oljefilterhållare framför motorn.
OBS!
Använd ett Harley-Davidson-oljefilterverktyg för att lossa filtret. Med detta verktyg kan skador på vevaxelsensorn och dess kabel undvikas. (00192b)
- Se Figur 2. Ta bort the oljefilter med OIL FILTER WRENCH (OLJEFILTERNYCKEL) (Artikelnummer:HD-44067).
- Ta bort alla packningsrester från oljefiltrets monteringsfläns. Ytan måste vara jämn och fri från smuts och packningsrester.
Montera oljefilter
Motorer på Twin Cam 110B-modeller kräver ett premiumoljefilter (art. nr 63798-99A kromat eller art. nr 63731-99A svart).
- Se Figur 3. Stryk på ett tunt lager olja på packningens kontaktyta på fästplattan (1) och den nya packningen (2) för oljefiltret.
- Skruva på filtret på adaptern (3) tills packningen kommer i kontakt med plåtytan. Skruva ytterligare 3/4 till 1 varv.
Fyll oljetanken
ANMÄRKNING
Använd oljan som rekommenderas för den lägsta förväntade yttertemperaturen innan nästa oljebyte. Se Underhåll och smörjning → Motorolja: syntetisk olja → Rekommenderade motoroljor.
| 1. | Fyll inte upp oljetanken med mer än 1,89 L (2.0 qt) olja. | |
OBS! Överfyll aldrig oljetanken. Överskottet kan tryckas ut i luftfiltret och leda till att vissa komponenter förstörs och/eller inte arbetar på ett korrekt sätt. (00190b) | ||
| 2. | Starta motorn och varmkör. Kontrollera samtidigt att inget oljeläckage förekommer runt avtappningsplugg och filter. | |
| 3. | Se Underhåll och smörjning → Kontrollera oljenivån → Oljenivån i oljetanken. Kör motorn tills den når arbetstemperatur. Fyll på olja till markeringen full hot (1) på mätstickan. |
Figur 2. Oljefilternyckel (art. nr HD-44067)
| 1 | Kontaktyta |
| 2 | Filterpackning |
| 3 | Adapter |

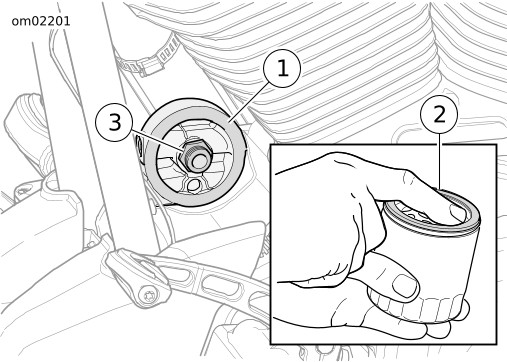

Figur 3. Stryk på ett tunt lager olja
