VARNING
Använd aldrig bensin eller lösningsmedel för att tvätta ett luftfilter. Sådan rengöring skulle kunna leda till en brand i insugningssystemet, vilket kan leda till dödsfall eller allvarliga personskador. (00101a)
OBS!
Installera luftfiltret innan du startar motorn. I annat fall kan smuts hamna i motorn och eventuellt åstadkomma allvarliga skador. (00207a)
ANMÄRKNING
Se Schemalagt underhåll → Serviceintervaller → Serviceintervaller: 2015 FLSTNSE. Ta av luftrenarkåpan och granska filterinsatsen med lämpliga intervaller. Undersök betydligt oftare om du kör under dammiga förhållanden.
  1. Lossa fästena (1) och luftrenarens inlägg (2).
  2. Lossa fästet (3) och luftrenarkåpan (4).
  3. Lossa fästena (5) och luftfilterinsatsen (6).
    4. ANMÄRKNING
    • Försök aldrig skaka eller slå bort föroreningar från filterinsatsen genom att slå den mot en hård yta.
    • Fyll rengöringskärlet bara till cirka 9,5 mm (0.375 in) för att förhindra att smutsig rengöringsvätska tränger in på insidan av insatsen.
  4. Använd ett grunt kärl med ljummet vatten och milt rengöringsmedel för att tvätta insatsens pappers-/ståltrådsnät. Rulla insatsen i lösningen så att hela insatsens yttersida blöts och var försiktig så att innersidan inte blöts.
  5. Ta upp insatsen och låt lösningen lösa upp smutsen under fem minuter.
  6. Skölj insatsen inifrån och utåt.
  7. Skaka bort överflödigt vatten från insatsen och låt den lufttorka. Använd INTE tryckluft!
  8. Håll upp filtret mot ett starkt ljus. Insatsen är tillräckligt ren om ljus syns på ett enhetligt sätt genom materialen.
  9. Byt ut filterinsatsen om den är skadad eller om resultatet efter tvätt inte blir tillfredsställande.
    10. ANMÄRKNING
    Lägg aldrig på olja på en luftfilterinsats.
  10. Lägg på en droppe LOCTITE 243 GÄNGLÅSARE MED MEDELHÖG STYRKA (blå) på fästenas skruvgängor (5). Drag åt skruvarna till specifikationen. Se Tabell 1.
  11. Sätt på luftrenarkåpan (4) och dra åt fästet (3) till specifikationen. Se Tabell 1.
  12. Sätt på inlägget (2) och dra åt skruven (1) till specifikationen. Se Tabell 1.
    13. ANMÄRKNING
    Vatten kan tränga in under regniga förhållanden när insatsen är utsatt:
    • Medan motorcykeln är parkerad, vilket ger skador på motorns inre delar.
    • Medan motorn är igång, vilket resulterar i misständning.
    Medan motorcykeln inte körs ska du skydda filterinsatsen med det medföljande regnskyddet så att vatten inte kan tränga in.
Tabell 1. Luftfiltrets åtdragningsmoment
FÄSTE
ÅTDRAGNINGSMOMENT
Luftfilterinsats
6,2–6,8 N·m (55–60 in-lbs)
Luftrenarkåpa
4–6,8 N·m (36–60 in-lbs)
Luftrenarens inlägg
3,1–3,6 N·m (27–32 in-lbs)

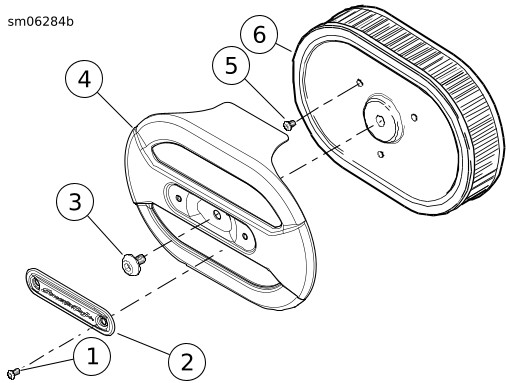

1Skruv till inlägg (2)
2Inlägg
3Skruv till luftrenarkåpa
4Luftrenarkåpa
5Skruv till filterinsats (3)
6Filterinsats
Figur 1. Luftrenarkåpa
