Specialverktyg

Beskrivning	Artikelnummer	Mängd
AIR SUSPENSION PUMP AND GAUGE (LUFTFJÄDRINGSPUMP OCH MÄTARE)	HD-34633	1

Motorcykeln är utrustad med justerbar luftfjädring bak. Lufttrycket i stötdämparna kan justeras för att anpassas efter lastens krav, körsätt och personlig bekvämlighet.

1.	Öppna locket till vänstra sidoväskan. Se reglage, instrument och signallampor → PACKVÄSKOR.
2.	Se Figur 1. Ta bort skyddet till luftventilen som sitter bakom stötdämparen på motorcykelns vänstra sida. ANMÄRKNING Öka alltid det befintliga trycket med 21–35 kPa (3–5 psi) innan du släpper ut luft ur systemet för att förhindra att olja tränger ut ur luftventilen. Överskrid ALDRIG 345 kPa (50 psi). Överskrid aldrig högsta tillåtna totalvikt (GVWR) eller högsta axeltryck (GAWR).
	VARNING Var försiktig när du luftar fjädringen. Fukt i kombination med smörjmedel kan läcka ut på bakhjulet, däcket och/eller bromskomponenter och därigenom påverka väggreppet negativt, vilket skulle kunna leda till dödsfall eller allvarlig olycka. (00084a) OBS! Överskrid aldrig det högsta tillåtna trycket för luftfjädringen. Komponenter som innehåller luft fylls snabbt. Använd därför lågt lufttryck. Om du inte gör det finns risk att komponenterna skadas. (00165b)
3.	Se Figur 2. Sätt fast AIR SUSPENSION PUMP AND GAUGE (LUFTFJÄDRINGSPUMP OCH MÄTARE) (Artikelnummer:HD-34633) på luftventilen. Fyll på eller släpp ut luft ur stötdämparen till det tryck som gäller för din motorcykel och last. Se Tabell 1. ANMÄRKNING De specificerade trycken är rekommenderade utgångspunkter. Justera trycket så att det passar för lasten, körstilen och önskad komfort. Mindre tryck ger inte nödvändigtvis en mjukare körning. Om du använder ett tryck utanför det rekommenderade belastningsintervallet kan det medföra mindre rörelse i stötdämparna och minskad åkkomfort.
4.	Sätt på locket på luftventilen.
5.	Stäng vänster packväska.

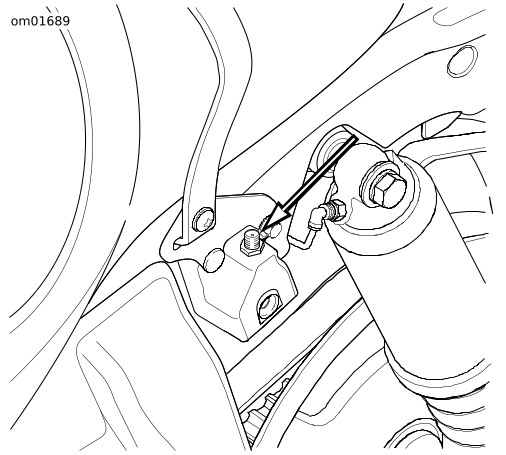

Figur 1. Bakre fjädringens luftventil

Figur 2. Luftfjädringspump och mätare (HD-34633)

Tabell 1. Rekommenderat lufttryck i bakre fjädringen

STÖTDÄMPARENS BELASTNING	TOTALVIKT	TRYCK
STÖTDÄMPARENS BELASTNING	TOTALVIKT	PSI	kPa
Enbart förare	upp till 68 kg (150 lb)	5–10	34–69
	68–91 kg (150–200 lb)	10–20	69–138
	91–113 kg (200–250 lb)	20–30	138–206
	113–136 kg (250–300 lb)	30–40	206–276
	136 kg (300 lb) till högsta sammanlagda tillåtna vikt*	40–50	276–345
Endast förare plus bagage som väger 32 kg (70 lb)	upp till 68 kg (150 lb)	25−30	172–206
	68–91 kg (150–200 lb)	30-40	206-276
	91–113 kg (200–250 lb)	40-50	276-345
	113 kg (250 lb) till högsta sammanlagda tillåtna vikt*	50	345
Förare plus passagerare	All vikt upp till högsta sammanlagda tillåtna vikt*	50	345
Max totalvikt	Max tillåten ytterligare vikt*	50	345
Det bakre stötdämpartrycket får inte överskrida 345 kPa (50 psi). *Se Tekniska data → Tekniska data → Viktuppgifter för motorcykelns tillåtna totalvikt.
