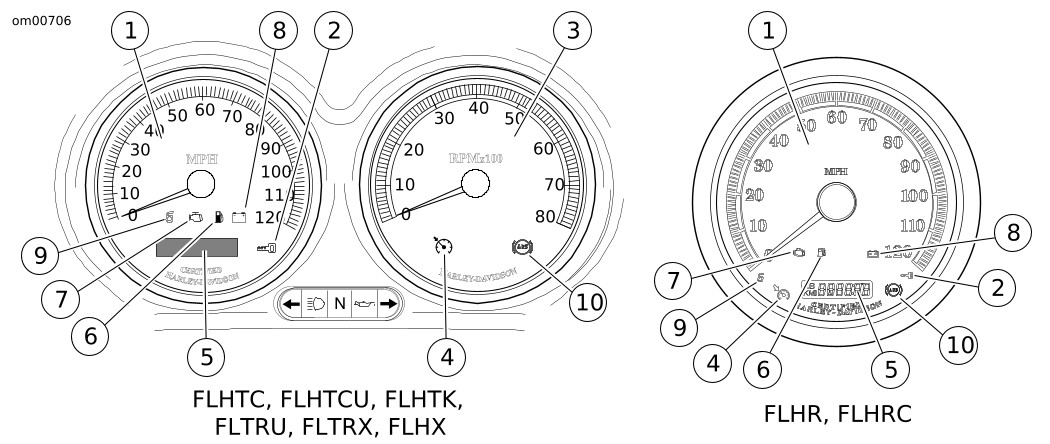

Bakınız Şekil 1. Motor kontrol ışığı, hız göstergesi ön yüzünün altında yer alır. Görevi, motor/motor yönetim sisteminin normal şekilde çalışıp çalışmadığını göstermektir. Motor kontrol ışığının rengi sarıdır.

Kontak ilk defa çevrildiğinde motor yönetim sistemi bir dizi arıza teşhis işlemi gerçekleştirdiğinden motor kontrol ışığı yanar ve yaklaşık 4 saniye boyunca bu konumda kalır.

Motor kontrol ışığı başka zamanlarda da yanarsa, bir Harley-Davidson satıcısıyla görüşünüz.

Bakınız Şekil 1. Düşük yakıt ışığı, hız gösterge ön yüzünde, motor kontrol ışığının alt merkezinde yer alır. Düşük yakıt ışığı, deponuzda yaklaşık 3,8 L (1.0 USgal) yakıt kaldığını göstermek üzere yanar. Düşük yakıt ışığının rengi amberdir.

Yakıt eklendikten veya yakıt deposu doldurulduktan sonra düşük yakıt ışığı halen yanıyorsa, Harley-Davidson satıcınızla görüşünüz.

Bakınız Şekil 1. Kırmızı akü şarj ışığı, akünün aşırı veya az şarj edildiğini gösterir. Bakınız Bakım ve Yağlama → Akü.

Seyir kumandası bulunan modeller, iki ek gösterge ışığına sahiptir.

Bakınız Şekil 1. Hız göstergesinin ön yüzündeki altıncı vites ışığı, şanzıman altıncı vitesteyken yanar.

Bakınız Şekil 1. Hız göstergesinin ön yüzündeki kırmızı güvenlik sistemi ışığı, güvenlik sisteminin devreye girdiğini gösterir. Bakınız Hands-Free Güvenlik Modülü → HARLEY-DAVIDSON SMART GÜVENLİK SİSTEMİ.

Bakınız Şekil 1. ABS’li modellerde, amber ABS gösterge ışığı AÇIK tuşunda yanıp sönmeye başlayarak sistemin çalışabilir olduğunu gösterir. Motosiklet hızı 5 km/h (3 mph) değerini aşana kadar yanıp sönmeye devam eder. Lamba ancak ABS tarafından bir sistem arızası tespit edildiğinde sürekli olarak yanar. Lamba, tanı modunda da tanı sorun kodlarının (DTC’ler) olduğunu göstermek üzere yanar. Servis için bir Harley-Davidson satıcısıyla görüşünüz.
