Bakınız Şekil 1. Gösterge ışıkları, gösterge grubunun alt sırasında bulunur.
Dönüş Gösterge Işıkları
Dönüş sinyalleri veya 4 yönlü tehlike flaşörleri etkinleştirildiğinde dönüş sinyal lambaları yanıp söner.
Ön far Uzun Huzmeli Gösterge Işığı
Uzun huzmeli far anahtarı etkinleştirildiğinde ön far uzun huzme göstergesi yanar.
Boşta Gösterge Işığı
Şanzıman boş viteste olduğunda boş gösterge lambası yanar.
Motor Soğutucu Sıcaklığı Gösterge Işığı
DIKKAT
Motor soğutucu sıcaklığı gösterge ışığı sönmezse mutlaka soğutucu düzeyini kontrol edin. Soğutucu düzeyi normalse ve ışık halen yanık durumdaysa, motoru hemen durdurun ve sorun bulunup gerekli onarımlar yapılana kadar aracı kullanmayın. Bu şekilde davranmazsanız motor hasar görebilir. (00158a)
UYARISoğutma sistemi sıcakken basınç kapağını gevşetmeyin veya çıkarmayın. Soğutucu sistemi basınç altındadır ve basınç kapağında sıcak soğutucu ile buhar kaçağı meydana gelerek ciddi yanıklara neden olabilir. Soğutma sisteminin bakımını yapmadan önce motosikletin soğumasını bekleyin. (00091c)
Soğutucu sıcaklığı 117 °C (243 °F) aştığı zaman motor soğutma suyu sıcaklık gösterge lambası yanar.
Kontrol için Bakım ve Yağlama → Soğutucu Seviyesi ’a bakınız ve gerekirse soğutma sıvısı ekleyiniz. Diğer olası nedenler için Sorun Giderme → Soğutma Sistemi ’a bakınız. Soğutma sıvısı seviyesi yeterliyse ve ışık yanık kalıyorsa, motoru derhal durdurunuz ve servis için bir bayii ile görüşünüz.
Yağ Basıncı Işıklı Göstergesi
DIKKAT
Yağ basıncı göstergesi lambası yanık kalırsa, daima ilk önce yağ beslemesini kontrol edin. Yağ beslemesi normalse ve ışık hala yanıyorsa, motoru hemen durdurun ve sorun bulunup gerekli onarımlar yapılana kadar aracı kullanmayın. Bu şekilde davranmazsanız motor hasar görebilir. (00157a)
Motorda yeterli yağ dolaşımı olmadığında yağ basıncı gösterge lambası yanar.
Motoru başlatmadan önce kontak çevrildiğinde lamba yanar. Motor hızı rölantiyi aştığında, çalışan motorla birlikte ışık kapalı konuma gelecektir.
Kontrol için Bakım ve Yağlama → Yağ Seviyesinin Kontrolü ’a bakınız ve gerekirse motor yağı ekleyiniz. Diğer olası nedenler için Sorun Giderme → Motor ’a bakınız. Yağ seviyesi yeterliyse ve ışık yanık kalıyorsa, motoru derhal durdurunuz ve servis için bir bayii ile görüşünüz.

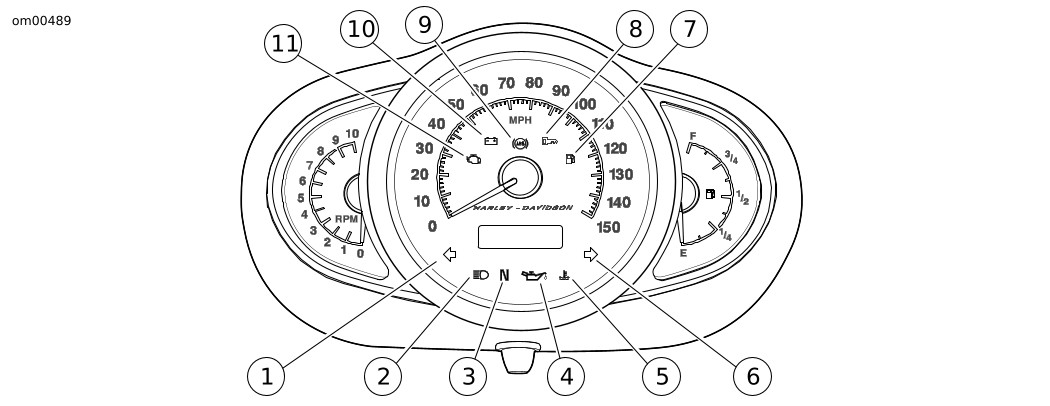

| 1 | Sola dönüş lambası |
| 2 | Ön far uzun huzmeli gösterge ışığı |
| 3 | Boşta ışığı |
| 4 | Yağ basınç ışığı |
| 5 | Motor soğutucu sıcaklık ışığı |
| 6 | Sağa dönüş ışığı |
| 7 | Düşük yakıt ışığı |
| 8 | Güvenlik sistemi ışığı |
| 9 | Kilitlenmeyi önleyici fren sistemi (ABS) ışığı |
| 10 | Boş akü ışığı |
| 11 | Motor kontrol ışığı |
Şekil 1. Gösterge Işıkları
