Bkz. Şekil 1. Gösterge ışıkları, gösterge grubunun alt sırasında bulunur.
Dönüş Gösterge Işıkları
Dönüş sinyalleri veya 4 yönlü tehlike flaşörleri etkinleştirildiğinde dönüş sinyal lambaları yanıp söner.
Ön Far Uzun Far Gösterge Işığı
Uzun huzmeli far anahtarı etkinleştirildiğinde ön far uzun huzme göstergesi yanar.
Boşta Gösterge Işığı
Şanzıman boş viteste olduğunda boşta gösterge ışığı yanar.
Motor Soğutucu Sıcaklığı Gösterge Işığı
DIKKAT
Motor soğutucu sıcaklığı gösterge ışığı sönmezse mutlaka soğutucu düzeyini kontrol edin. Soğutucu düzeyi normalse ve ışık halen yanık durumdaysa, motoru hemen durdurun ve sorun bulunup gerekli onarımlar yapılana kadar aracı kullanmayın. Bu şekilde davranmazsanız motor hasar görebilir. (00158a)
UYARISoğutma sistemi sıcakken basınç kapağını gevşetmeyin veya çıkarmayın. Soğutucu sistemi basınç altındadır ve basınç kapağında sıcak soğutucu ile buhar kaçağı meydana gelerek ciddi yanıklara neden olabilir. Soğutma sisteminin bakımını yapmadan önce motosikletin soğumasını bekleyin. (00091c)
Soğutucu sıcaklığı 117 °C (243 °F) değerini aştığında motor soğutucu sıcaklığı gösterge ışığı yanar.
Soğutucuyu kontrol etmek ve gerektiğinde ilave yapmak için bkz. Bakım ve Yağlama → Soğutucu Seviyesi. Diğer olası nedenler için bkz. Sorun Giderme → Soğutma Sistemi. Soğutma suyu seviyesi yeterliyse ve lamba yanık kalıyorsa, motoru derhal durdurun. Servis için bayiyle görüşün.
Yağ Basıncı Gösterge Işığı
DIKKAT
Yağ basıncı göstergesi lambası yanık kalırsa, daima ilk önce yağ beslemesini kontrol edin. Yağ beslemesi normalse ve ışık hala yanıyorsa, motoru hemen durdurun ve sorun bulunup gerekli onarımlar yapılana kadar aracı kullanmayın. Bu şekilde davranmazsanız motor hasar görebilir. (00157a)
Motorda yeterli yağ dolaşımı olmadığında yağ basıncı gösterge ışığı yanar.
Motoru başlatmadan önce kontak çevrildiğinde lamba yanar. Motor hızı rölantiyi aştığında, çalışan motorla birlikte ışık kapalı konuma gelecektir.
Motor yağını kontrol etmek ve gerekirse ilave yapmak için bkz. Bakım ve Yağlama → Yağ Seviyesinin Kontrolü. Diğer olası nedenler için bkz. Sorun Giderme → Motor. Yağ seviyesi yeterliyse ve ışık yanık kalıyorsa, motoru derhal durdurun ve servis için bayiyle görüşün.

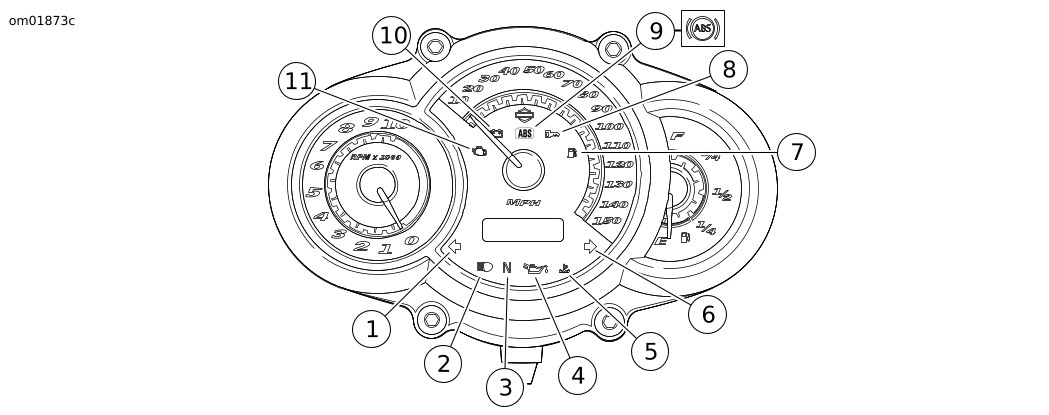

| 1 | Sola dönüş |
| 2 | Uzun hüzmeli |
| 3 | Boşta |
| 4 | Yağ basıncı |
| 5 | Motor soğutucusu sıcaklığı |
| 6 | Sağa dönüş |
| 7 | Düşük yakıt |
| 8 | Güvenlik sistemi |
| 9 | ABS (km/saat ABS simgesi lambası da gösterilmiştir) |
| 10 | Akü deşarjı |
| 11 | Motoru kontrol edin |
Şekil 1. Gösterge Işıkları
