Fren Hidroliği

UYARI

Çıkartmadan önce rezervuar doldurma kapağını temizleyin. Sadece daha önce açılmamış bir kutudan DOT 4 fren hidrolik yağı kullanın. Kirlenmiş hidrolik yağı, frenlemeyi ya da debriyajın boşa geçişini ölüm veya ciddi yaralanmayla sonuçlanacak şekilde olumsuz yönde etkileyebilir. (00504d)

UYARI

DOT 4 fren sıvısıyla temas sonucunda ciddi sağlık sorunları meydana gelebilir. Doğru bir cilt ve göz korumasının eksikliği, ölüm veya ciddi yaralanmayla sonuçlanabilir.

Solunursa: Sakin olun, açık havaya çıkın ve tıbbi yardım alın.
Cilde temas ederse: Bulaşmaya maruz kalan giysileri çıkarın. Hemen 15-20 dakika boyunca cildi bol su ile yıkayın. Rahatsızlık görülmeye başlanırsa tıbbi yardım alın.
Gözlere kaçarsa: Göz kapağınızı açık tutarak akan suda gözlerinizi en az 15 dakika boyunca yıkayın. Rahatsızlık görülmeye başlanırsa tıbbi yardım alın.
Yutulursa: Ağzınızı çalkalayın ve bolca su için. Kusmaya çalışmayın. Zehir Kontrolle İletişime Geçin. Acil tıbbi yardım gereklidir.
Daha fazla bilgi için sds.harley-davidson.com adresinde bulunan Güvenlik Veri Sayfası'na (SDS) bakın.

(00240e)

DIKKAT

DOT 4 Brake Fluid, temas ettiğinde boyalı ve karoser panosu yüzeylerine hasar verir. Frenler üzerinde çalışırken her zaman dikkatli olun ve yüzeyleri dökülmelere karşı koruyun. Buna uymadığınız takdirde, estetik hasar meydana gelebilir. (00239c)

DIKKAT

Ana fren silindiri rezervuarına kir veya tortu girmesine izin vermeyin. Rezervuar tankındaki kir veya birikinti, uygunsuz çalışma ve ekipman hasarına neden olabilir. (00205c)

DIKKAT

NOT

Eğer fren sistemi sızıntı yapmıyorsa, kesinlikle hidrolik eklenmesini gerektirmez. Hidrolik seviyesi düşükse, balatalar büyük olasılıkla aşınmıştır ve değiştirilmesi gerekir. Balataların değiştirilmesiyle hidrolik seviyesi yükselir.
Fren hidroliğini iki yılda bir değiştirin. DOT 4 FREN YAĞI kullanınız. Bir Harley-Davidson bayisiyle görüşün.

Ön frenler: Motosikleti ve gidonu, ana merkezi rezervuar tankı düz olacak şekilde konumlandırın.

Bkz. Şekil 1. Gözetleme camından (1) bakın ve sıvı seviyesinin en az camın orta hizasında olduğunu doğrulayın.

Arka: Motosikleti, ana merkezi rezervuar tankı düz olacak şekilde konumlandırın. Pencereden sıvı seviyesinin görülebildiğini doğrulayın (2).

Sıvı seviyesi minimum işaretinin altındaysa ya da ön veya arka fren rezervuarlarından birinde hiç sıvı yoksa bir Harley-Davidson bayisiyle görüşün.

Ön fren kolunun ve arka fren pedalının, uygulama sırasında sıkı olduğunu doğrulayınız. Frenler sıkı değilse, fren sisteminden havanın çıkarılması gerekir. Bir Harley-Davidson bayisiyle görüşün.

1	Ön fren hidroliği gözetleme camı
2	Arka fren hidroliği gözetleme camı

Şekil 1. Fren Hidroliği Rezervuarları

Fren Balataları

UYARI

Bakım onarım aralıklarında, fren balatalarının aşınıp aşınmadığını kontrol edin. Kötü koşullarda (dik rampalar, yoğun trafik, vs.) sürüş yapıyorsanız, daha sık kontrol edin. Aşırı derecede aşınmış fren balataları ölüm veya ciddi yaralanmayla sonuçlanabilen fren arızasına yol açabilir. (00052a)

UYARI

Frenlerin doğru ve güvenli şekilde çalışması için fren balatalarını daima komple set halinde değiştirin. Frenleri yanlış çalıştırmak, ölüm veya ciddi yaralanmayla sonuçlanabilir. (00111a)

UYARI

Frenler, önemli bir güvenlik parçasıdır. Frenlerin onarımı veya değiştirilmesi için bir Harley-Davidson bayisiyle iletişime geçin. Yanlış bakım yapılmış frenler, fren performansını ölüm veya ciddi yaralanmaya neden olabilecek şekilde olumsuz yönde etkileyebilir. (00054a)

UYARI

Fren bakımını düzenli bir şekilde gerçekleştirin. Tavsiye edilen aralıklarda bakım yaptırmamak, fren performansını ölüm veya ciddi yaralanmaya neden olabilecek şekilde olumsuz yönde etkileyebilir. (00055a)

Harley-Davidson, yeni motosikletinizde mevcut olan optimum fren balatası sürtünme malzemesini kullanmıştır. Kuru veya yağmurlu havalarda ve yüksek çalıştırma sıcaklığı koşullarında mümkün olan en iyi performansı sağlamak amacıyla seçilmiştir. Geçerli olan tüm düzenleyici gereksinimlerin üzerindedir. Ancak bazı frenleme koşullarında gürültü duyabilirsiniz. Bu sürtünme malzemesi için, bu gürültü normaldir.

UYARI

Tekerlek ve fren kaliperinin hizalı olduğundan emin olun. Yanlış hizalanmış bir tekerlek veya fren kaliperiyle sürüş yapmak, fren diskinin takılmasına neden olabilir ve ölüm veya ciddi yaralanmaya neden olabilen kontrol kaybına yol açabilir. (00050a)

Arka fren disklerini dönerken kontrol ediniz. Disk, fren kaliperinde doğru şekilde çalışmalıdır.

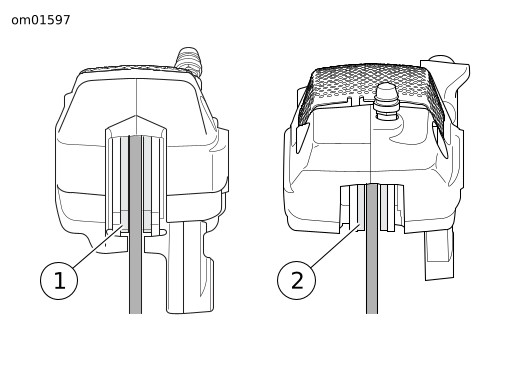

Bkz. Şekil 2. Balata sürtünme malzemesinin kalınlığını ölçünüz. Arka frenler için, cetveli kaliperin yanındaki boşluktan geçirerek fren diskinin karşısına yerleştiriniz.

1	Ön fren
2	Arka fren

Şekil 2. Fren Sürtünme Malzemesi

NOT

Fren balatalarını daima çift olarak değiştirin.

Fren balatası sürtünme malzemesi minimum veya daha az kalınlıktaysa, balataları değiştirin. Bir Harley-Davidson bayisiyle görüşün. Bilgi için: Tablo 1.

Tablo 1. Minimum Fren Balatası Sürtünme Malzemesi Kalınlığı

mm	inç
1,02	0,040
