Sürücü Selesi
Sürücü selesinin önü, şasiye bir döner eklemle bağlanır. Açmak için, sürücü selesinin arkasını yukarı çekerek konumlandırma pimlerini serbest bırakınız ve yakıt deposuna doğru ileri döndürünüz. Konsolun arka montajına kapılmaması için sele yatağının burnunu bastırmak gerekebilir.
Kapatmak için, konumlandırma pimlerinin gromet yerlerine doğru şekilde oturduğundan emin olarak sürücü selesini sürüş pozisyonuna geri döndürünüz.
Yolcu Oturağının Yerleştirilmesi
Sürücü selesinin altında saklanan yolcu oturağı bir yolcuyu taşımak üzere yerleştirilebilir.
NOT
Oturak 90 kg (200 lb) ağırlığı kaldırabilir.
| 1 | Sürücü selesi |
| 2 | Yolcu oturağı |
| 3 | Oturak desteği |

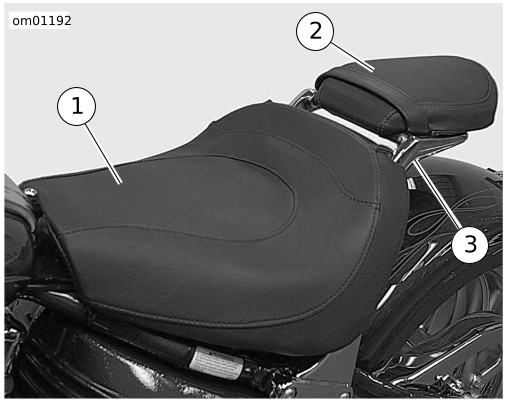

Şekil 1. Seleler: FXCWC

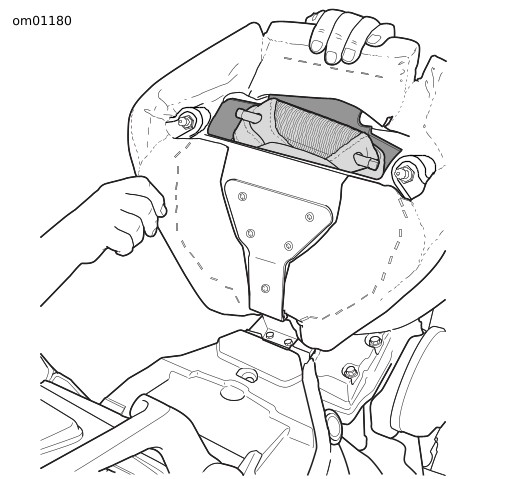

Şekil 2. Yolcu Selesinin Açılması: FXCWC Modelleri
- Bakınız Şekil 2. Sürücü selesinin arkasını yukarı çekerek konumlandırma pimlerini serbest bırakınız ve yakıt deposuna doğru ileri döndürünüz. Konsolun arka montajına kapılmaması için sele yatağının burnunu bastırmak gerekebilir.

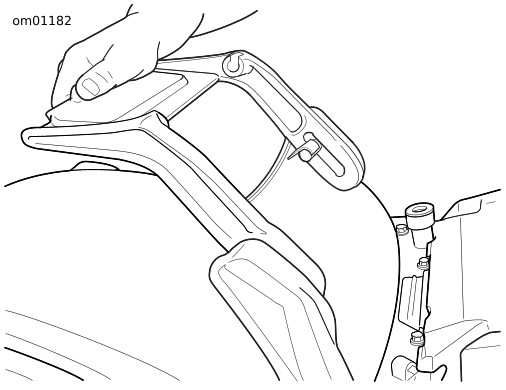

Şekil 3. Oturak Desteğini Konumlandırma: FXCWC Modelleri
- Bakınız Şekil 3. Oturak desteğinin eklem pimlerini yan dik yuvalara doğru kaydırınız, ardından oturak desteğini yaklaşık 180 derece döndürünüz.

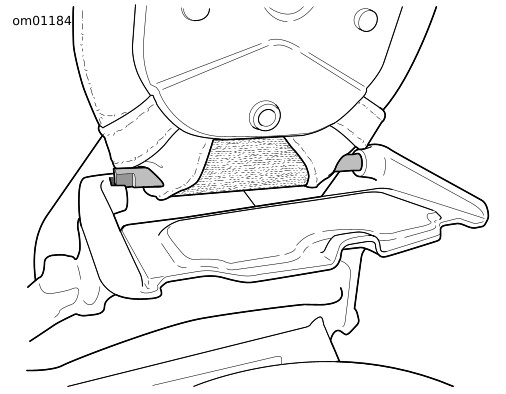

Şekil 4. Oturak Desteği Pozisyonu: FXCWC Modelleri
- Bakınız Şekil 4. Oturak desteğini yuvaya geri iterek, mandal piminin yan dik yuvaların tabanına tam olarak oturmasını sağlayınız.

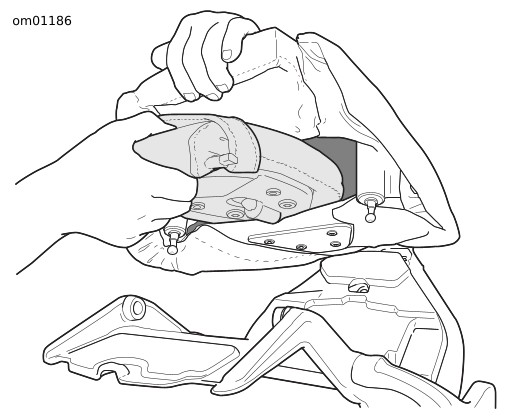

Şekil 5. Oturağın Sürücü Selesinden Çıkartılması
- Bakınız Şekil 5. Oturak altlığını sürücü selesi bölmesinden çıkartınız.
- Sürücü selesini sürüş pozisyonuna geri döndürürken, konumlandırma pimlerinin gromet yerlerine doğru şekilde oturduğundan ve arka yastıklar arasındaki yuvaların dikey destek çubuklarının çevresine uyduğundan emin olunuz.
- Oturak altlığının önünde iki pim bulunur; bir tanesi yuvarlak (sağda), diğer ise düzdür (solda). Sağ taraftaki yuvarlak olanı, oturak desteğinin sağ tarafındaki destek yerine takınız.

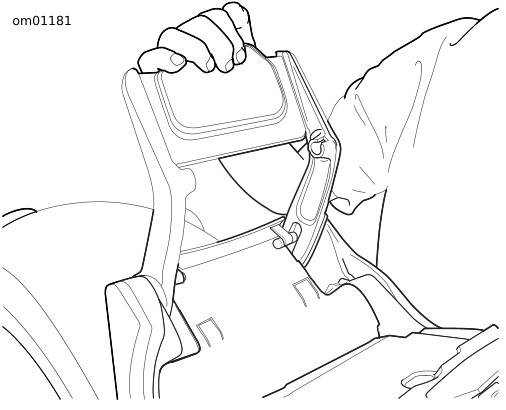

Şekil 6. Pimleri Oturak Desteğine Sokma: FXCWC Modelleri
- Bakınız Şekil 6. Oturak altlığı neredeyse dik olduğunda, soldaki düz pim oturak desteğinin destek yerine takılabilir.

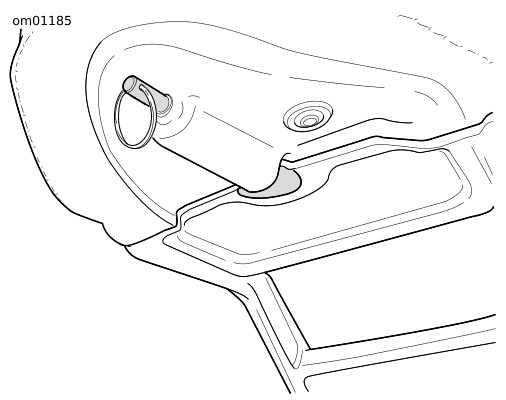

Şekil 7. Oturak Mandalı Takılı: FXCWC Modelleri
- Bakınız Şekil 7. Oturak altlığını yatay konuma çeviriniz. Oturak altlığı mandalı oturak desteğinin arkasına oturana kadar uca hafif bir baskı uygulayınız.
Yolcu Oturağını Saklama
Yolcu oturağını saklamak için, oturak altlığı arkasının altında yer alan mandal halkayı çekerek oturak altlığını çözünüz ve oturak yerleştirme talimatlarını tersine uygulayınız.
