Özel aletler
| Açıklama | Parça Numarası | Mkt. |
|---|---|---|
| SOMUN ANAHTARI | HD-51439 | 1 |
Genel
Arka amortisör yay ön yükü, motosikletin taşıyacağı ağırlığa ayarlanabilir ve beş ön yük derecesine sahiptir. Manşonu çevirirken bu ayarlara dikkat edin.
Amortisörleri motosikletin hem sağında hem de solunda eşit şekilde ayarlamak için, ayar numaralarını referans olarak kullanın.
Ayarlama
UYARIHer iki amortisörü de eşit ayarlayın. Yanlış ayar yapmak, denge ve kullanımı ölüm veya ciddi yaralanmayla sonuçlanabilecek şekilde olumsuz yönde etkiler. (00036b)
DIKKAT
Amortisör ayar manşonunu, 5. ayarlama ayarını geçecek şekilde saat yönünde çevirmeyin. Aksi takdirde ekipmanın zarar görmesine neden olabilir. (00166b)
NOT
Bkz. Şekil 1. Ön yük kamını beş (5) numaralı pozisyondan bir (1) numaralı pozisyona veya bir (1) numaralı pozisyondan beş (5) numaralı pozisyona çevirmeyin.
- Bkz. Şekil 2. Amortisör alt somununun etrafına bir SOMUN ANAHTARI (Parça Numarası:HD-51439)koyun.
- Yay ayarlama kamını istenilen konuma döndürün. Kam dışı konuma dönerken, kamlar zıt yöne geri çekilmedir.
- Manşonu büyük sayılara doğru çevirerek ön yükü artırın. Tablo 1 kaynağına başvurun.
- Manşonu küçük sayılara doğru çevirerek ön yükü azaltın.
Şekil 1. Amortisör Ön Yük Kamı Konumları (tipik)

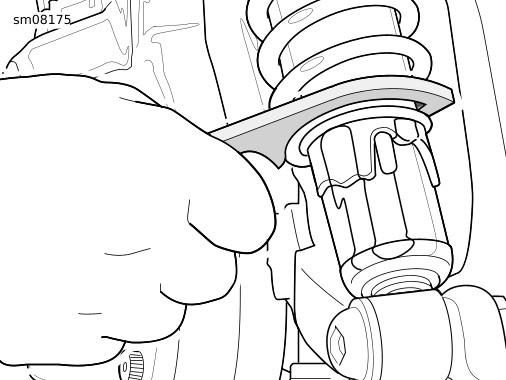

Şekil 2. Amortisör Ön Yük Ayarı
Tablo 1. Önerilen Amortisör Ön Yükü: Beş Pozisyonlu
YÜK* | KONUM |
|---|---|
Şundan az 75 kg (160 lb) | 1 |
75–89 kg (165–195 lb) | 2 |
89–102 kg (195–225 lb) | 3 |
102–116 kg (225–255 lb) | 4 |
116 kg (255 lb) izin verilen maksimum ilave ağırlığa kadar. | 5 |
* Sürücü, yolcu, sürüş takımı, aksesuarlar ve yükün ağırlığını ekleyin. | |
Tablo 2. İzin Verilen Maksimum İlave Ağırlık
MODEL | MAKSİMUM YÜK | |
|---|---|---|
kg | lb | |
XG500 | 178 | 393 |
XG750 | 178 | 393 |
