OSTRZEŻENIEFunkcja automatycznego włączania reflektora sprawia, że motocyklista staje się lepiej widoczny dla innych użytkowników drogi. Pamiętaj, aby reflektor był zawsze włączony. Zła widzialność motocyklisty przez innych użytkowników dróg może być przyczyną śmierci lub poważnych obrażeń. (00030b)
Zobacz INSTRUKCJA UŻYTKOWNIKA. Zapisz numery wszystkich kluczy w miejscu pozostawionym na początku niniejszej instrukcji.
Zobacz Rysunek 1. Włącznik zapłonu steruje funkcjami elektrycznymi motocykla.
POWIADOMIENIE
Chroń pojazd przed kradzieżą. Niezablokowanie motocykla może być przyczyną kradzieży oraz/lub uszkodzenia pojazdu. (00151b)
OSTRZEŻENIENie prowadź motocykla, gdy widelec jest zablokowany. Zablokowanie widelca ogranicza możliwość skręcania motocyklem, co może być przyczyną śmierci lub poważnych obrażeń ciała. (00035a)
POWIADOMIENIE
Nie smaruj zamków bębenkowych smarami na bazie ropy naftowej lub grafitu. Po zastosowaniu takiego smaru zamek może nie działać. (00152a)
- Aby wyjąć kluczyk z zapłonu, wciśnij go i obróć w lewo.
- Wyjmij kluczyk.
UWAGA
- Kiedy kluczyk jest w pozycji IGNITION (zapłon), lampy są włączone, tak jak wymaga prawo w niektórych krajach.
- W modelach FXDC, FXDWG, FXDF i FLD należy wyjąć kluczyk z blokady zapłonu podczas eksploatacji motocykla. Nie wyjęcie kluczyka może spowodować jego wypadnięcie podczas użytkowania motocykla.
Tabela 1. Przełącznik zapłonu
MODEL | POŁOŻENIE I OBSŁUGA | POZYCJA PRZEŁĄCZNIKA | FUNKCJA |
|---|---|---|---|
FXDL, FXDB | Z przodu, po prawej stronie motocykla, na główce ramy. Aby odblokować włącznik i przedni widelec, wciśnij kluczyk i obróć go w
lewo. HDI: Wciśnij dźwignię lub kluczyk (międzynarodowe modele) i obróć w
lewo, w położenie OFF (wyłączone). Sprawdzaj, czy wcisnąłeś kluczyk przed
każdorazową zmianą jego pozycji. Blokada widelca: Aby zablokować widelec, przesuń go
całkowicie na lewo. Wciśnij kluczyk i obróć go w prawo zgodnie z ruchem wskazówek
zegara, w kierunku ikonki zamkniętej blokady. Wyjmij kluczyk. | OFF (wyłączone) | Zapłon, reflektory i akcesoria są wyłączone. |
ACC* (akcesoria) | Można włączyć akcesoria i światła awaryjne. Oświetlenie zegarów jest włączone.
Można włączyć światła stopu i sygnał dźwiękowy. Można wyjąć kluczyk z wyjątkiem
modeli międzynarodowych. | ||
IGNITION* (zapłon) | Zapłon, reflektory i akcesoria są włączone. | ||
FXDC, FXDF, FXDWG, FLD | Włącznik znajduje się na panelu instrumentów, na zbiorniku paliwa. Włącznik jest blokowany lub odblokowywany poprzez podniesienie osłony
włącznika, wsunięcie kluczyka i obrócenie go w lewo przeciwnie ruchowi wskazówek
zegara, aby włączyć blokadę lub w prawo zgodnie z ruchem wskazówek zegara, aby ją
wyłączyć. Kluczyk można wyjąć w każdym położeniu. Blokada widelca: Blokada widelca znajduje się z przodu,
po prawej stronie motocykla, na główce ramy. Włóż kluczyk i naciśnij, aby obrócić
go do ikonki zamkniętej blokady. Wyjmij kluczyk. Aby odblokować widelec, włóż kluczyk i naciśnij go, aby obrócić blokadę w
stronę ikonki otwartej blokady. Wyjmij kluczyk. | OFF (wyłączone) | Zapłon, reflektory i akcesoria są wyłączone. |
ACC* (akcesoria) | Akcesoria są włączone. Pozwala na korzystanie ze świateł awaryjnych.
Oświetlenie zegarów jest włączone. Można włączyć światła stopu i sygnał
dźwiękowy. | ||
IGNITION* (zapłon) | Zapłon, reflektory i akcesoria są włączone. | ||
*Modele międzynarodowe mają dodatkową funkcję – włączone są również światła
pozycyjne i tylna lampa. | |||

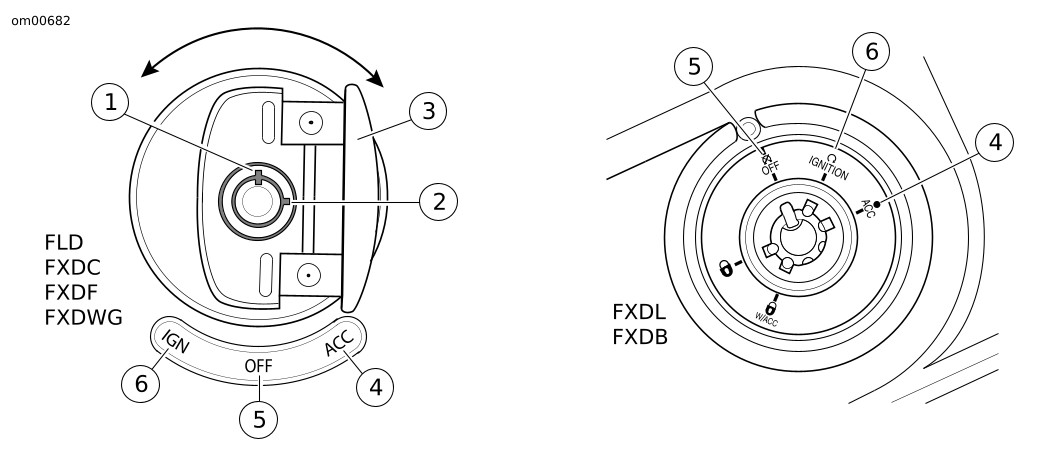

| 1 | Blokada |
| 2 | Odblokowanie |
| 3 | Otwórz osłonę włącznika |
| 4 | ACC (akcesoria) |
| 5 | OFF (wyłączone) |
| 6 | IGNITION (zapłon) |
Rysunek 1. Przełącznik zapłonu
| 1 | Zablokowany |
| 2 | Odblokowany |
Rysunek 2. Blokada widelca: Modele FXDC, FXDF, FXDWG i FLD
