Demontaż
POWIADOMIENIE
Gdy konieczna jest wymiana, stosuj wyłącznie wyszczególnione zespoły żarówek lub żarówki dostępne u dilera Harleya-Davidsona. Żarówki lub zespoły żarówek o nieodpowiedniej mocy mogą spowodować problemy z układem ładowania. (00209a)
OSTRZEŻENIE
Aby zapobiec przypadkowemu uruchomieniu pojazdu, co mogłoby spowodować śmierć lub poważne obrażenia ciała, przed podjęciem działań należy wyjąć bezpiecznik główny. (00251b)
  1. Wyjmij główny bezpiecznik. Zobacz Konserwacja i smarowanie → Bezpieczniki i przekaźniki.
  2. Zobacz Rysunek 1. Wyjąć śrubę i pierścień obramowania reflektora głównego. Sprawdź w Tabela 1.
  3. Trzymając reflektor/szkło naciśnij i zwolnij języczki zwalniające na bokach oprawki żarówki, aby wyciągnąć oprawkę z łopatkowych zacisków.
  4. Wyjąć reflektor/szkło i metalowy pierścień dopasowujący.
  5. Ściągnąć gumowy kapturek z tyłu reflektora/szkła.
  6. Ścisnąć końcówki zacisku utrzymującego w celu odłączenia od wciętych języczków utrzymujących i wkręcić z powrotem zacisk utrzymujący.
Zakładanie
OSTRZEŻENIE
Postępuj z żarówkami ostrożnie i stosuj ochronę oczu. Żarówka zawiera gaz pod ciśnieniem, który w przypadku niewłaściwej obsługi może spowodować poważne obrażenia oczu. (00062b)
POWIADOMIENIE
Nigdy nie dotykaj żarówki kwarcowej. Ślady palców pozostawione na szkle zmniejszą trwałość żarówki. Trzymaj żarówkę przez papier lub suchą, czystą szmatkę. Jeśli się nie zastosujesz do tego zalecenia, może dojść do uszkodzenia żarówki. (00210b)
1. Założyć nową żarówkę.
UWAGA
Języczek naprzeciwko środkowego łopatkowego złącza żarówki pasuje do górnego wcięcia w reflektorze, które skierowane jest ku górze reflektora/szkła.
2. Obrócić zacisk utrzymujący nad żarówką i wcisnąć końcówki do kołków utrzymujących.
3. W modelach HDI, jeśli to konieczne, należy wymienić lampę świateł pozycyjnych.
a. Wyciągnąć złącza łopatkowe z oprawki żarówki.
b. Wyciągnąć oprawkę żarówki z reflektora/szkła.
c. Obrócić żarówkę o ćwierć obrotu w celu jej wyjęcia i wymiany.
d. Założyć z powrotem oprawkę żarówki i dopasować do siebie złącza.
4. Założyć gumowy kapturek, umieszczając go ze słowem TOP nad wycięciem.
5. Wcisnąć pierścień centrujący, wyrównując go z podstawą żarówki. Wypuścić powietrze z kapturka, aby szczelnie przyłożyć otwór kapturka do żarówki.
UWAGA
Powietrze wejdzie z powrotem do gumowego kapturka i uniesie pierścień centrujący ponad dół żarówki.
6. Dopasować złącze żarówki do żarówki.
7. Założyć pierścień dopasowujący i reflektor/szkło do obudowy lampy głównej.
UWAGA
  • Dwa wycięcia na obwodzie pierścienia dopasowującego będą pasowały do dwóch występów na obrzeżu obudowy lampy głównej.
  • Pojedynczy języczek na obwodzie reflektora będzie pasował do wycięcia wewnątrz pierścienia dopasowującego.
8. Obrócić pierścień obramowania w prawo, aby zablokować go na reflektorze/szkle. Założyć śrubę pierścienia obramowania i dokręcić.
9. Założyć główny bezpiecznik.
OSTRZEŻENIE
Przed użytkowaniem motocykla upewnij się, że wszystkie światła i przełączniki działają poprawnie. Słaba widoczność kierowcy może przyczynić się do jego śmierci lub poważnych obrażeń ciała. (00316a)
10. Włącz zapłon i sprawdź prawidłowość działania.
11. Po ostatecznym zamontowaniu, ustawić reflektor główny według opisu w Konserwacja i smarowanie → Ustawianie reflektorów.

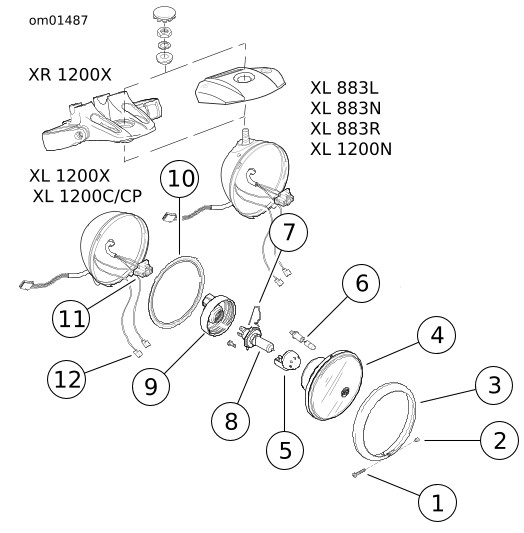

Rysunek 1. Zespół reflektora
Tabela 1. Opis zespołu reflektora
NR W OPISIE
ELEMENT
1
Wkręt
2
Nakrętka
3
Pierścień obramowania
4
Szybka
5
Osłona żarówki
6
Światła pozycyjne (modele HDI)
7
Zacisk przewodu
8
Żarówka
9
Osłona gumowa
10
Pierścień adaptera
11
Złącze [5]
12
Złącza świateł pozycyjnych
Modele HDI
