Demontáž
OZNÁMENÍ
Namontujte vzduchový filtr před spuštěním motoru. V opačném případě by mohlo dojít k zanesení nečistot do motoru, a tím i k jeho poškození. (00207a)
POZNÁMKA
Kontrolujte pravidelně filtrační vložku. V prašných podmínkách provádějte kontrolu častěji. Viz Harmonogram údržby → Pravidelné servisní intervaly → Pravidelné servisní intervaly: Modely Sportster 2015.
  1. Vyjměte šrouby krytu, ozdobný prvek (kromě XL 1200V) a kryt vzduchového filtru.
  2. Zkontrolujte vložku filtru.
  3. Vyjměte a v případě potřeby vyčistěte filtrační vložku.
Čištění filtrační vložky
VAROVÁNÍ
K čištění filtrační vložky nepoužívejte benzín nebo ředidla. Hořlavé čisticí prostředky mohou způsobit vznícení v sacím systému, které může vést z závažným poraněním nebo smrti. (00101a)
POZNÁMKA
  • Neklepejte filtrační vložkou nadměrnou silou o pevný podklad za účelem uvolnění nečistot.
  • Pokud je filtrační vložka poškozená nebo pokud ji nelze přiměřeně vyčistit, vyměňte ji.
1. Omyjte vložku v teplé mýdlové vodě.
POZNÁMKA
Vložka je čistá, pokud skrze ní prosvítá světlo.
2. Přidržte filtrační vložku proti světlu.
POZNÁMKA
NEPOTÍREJTE papírovou filtrační vložku s kovovým sítkem olejem na čištění vzduchových filtrů.
VAROVÁNÍ
Stlačený vzduch může poškodit pokožku a odlétávající částice ze stlačeného vzduchu mohou způsobit poškození zraku. Při práci se stlačeným vzduchem proto používejte ochranné brýle. Nikdy nezkoušejte rukou, zda k nedochází úniku vzduchu ani nepřikládejte ruce k výstupu z kompresoru. (00061a)
3. Nechte filtr oschnout na vzduchu nebo jej vysušte zevnitř mírným tlakem vzduchu.
Montáž
POZNÁMKA
Viz Ilustrace 1. Zkontrolujte, zda jsou O-kroužky (1) na odvětrávacích hadičkách na svém místě.
  1. Pokud byla demontována vložka vzduchového filtru, namontujte ji zpět.
    1. Nasaďte těsnění základové desky (2).
    2. Namontujte vložku vzduchového filtru (3).
    3. Na závity šroubů vložky (4) naneste přípravek LOCTITE THREADLOCKER 243 (modrý).
    4. Namontujte šrouby vložky.
    5. Dotáhněte předepsaným momentem. Viz Tabulka 1.
  2. Namontujte kryt vzduchového filtru.
    1. Zkontrolujte správné usazení těsnění vzduchového filtru (5).
    2. Namontujte kryt (6).
    3. Nasaďte ozdobný prvek (kromě XL 1200V) (7) a šrouby (8).
    4. Dotáhněte předepsaným momentem. Viz Tabulka 1.
Tabulka 1. Utahovací moment držáku vzduchového filtru
UPEVŇOVACÍ PRVEK
UTAHOVACÍ MOMENT
Šrouby vzduchové filtrační vložky
4,5–6,8 N·m (40–60 in-lbs)
Šroub(y) krytky vzduchového filtru
4,1–6,8 N·m (36–60 in-lbs)
1O-kroužek (2)
2Těsnění
3Vložka filtru
4Šroub vložky (3)
5Těsnění
6Kryt
7Ozdobný prvek
8Šroub krytu (2)

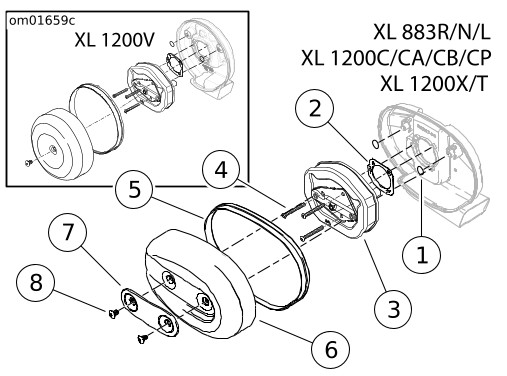

Ilustrace 1. Vzduchový filtr
