Demontáž: Modely FXDWG
- Viz Ilustrace 1. Vyjměte šroub (1) z tandemového sedla (2).
- Posuňte tandemové sedlo kupředu a uvolněte jej ze spojovacího šroubu (7).
- Vyjměte spojovací šroub (7), odstraňte sedlový popruh (3) a podložku (8).
- Posuňte sedlo (4) směrem dozadu a vyjměte jej.
Montáž: Modely FXDWG
| 1. | Položte sedlo na páteř rámu. | |
| 2. | Posuňte sedlo (4) směrem k přední části motocyklu tak, aby výstupek v přední části sedla zapadl pod upevnění palivové nádrže. | |
| 3. | Zarovnejte výstupek na zadní části sedla, otvory v sedlovém popruhu (3) podložku (8) s otvorem v blatníku. | |
| 4. | Namontujte spojovací šroub (7) a řádně dotáhněte. | |
| 5. | Protáhněte tandemové sedlo (2) sedlovým popruhem a zarovnejte štěrbinu pod tímto sedlem s hlavou spojovacího šroubu (7). | |
| 6. | Posuňte tandemové sedlo směrem dozadu tak, aby bylo pevně zajištěno na spojovacím šroubu. | |
| 7. | Namontujte šroub (1) a řádně dotáhněte. | |
 VAROVÁNÍPo montáži sedla se jej pokuste zdvihnout, abyste se ujistili, že je na svém místě zajištěno. Uvolněné sedlo může během jízdy způsobit ztrátu kontroly nad motocyklem, což může vést k vážnému poranění nebo smrti. (00070b) | ||
| 8. | Zatáhněte za sedlo, tandemové sedlo a sedlový popruh a zkontrolujte, zda je vše dobře zajištěné. |
Demontáž: Všechny ostatní modely
- Viz Ilustrace 1. Vyjměte šroub (1).
- U sedla spolujezdce mírně zdvihněte sedlo a odšroubujte matici (9) s podložkou (10) od upevňovacího kolíku pod sedlem. Odstraňte sedlový popruh (3).
- Posuňte sedlo směrem dozadu a vyjměte jej.
Montáž: Všechny ostatní modely
| 1. | Položte sedlo (5, 6) páteř rámu. | |
| 2. | Posuňte sedlo směrem k přední části motocyklu tak, aby výstupek zapadl pod upevnění palivové nádrže. | |
| 3. | Nasaďte podložku (10) a matici (9) a společně se sedlovým popruhem (3) přišroubujte ke kolíku na spodní straně sedla. Dotáhněte momentem 6,7–10,2 N·m (60–90 in-lbs). | |
| 4. | Namontujte šroub (1) a řádně dotáhněte. | |
| VAROVÁNÍ Po montáži sedla se jej pokuste zdvihnout, abyste se ujistili, že je na svém místě zajištěno. Uvolněné sedlo může během jízdy způsobit ztrátu kontroly nad motocyklem, což může vést k vážnému poranění nebo smrti. (00070b) | ||
| 5. | Zatáhněte za sedlo (5, 6) a sedlový popruh (3) a zkontrolujte, zda je vše dobře zajištěné. |
| 1 | Šroub |
| 2 | Tandemové sedlo (FXDWG) |
| 3 | Sedlový popruh |
| 4 | Sólo sedlo (FXDWG) |
| 5 | Sólo sedlo (FXDB, FXDBP, FXDBA) |
| 6 | Sedlo spolujezdce (typické) |
| 7 | Spojovací šroub |
| 8 | Podložka |
| 9 | Matice |
| 10 | Podložka |

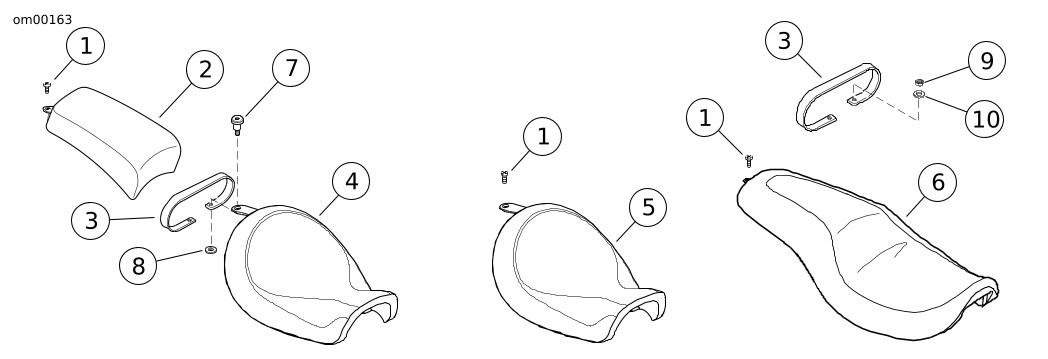

Ilustrace 1. Sedlo
