Při stisknutí páčky spojky na levé straně aktivuje hlavní válec spojky, který následně vyvolá tlak na ovládací válec spojky namontovaný na pravé straně krytu motoru. Píst ovládacího válce spojky se roztáhne a dosedne na vypínací ložisko spojky, které vypne spojku.
Hladinu spojkové kapaliny je nutné pravidelně kontrolovat. Viz Harmonogram údržby → Pravidelné servisní intervaly → Pravidelné servisní intervaly: Modely 2012 VRSC . Při kontrole hladiny kapaliny postupujte následovně:
1. Postavte motocykl na vodorovnou plochu do kolmé polohy (tzn. nikoli na pohotovostní stojánek) a natočte řídítka tak, aby horní strana hlavního válce spojky byla ve vodorovné poloze.
2. Viz Ilustrace 1. V průhledítku nádržky pohledem zkontrolujte, zda se hladina kapaliny nachází na úrovni rysky Min nebo nad ní. Je-li hladina nízká, přejděte k dalšímu kroku.
OZNÁMENÍ
Brzdová kapalina DOT 4 poškozuje lakované povrchy a povrchy panelů karoserie, s nimiž přijde do kontaktu. Při práci s brzdami proto vždy dbejte opatrnosti a chraňte povrch motocyklu. V opačném případě může dojít k poškození povrchových ploch. (00239c)
3. Odstraňte veškeré bláto či jiné nečistoty z krytu hlavního válce spojky. Odšroubujte dva šrouby krytu hlavního válce spojky a odstraňte kryt.
4. Zkontrolujte, zda se hladina kapaliny v nádržce hlavního válce spojky nachází na úrovni značky FILL LEVEL (Doplnit na úroveň) na zadní vnitřní stěně nádržky. Pokud je hladina kapaliny příliš nízká, dolijte odpovídající množství HYDRAULICKÉ BRZDOVÉ KAPALINY DOT 4 (č. dílu 99953-99A), schválené k použití pro spojkové systémy. Tato kapalina je dostupná u prodejců Harley-Davidson.
POZNÁMKA
Vyvarujte se přelití nádržky hlavního válce spojky. Jak se třecí disky spojky opotřebovávají, píst ve válci spojky vytlačí kapalinu zpět do nádržky, což může vést k přetečení kapaliny. Pokud se hladina spojkové kapaliny nachází nad ryskou plná, může dojít k poškození spojky.
OZNÁMENÍ
V hydraulické spojce je nutné používat hydraulickou brzdovou kapalinu DOT 4. Nepoužívejte jiné typy kapaliny, které neodpovídají předepsaným požadavkům, protože by mohly způsobit poškození systému spojky. (00353b)
OZNÁMENÍ
Dbejte, aby do nádržky hlavního válce nevnikaly nečistoty. Nečistoty v nádržce mohou způsobit nesprávnou funkci a poškození zařízení. (00205c)
VAROVÁNÍ
Styk s brzdovou kapalinou DOT 4 Brake Fluid může mít vážné zdravotní následky. Nepoužívání vhodné ochrany kůže a očí může vést k vážnému poranění či smrti.
  • Postup v případě vdechnutí: Uklidněte se, přemístěte se na čerstvý vzduch a vyhledejte lékařskou pomoc.
  • Postup v případě potřísnění kůže: Odstraňte znečistěný oděv. Okamžitě začněte oplachovat kůži velkým množstvím vody 15–20 minut. V případě podráždění vyhledejte lékařskou pomoc.
  • Postup v případě vniknutí do očí: Oplachujte oči nejméně 15 minut pod tekoucí vodou s otevřenými víčky. V případě podráždění vyhledejte lékařskou pomoc.
  • Postup v případě požití: Vypláchněte si ústa a potom vypijte velké množství vody. Nevyvolávejte zvracení. Kontaktujte kontrolu jedů. Okamžitě vyhledejte lékařskou pomoc.
  • Další informace naleznete v bezpečnostném listu na stránce sds.harley-davidson.com.
(00240e)
5. Zkontrolujte těsnění krytu hlavního válce spojky, zejména s ohledem na trhliny, vrypy, praskliny či jiné známky poškození. V případě potřeby těsnění vyměňte. Opatrně nainstalujte kryt s těsněním na nádržku hlavního válce a zajistěte je dvěma šrouby. Dotáhněte šrouby momentem 0,7–0,9 N·m (6–8 in-lbs).
POZNÁMKA
Pokud se hladina kapaliny v nádržce hlavního válce spojky nachází ve správné výšce, avšak spojka přesto nepracuje správně, přečtěte si pokyny v servisní příručce nebo se obraťte s žádostí o servis na svého prodejce Harley-Davidson.

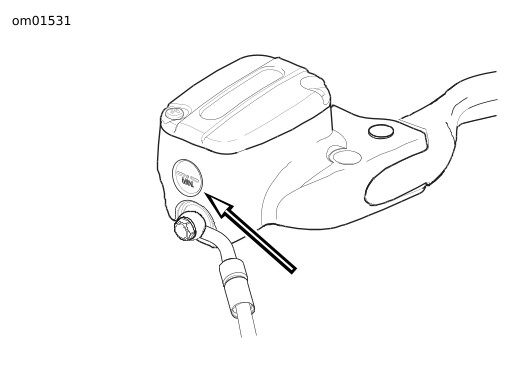

Ilustrace 1. Průhledítko nádržky spojky
