MERK

Når du skal sjekke giroljenivået, må motorsykkelen stå i kjørestilling, dvs. at den ikke skal hvile på sidestøtten. Hold motorsykkelen i kjørestilling en kort stund for å jevne ut oljenivået i girrommene.

Se Vedlikeholdsplan → Regelmessige serviceintervaller → Regelmessige serviceintervaller: 2015 Sportster-modeller. Girsystemet bør tappes og etterfylles med fersk olje ved anbefalte intervaller. Tapp oljen mens den er varm for å oppnå best mulig resultat.

ADVARSEL

Forviss deg om at det ikke kommer smøremidler eller væsker på dekkene, hjulene eller bremsene når du skifter væske. Veigrepet kan bli betydelig redusert, hvilket kan medføre tap av kontroll over motorsykkelen, noe som kan sette liv og helse på spill. (00047d)

MERK

Ved tapping eller tilføring av smøremiddel må du sørge for at smuss, avfall eller andre urenheter ikke kommer inn i motoren. (00198a)

MERK

Ikke overfyll primærkjedekassen med smøremiddel. Overfylling kan forårsake ujevn clutchinnkobling, ufullstendig frakobling, clutch som henger og/eller problem med å finne nøytral ved tomgang. (00199b)

Kontrollere smøremiddelnivå

1.	Kjør motorsykkelen til motoren har normal driftstemperatur.
2.	Rett opp motorsykkelen til kjørestilling.
	ADVARSEL For å unngå at motorsykkelen starter utilsiktet, noe som kan sette liv og helse på spill, må du fjerne hovedsikringen før du fortsetter. (00251b)
3.	Vri tennings- og AV/START-bryteren til av.
4.	XL-modeller med midtmonterte kontroller: Se Figur 3. Fjern skruer og demonter støttebraketten for førerens fothviler fra venstre side av motorsykkelen.
5.	Se Figur 1. Fjern skruer med underlagsskiver fra clutchinspeksjonsdekselet. Fjern clutchinspeksjonsdekselet fra primærdekslet. MERK Påfyllingstilgangen er gjennom clutchinspeksjonsdekslet.
6.	Se Figur 2. Kontroller at smøremiddelnivået når opp til bunnen av clutchmembranfjæren. MERK Legg til bare nok FORMULA+ SMØREMIDDEL FOR GIRKASSE OG PRIMÆR KJEDEKASSE gjennom clutchinspeksjonsdekselet inntil smøremiddelet når bunnen av clutchmembranfjæren.
7.	Installer clutchinspeksjonsdeksel. a. Installer ny firkantring. b. Kontroller at quadringen sitter helt inne i sporet på det primære dekselet. c. Installer clutchinspeksjonsdekselet og fest med seks skruer. d. Stram i diagonal rekkefølge til 10,2–13,6 N·m (90–120 in-lbs).
8.	Hvis den venstre fothvilerenheten ble fjernet, installer støttebraketten med to skruer. Stram skruer til 61–67,8 N·m (45–50 ft-lbs).
9.	Start motoren. Sjekk for smøremiddellekkasjer.
10.	Slå av motoren.

1	Clutchinspeksjonsdeksel
2	Tappeplugg
3	Primærkjedets inspeksjonsdeksel

Figur 1. Primærdeksel

1	Clutchmembranfjæren
2	Clutchjusteringsskrue
3	Quadring
4	Primærdeksel
5	Smøremiddelnivå på kjedekassen

Figur 2. Smøremiddelnivå på kjedekassen

Endre smøremiddel

1.	Kjør motorsykkelen til motoren har normal driftstemperatur.
2.	Sett motorsykkelen på sidestøtten når motoren når normal driftstemperatur. Dette gjør at smøremiddelet for kjedekassen kan tappes ut av girkassen.
	ADVARSEL For å unngå at motorsykkelen starter utilsiktet, noe som kan sette liv og helse på spill, må du fjerne hovedsikringen før du fortsetter. (00251b)
3.	Vri tennings- og AV/START-bryteren til av.
4.	Se Figur 1. Sett en egnet beholder under girkassens tappeplugg (2).
5.	Tappepluggen er plassert under clutchen, på undersiden av primærdekselet. Ta ut tappepluggen og tapp ut giroljen.
6.	Reis opp motorsykkelen til kjørestilling, og sørg for at den er nivellert. Dette gjør at mer væske kan tappes fra clutchrommet. MERK Kast smøremiddelet i henhold til lokale regler.
	MERK Ikke stram påfyllings- eller tappepluggen for mye. Det kan føre til en smøremiddellekkasje. (00200b)
7.	Rengjør tappepluggmagneten. Skift ut tappepluggens o-ring hvis den er skadet.
8.	Påfør LOCTITE 565 RØRTETNINGSMASSE MED TEFLON og installer dreneringsplugg. Stram til et moment på 19–40,7 N·m (14–30 ft-lbs).
9.	XL-modeller med midtmonterte kontroller: Se Figur 3. Fjern skruer og demonter støttebraketten for førerens fothviler fra venstre side av motorsykkelen.
10.	Se Figur 1. Fjern skruer med underlagsskiver fra clutchinspeksjonsdekselet. Fjern clutchinspeksjonsdekselet fra primærdekslet. MERK Påfyllingstilgangen er gjennom clutchinspeksjonsdekslet.
11.	Se Figur 2. Fyll på 0,95 L (1.00 qt) FORMULA+-SMØREMIDDEL FOR GIRKASSE OG PRIMÆR KJEDEKASSE (delenr. 98851-05 qt) gjennom clutchinspeksjonsdekselet til smøremiddelet når bunnen av clutchmembranfjæren.
12.	Installer clutchinspeksjonsdeksel. a. Installer ny firkantring. b. Kontroller at quadringen sitter helt inne i sporet på det primære dekselet. c. Installer clutchinspeksjonsdeksel Fest med seks skruer. d. Stram i diagonal rekkefølge til 10,2–13,6 N·m (90–120 in-lbs).
13.	Hvis den venstre fothvilerenheten ble fjernet, installer støttebraketten med to skruer. Stram skruer til 61–67,8 N·m (45–50 ft-lbs).
14.	Start motoren. Sjekk for smøremiddellekkasjer.
15.	Slå av motoren.

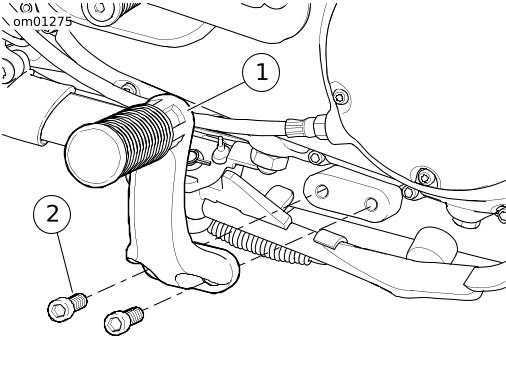

1	Støttebrakett
2	Skruer (2)

Figur 3. Midtmontert fothviler for fører
