Elektrisk startbryter
Se Figur 1. Den elektriske startbryteren (5) befinner seg i kontrollgruppen på høyre side av styret. Se Bruk → Starte motoren.
  1. Sett tenning til PÅ.
    1. Tenning med nøkkel: Slå PÅ tenningsbryteren.
    2. Nøkkelfri tenning: Bring en tilordnet fjernkontroll innen rekkevidde.
  2. Plasser motorens AV/START-bryter (6) i START-posisjon.
  3. Sett giret i nøytral. Den grønne indikatorlampen (nøytral) tennes.
  4. Trykk inn START-bryteren for å aktivere startmotoren.
    5. MERK
    • Når startermotoren aktiveres, vil frontlyset slås av et øyeblikk for å redusere belastningen på batteriet.
    • Hvis motoren ikke starter, vil startmotoren aktiveres i fem sekunder og deretter stoppe. Slipp og trykk på START-bryteren. Etter flere mislykkede startforsøk, må du kontakte en Harley-Davidson-forhandler.
4-veis nødblinklys
Nødblinkbryteren (5) er plassert over den elektriske starterbryteren. Med dette systemet kan du sette fra deg motorsykkelen med 4-veis nødblinklysene på og motorsykkelen sikret til du får hjelp.
MERK
Nøkkelfri tenning: Fjernkontrollen må være til stede når du slår de 4-veis blinklysene av eller på.
Aktiver 4-veis blinklys:
  1. Sett tenning til PÅ.
    1. Tenning med nøkkel: Slå PÅ tenningsbryteren.
    2. Nøkkelfri tenning: Bring en tilordnet fjernkontroll innen rekkevidde.
  2. Vri motorens AV/START-bryter til START.
  3. Trykk på nødblinktrekanten for å aktivere de 4-veis blinklysene.
  4. Slå av tenningen. De 4-veis blinklysene vil fortsette å blinke i to timer eller inntil funksjonen avbrytes av føreren.
Avbryt 4-veis blinklys:
  1. Sett tenning til PÅ.
    1. Tenning med nøkkel: Sett tenningsbryteren til IGNITION (tenning).
    2. Nøkkelfri tenning: Bring en tilordnet fjernkontroll innen rekkevidde.
  2. Vri motorens AV/START-bryter til START.
  3. Trykk på nødblinktrekanten på den elektriske starterbryteren.
Motorens AV/START-bryter
Se Figur 1. Motorens AV/START-bryter (6) slår tenningen av eller på. Motorens AV/START-bryter befinner seg på høyre side av håndtaket. Trykk på den øvre delen av motorens AV/START-bryteren for å slå av tenningen og stoppe motoren. Skyv den nedre delen av motorens AV/START-bryteren for å aktivere start og kjøring av motoren.
MERK
  • Motorens AV/START-bryteren må være i START-posisjon for å kunne starte motoren.
  • Motorens AV/START-bryter slår av motoren.
  1. Når du skal slå av motoren, vrir du AV/START-bryteren til AV.
  2. Tenning med nøkkel: Se Betjeningskontroller og indikatorer → Tenning med nøkkel → Tenningsbryter: Sportster-modeller. Sett tenningsbryteren på AV for å slå AV all elektrisk strøm.
Gasskontroller
Se Figur 1. Gasshåndtaket (8) befinner seg på høyre side av håndtaket og betjenes med høyre hånd.
Senk farten: Vri gasshåndtaket med klokken (forover) for å slippe opp gassen.
Akselerer: Drei gasshåndtaket mot klokken (mot baksiden av motorsykkelen) for å gi mer gass.
Friksjonsskrue
MERK
Se Figur 1. For å motvirke at føreren blir sliten i hånden på lange turer, finnes det en fjærbelastet justeringsskrue for gassfriksjon (10) under gasshåndtaket. Justeringsskruen for gassfriksjon skal ikke brukes under normal stopp og kjør.
ADVARSEL
Du må ikke trekke til justeringsskruen for gassfriksjon så hardt at motoren ikke automatisk går tilbake på tomgang. For hard tiltrekking kan føre til at du mister kontrollen over motorsykkelen, noe som kan sette liv og helse på spill. (00031b)
Returspenning: Løsne justeringsskruen for gassfriksjon slik at motoren går tilbake på tomgang når du slipper håndtaket.
Rullespenning: Trekk til justeringsskruen for gassfriksjon for å øke friksjonen til håndtaket. Friksjonen gir en dempende virkning på gassbevegelsen.
Clutch-hendel
ADVARSEL
Du må ikke ha fingrene mellom forbremshendelen og håndtaket. Feil håndplassering kan gå utover hendelbetjeningen og føre til at du mister kontrollen over motorsykkelen, noe som kan sette liv og helse på spill. (00032a)
Se Figur 1. Clutch-hendelen (1) befinner seg på venstre side av håndtaket og betjenes med fingrene på venstre hånd.
  1. Trykk clutch-hendelen sakte inn mot håndtaket for å kople ut clutchen.
  2. Veksle til førstegir ved å betjene girspaken. Se Betjeningskontroller og indikatorer → Girpedal.
  3. Frigi clutch-hendelen sakte for å kople inn clutchen.
En clutch-bryter er integrert i tenningsnøkkelenheten på venstre side av styret. Den lar føreren starte motorsykkelen i et hvilket som helst gir (eller i fri) så lenge clutch-hendelen er trykket inn. Hvis clutchen ikke er frakoblet, starter ikke motorsykkelen mens den er i gir.
HORN/TRIP-bryteren
HORN: Se Figur 1. Hornet betjenes ved å trykke på HORN-bryteren (2) på venstre styrekontroll. Hornet kan aktiveres i opptil 10 sekunder om gangen. Hvis hornknappen holdes i en lengre periode, vil hornet automatisk deaktiveres.
TRIP: Bruk TRIP-bryteren til å aktivere tilbehørmodus og velge displayet i kilometertellervinduet.
Frontlysets dimmebryter
Se Figur 1. Dimmebryteren for frontlyset (3) befinner seg på venstre side av styret.
Fjernlys: Trykk øverst på bryteren for å slå på fjernlyset. Den blå fjernlysindikatoren i speedometeret tennes når fjernlyset er på.
Nærlys: Trykk nederst på bryteren for å slå på nærlyset.
Blink med fjernlys: Trykk og hold nederst på bryteren for å blinke med fjernlyset.
Blinklysbryter
Se Figur 1. Trykk på og slipp venstre (4) eler høyre (9) blinklysbryter for å aktivere blinklyset. Blinklysene blinker inntil de stopper automatisk eller stoppes manuelt av føreren.
MERK
  • Blinklysene foran fungerer også som kjørelys. Denne funksjonen er kanskje ikke tilgjengelige i alle markeder.
  • Hvis et blinklys blinker veldig raskt, finnes det en defekt blinklyspære. Bruk håndsignaler. Skift defekte komponenter så snart som mulig.
Automatisk stopp: Blinklyset stopper automatisk når en fullført sving er oppdaget (basert på kjørehastighet, akselerasjon og grad av svingfullføring). Lyset stopper også hvis det har vært aktivert i lengre tid mens hastigheten er over 11 km/h (7 mph). Hvis motorsykkelen har stoppet eller beveger seg saktere enn denne hastigheten, fortsetter blinklyset å blinke.
Manuell stopp: Hvis du vil stoppe blinklyset, trykker du på og slipper blinklysbryteren igjen. Hvis du vil aktivere det motsatte blinklyset, trykker du på og slipper blinklysbryteren for den nye retningen. Det første blinklyset stopper, og det motsatte begynner å blinke.

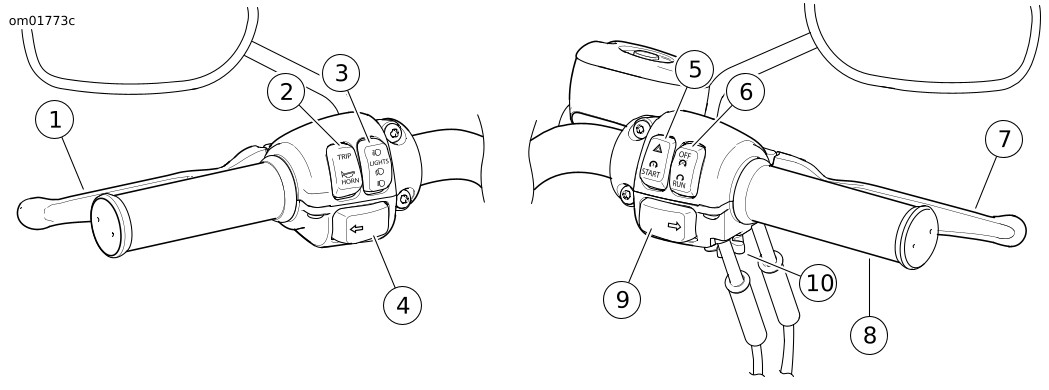

1Clutch-hendel
2HORN/TRIP-bryteren
3LIGHTS-bryter
4Venstre blinklysbryter
5START/ødblinkbryter
6AV/START-bryter
7Bremsehendel
8Gasshåndtak
9Høyre blinklysbryter
10Friksjonsjusteringsskrue
Figur 1. Håndkontroller
