Špeciálne náradie
| Popis | Č. dielu | Množstvo |
|---|---|---|
| KĽÚČ NA TLMIČE | 94448-82B | 1 |
Výpočet počtu obrátok nastavenia
Modely Softail majú zadné tlmiče nárazov, ktoré sa dajú nastavovať. Predpätie pružiny zadných tlmičov nárazov nastavte tak, aby zodpovedalo celkovému zaťaženiu alebo aby ste sa cítili pohodlne.
- Zistite počet obrátok, ktoré je potrebné vykonať, aby ste dosiahli predpätie zodpovedajúce hmotnosti vodiča. Pozrite Tabuľka 1.
- Vypočítajte počet obrátok, ktoré je potrebné vykonať, aby predpätie zodpovedalo predpokladanej hmotnosti spolujazdca a nákladu.
- Sčítajte počet obrátok určených na základe hmotnosti vodiča s počtom obrátok určeným na základe hmotnosti spolujazdca a nákladu.
Nastavenie
POZNÁMKA
- Tlmiče nárazov nastavujte na motocykli postavenom na bočnom stojane.
- Každý tlmič nárazov upravte o rovnaký počet obrátok.

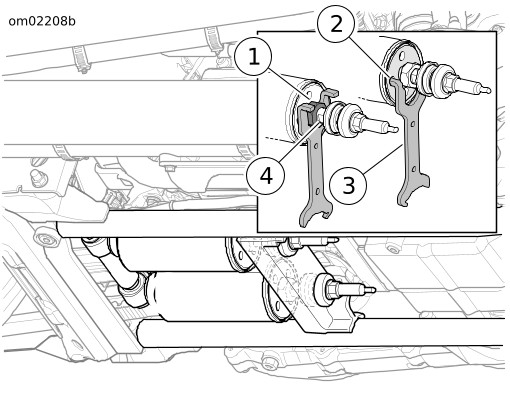

- Pozrite Obrázok 1. Uchopte čap tlmiča (4) v plochých miestach kľúčom a uvoľnite poistnú maticu (1) KĽÚČ NA TLMIČE (Č. dielu:94448-82B) (kľúč na tlmiče) (3).
- Hroty kľúča zasuňte do otvorov (2) puzdra pružiny a otočte kľúčom v smere hodinových ručičiek až na doraz. Toto nastavenie zodpovedá minimálnemu predpätiu.
- Označte túto polohu na puzdre tlmiča.
- Otočte puzdro proti smeru hodinových ručičiek o počet obrátok, ktorý ste vypočítali pre celkové zaťaženie.
- Utiahnite poistnú maticu.
Tabuľka 1. Odporučené predpätie tlmiča nárazov
HMOTNOSŤ VODIČA* | POČET OBRÁTOK OD MINIMA |
|---|---|
Menej ako 84 kg (185 lb) | 0 |
84–107 kg (185–235 lb) | 1 |
107–129 kg (235–285 lb) | 2 |
129–154 kg (285–340 lb) | 3 |
154 kg (340 lb) až po maximálnu povolenú užitočnú hmotnosť** | 4 |
* Spolujazdec/náklad: Za každých 16 kg (35 lb) zvýšte predpätie o jednu obrátku. ** Pozrite Špecifikácie → Špecifikácie → Hmotnosti. | |
| 1 | Poistná matica |
| 2 | Otvory pre kľúč |
| 3 | Kľúč |
| 4 | Plôšky na čape |
Obrázok 1. Nastavenie tlmiča nárazov
