Demontáž tandemového sedla
- Odmontujte ručnú skrutku s podložkou z hornej strany zadného blatníka.
- Zosuňte tandemové sedlo dozadu z ručných matíc sedla.
Jazda bez tandemového sedla
Pozrite Obrázok 1. Ak preferujete vzhľad jednomiestneho sedla, môžete demontovať sedlový popruh. Zakryte výčnelok ručnej skrutky ozdobnou zátkou (4), ktorá sa nachádza pod tandemovým sedlom.
Demontáž sedla
- Demontujte tandemové sedlo.
- Demontujte obidve ručné matice zo zadnej časti sedla.
- Zdvihnite zadnú stranu sedla. Potiahnutím sedla dozadu vyberte jazyk z otvoru v ráme.
- Odstráňte sedlový popruh.
Montáž sedla
| 1. | Pozrite Obrázok 1. Pripevnite sedlový popruh (3) na upevňovacie kolíky sedla na blatníku. | |
| 2. | Posunutím sedla smerom k prednej časti motocykla nasaďte jazyk do otvoru v ráme (1). Súčasne zatlačte zadnú časť sedla nadol na upevňovacie kolíky sedla (2). | |
| 3. | Namontujte upevňovacie ručné skrutky sedla (3). Pevne ich dotiahnite. | |
| 4. | Ak chcete, namontujte tandemové sedlo. | |
 VÝSTRAHAPo montáži sedla sa pokúste sedlo zdvihnúť a uistiť sa tým, že je zamknuté na mieste. Počas jazdy sa môže uvoľnené sedlo posunúť a spôsobiť stratu kontroly nad motocyklom, ktorá môže mať za následok smrť alebo ťažké zranenie. (00070b) | ||
| 5. | Skúste sedlo vodiča s tandemovým sedlom zdvihnúť, aby ste sa presvedčili, že je riadne pripevnené. |
Montáž tandemového sedla
| 1. | Pozrite Obrázok 1. Nasuňte prednú časť tandemového sedla drážkami v držiaku tandemového sedla na ručné matice sedla (5). | |
| 2. | Utiahnutím ručnej skrutky s podložkou (6) pripevnite tandemové sedlo na zadný blatník. | |
| VÝSTRAHA Po montáži sedla sa pokúste sedlo zdvihnúť a uistiť sa tým, že je zamknuté na mieste. Počas jazdy sa môže uvoľnené sedlo posunúť a spôsobiť stratu kontroly nad motocyklom, ktorá môže mať za následok smrť alebo ťažké zranenie. (00070b) | ||
| 3. | Skúste tandemové sedlo zdvihnúť, aby ste sa presvedčili, že je riadne pripevnené. |
| 1 | Nasaďte jazyk. |
| 2 | Nižšie |
| 3 | Namontujte ručné matice (2). |
| 4 | Namontujte záslepku. |
| 5 | Zapojenie štrbín do ručných matíc |
| 6 | Montáž ručnej skrutky |

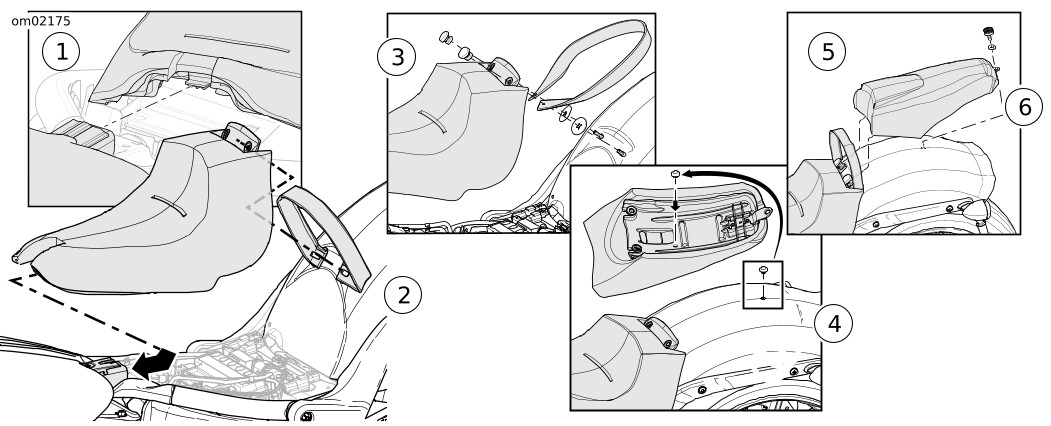

Obrázok 1. Montáž sedla vodiča a tandemového sedla
