Vzduchový filter má vložku s papierovou alebo drôtenou sieťovinou. Skontrolujte vložku filtra. Kontrolu je nutné vykonávať častejšie, ak sa motocykel používa v prašnom prostredí. Pozrite Harmonogram údržby → Servisné záznamy → Pravidelné servisné intervaly: Modely V-Rod 2016.
Odmontujte vzduchový filter:
  1. Odklopte sedlo.
  2. Model VRSCF: Odstráňte predné bočné kryty. Pozrite Údržba a mazanie → Predné bočné kryty: model VRSCF.
  3. Pozrite Obrázok 1. Demontujte kryt komory nasávania pootočením spojovacieho prvku s okom o 1/4 obrátku proti smeru hodinových ručičiek. Vytiahnite kryt komory nasávania z polohovacích otvorov vpredu.
  4. Pozrite Obrázok 2. Stlačením odistite drôtenú poistku a odpojte elektrický konektor (3). Vrchný diel komory nasávania je pripevnený pomocou ôsmych príchytiek (tri na každej strane, jedna vzadu a jedna vpredu pod nasávacou trubicou). Uvoľnite príchytky. Odstráňte vrch komory nasávania.
1Kryt komory nasávania
2Spojovací prvok s okom
Obrázok 1. Kryt komory nasávania

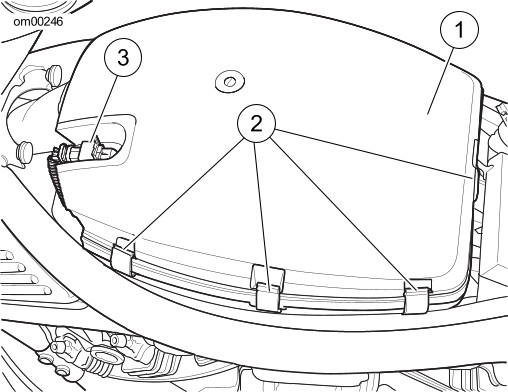

1Vrch komory nasávania
2Príchytky
3Elektrický konektor
Obrázok 2. Vrch komory nasávania
1. Pozrite Obrázok 3. Odskrutkujte krídlovú maticu zaisťujúcu uzáver vzduchového filtra. Odmontujte uzáver vzduchového filtra a papierovú alebo drôtenú sieťovinu vložky.
UPOZORNENIE
Dočasne znova namontujte uzáver vzduchového filtra, aby ste predišli vniknutiu predmetov alebo nečistôt do hrdiel nasávania. (00208a)
2. Dočasne namontujte uzáver vzduchového filtra.
3. Papierovú alebo drôtenú sieťovinu vložky filtra umyte teplou vodou s jemným saponátom. Dôkladne ju opláchnite.
VÝSTRAHA
Pri čistení stlačeným vzduchom si môžete poškodiť pokožku a letiace nečistoty zo stlačeného vzduchu môžu poškodiť váš zrak. Pri práci so stlačeným vzduchom preto používajte ochranné okuliare. Nikdy nekontrolujte rukou, či nedochádza k úniku vzduchu, ani tak neurčujte prietokovú rýchlosť vzduchu. (00061a)
4. Nechajte vložku filtra uschnúť na vzduchu alebo ju vysušte z vnútornej strany nízkotlakovým stlačeným vzduchom.
5. Prezrite vložku filtra proti silnému svetlu. Ak svetlo presvitá rovnomerne po celej ploche, môžete vložku považovať za dostatočne čistú. Vložku filtra vymeňte, ak je poškodená alebo ak nie je možné filtračné médium dostatočne vyčistiť.
POZNÁMKA
Na papierovú alebo drôtenú sieťovinu vložky filtra Harley-Davidson nepoužívajte čistiaci olej na vzduchové filtre.
6. Odmontujte uzáver vzduchového filtra. Namontujte vložku vzduchového filtra do dolnej priehradky v komore nasávania. Namontujte uzáver vzduchového filtra nad vložku vzduchového filtra. Zaistite ho krídlovou maticou.
UPOZORNENIE
Vzduchový filter namontujte ešte pred naštartovaním motora. V opačnom prípade sa do motora môžu dostať nečistoty, ktoré ho môžu poškodiť. (00207a)
7. Umiestnite vrchný diel komory nasávania na zostavu vzduchového filtra a zaistite ho príchytkami na obidvoch stranách a vzadu.
8. Pozrite Obrázok 4. Predná príchytka pod nasávacou trubicou je pripevnená k vrchnému dielu komory nasávania. Pripevnte príchytku cez okraj spodného dielu komory nasávania.
9. Pozrite Obrázok 1. Umiestnite kryt komory nasávania tak, aby polohovacie kolíčky dosadli do otvorov v úchytkách na ráme.
10. Pripevnite kryt komory nasávania k motocyklu pootočením spojovacieho prvka s okom o 1/4 obrátky v smere hodinových ručičiek.
11. Model VRSCF: Namontujte predné bočné kryty. Pozrite Údržba a mazanie → Predné bočné kryty: model VRSCF.
12. Sklopte sedlo.

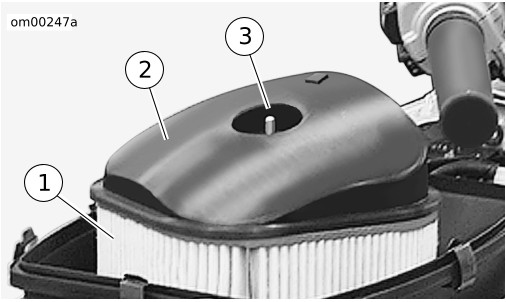

1Vložka vzduchového filtra
2Uzáver vzduchového filtra
3Krídlová matica
Obrázok 3. Zostava vzduchového filtra

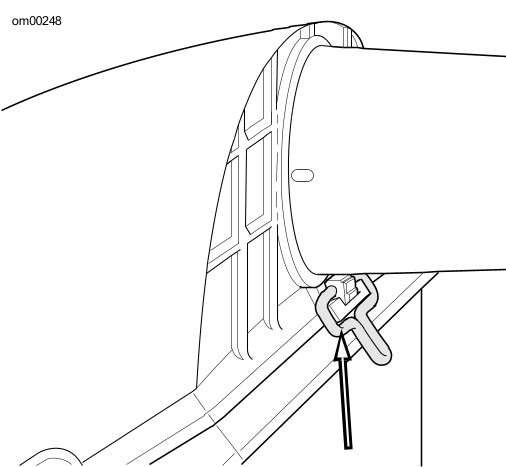

Obrázok 4. Predná príchytka komory nasávania
