Vorne: Austausch
1. Feststellschrauben in den Abdeckungen lockern, aber nicht herausnehmen.
2. Abdeckungen ausbauen und Feststellschrauben aus den Abdeckungen herausnehmen.
3. LOCTITE THREADLOCKER 262 (rot) in ausreichender Menge auf das Gewinde der Feststellschraube auftragen. Locker in die Abdeckung einbauen.
4. Die Abdeckung an den Achsenden so ausrichten, dass die Feststellschrauben unten liegen und gegen die Achsmutter an der linken Seite und das Achsende an der rechten Seite angezogen werden kann.
5. Die Feststellschrauben auf ein Drehmoment von 0,7–0,9 N·m (6–8 in-lbs) anziehen.
Hinten: Ausbau
  1. Die Schalldämpfer ausbauen. Siehe das entsprechende Werkstatthandbuch.
  2. Die Befestigungsteile, Unterlegscheiben und rechte und linke Achsabdeckung abnehmen.
  3. Siehe Abbildung 1. Den Federclip entfernen und die Achsmutter lösen.
  4. Die Sicherungsmutter lösen und die Achseinsteller herausschrauben.
  5. Befestigungshalterung der linken Hinterachsabdeckung entfernen.
  6. Siehe Abbildung 2. Achse soweit durch die Hinterradschwinge schieben, dass die rechte Achsabdeckung abgenommen werden kann.
  7. Rechte Hinterachsabdeckungshalterung ausbauen.
Hinten: Einbau
1. Siehe Abbildung 3. Rechte Hinterachsabdeckungshalterung über den Einstellansatz schieben. Die Halterungszungen in den Achseinstellschlitz schieben.
HINWEIS
Die rechte Hinterachsabdeckungshalterung ist mit dem Buchstaben R (rechts) beschriftet. Die linke Hinterachsabdeckungshalterung ist tiefer als die rechte und mit dem Buchstaben L (links) beschriftet.
2. Die rechte Achsmutter und Achse in die Hinterradschwinge schieben.
3. Die linke Achsmutter abnehmen und die linke Hinterachsabdeckungshalterung über ein Einstellansatz in den Einstellschlitz schieben.
WARNUNG
Das Radlageraxialspiel nach dem Anziehen der Achsmutter auf das vorgegebene Drehmoment prüfen. Zu großes Axialspiel kann die Stabilität und das Fahrverhalten beeinträchtigen und damit zum Verlust der Kontrolle über das Fahrzeug und damit zu schweren oder tödlichen Verletzungen führen. (00285b)
4. Einstellansatz, Unterlegscheibe und Achsmutter einbauen.
a. Die Antriebsriemenspannung einstellen. Siehe Wartung und Schmierung → Hinterradantriebsriemen: Softail-Modelle.
b. Die Hinterachsmutter auf ein Drehmoment von 88 N·m (65 ft-lbs) anziehen.
c. Prüfen, ob der Federclip eingebaut werden kann. Gegebenenfalls die Achsmutter nicht fester als 88 N·m (65 ft-lbs) anziehen und die Achsbohrung und Mutternschlitze aufeinander ausrichten. Federclip anbringen.
5. Die Hinterachsabdeckungen und Befestigungsteile einbauen. Die Hinterachsabdeckung-Befestigungsteile auf ein Drehmoment von 2,3–3,3 N·m (20–30 in-lbs) anziehen.
6. Schalldämpfer einbauen. Siehe das entsprechende Werkstatthandbuch.

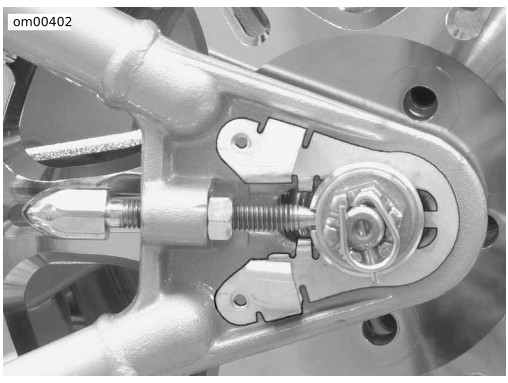

Abbildung 1. Linke Hinterachsabdeckungshalterung, eingebaut
Abbildung 2. Hinterachsabdeckungshalterung
Abbildung 3. Halterungen, Schalldämpfer eingebaut
