Das Modell FLHTCUSE5-BLK ist mit einem Road Tech™ zūmo® 660 GPS ausgerüstet, das in der Verkleidung montiert ist.
HINWEIS
Einbau
HINWEIS
  • Die Batterie einbauen, bevor die GPS-Einheit das erste Mal verwendet wird. Anleitungen zum Batterieeinbau in der Road Tech zūmo 660 Bedienungsanleitung nachschlagen.
  • Die mit dem System mitgelieferte Saugnapfbefestigung und das Netzkabel sind nur für den Einsatz in einem Kfz vorgesehen. In der Road Tech zūmo 660 Bedienungsanleitung kann der korrekte Betrieb in einem Kfz nachgeschlagen werden.
  1. Siehe Abbildung 1. Die Witterungsschutzkappe vom Halter entfernen.
  2. Die Unterseite der GPS-Einheit in den Halter einsetzen.
  3. Das obere Ende der GPS-Einheit in die Einbaustellung drücken.
Ausbau
Die GPS-Einheit entfernen, wenn das Motorrad nicht benutzt wird, um Diebstahl oder Beschädigung zu vermeiden.
  1. Siehe Abbildung 1. Den Freigabeknopf an der Seite des Halters drücken.
  2. Die GPS-Einheit aus dem Halter entfernen.
  3. Die Witterungsschutzkappe in die Halterbefestigung einrasten lassen.
  4. Die GPS-Einheit an einem sicheren Ort aufbewahren.
Funktion
Wenn die GPS-Einheit installiert ist, den Zündschalterknopf auf IGNITION (Zündung) oder ACC (Nebenverbraucher) drehen, um die GPS-Einheit einzuschalten. Wenn der Knopf auf OFF (aus) oder FORK LOCK (Gabelschloss) gedreht wird, schaltet sich die GPS-Einheit nach einer 30 Sekunden langen Verzögerung aus. Die GPS-Einheit kann auch durch seine eigene Batterie versorgt werden, indem der Netzknopf oben auf der GPS-Einheit gedrückt wird.
Setup und Betrieb der GPS-Einheit werden in der Anzeige-Hilfe und in der Road Tech zūmo 660 Bedienungsanleitung beschrieben.
Die GPS-Einheit kann mit Routen aus dem Rider Planner auf www.harley-davidson.com synchronisiert werden.
Audio über die Lautsprecher
Anhand folgender Schritte kann das GPS-Audio durch die Motorradlautsprecher geleitet werden.
  1. Siehe Abbildung 2. Das Audiokabel an den AUX-Anschluss des hochentwickelten Soundsystems anschließen. Das andere Kabelende an die Audio-Ausgangsbuchse an der oberen, rechten Seite der Verkleidung anschließen.
    2. HINWEIS
    Das Soundsystem wechselt automatisch in den AUX-Modus, wenn das Audiokabel angeschlossen ist. Das GPS-Audio ist nur im AUX-Modus zu hören. Um Radio oder den Wetterdienst zu hören, den Betriebsartenwahlschalter MODE SEL an den rechten Handbedienungselementen drücken, um die gewünschte Funktion auf der LCD-Anzeige des Soundsystems auszuwählen. Um wieder den Ton der GPS-Einheit zu aktivieren, muss der Betriebsartenwahlschalter MODE SEL gedrückt werden, damit wieder der AUX-Modus ausgewählt werden kann.
  2. Siehe HOCHENTWICKELTES AUDIOSYSTEM → Bedienungselemente am linken Lenker → Linke Soundbedienungselemente. Die Lautstärke mit den Anzeige-Lautstärkereglern auf der GPS-Einheit und dem AUDIO-Schalter an den linken Handbedienungselementen einstellen.
1GPS-Einheit
2Halter
3Freigabeknopf
4Witterungsschutzkappe
Abbildung 1. Road Tech zūmo 660 GPS: FLHTCUSE5-BLK

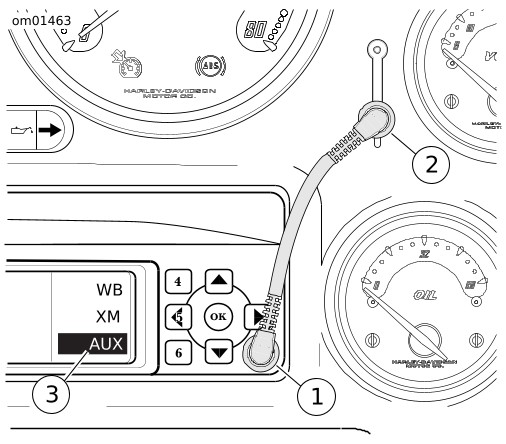

1AUX-Anschluss des Soundsystems
2GPS-Audio-Ausgangsbuchse
3AUX-Auswahl
Abbildung 2. GPS-Audio über die Lautsprecher: FLHTCUSE5-BLK
