Fehlersuche im Betrieb

Siehe das Handbuch zur elektrischen Diagnose für Touring-Modelle und Beilage zum Werktstatthandbuch für das FLHTCSE2-Modell bezüglich aller Informationen zu Systemdiagnose und Fehlersuche an der Elektrik.

HINWEIS

Innerhalb der Einheit befinden sich keine reparierbaren bzw. austauschbaren Teile, sämtliche Reparaturarbeiten dem Fachpersonal überlassen. Ein Zerlegen der Einheit könnte zu Sachschäden und/oder Fehlfunktionen dieses oder anderer Geräte führen. (00172a)

WARNUNG

Die Einheit nicht zerlegen. Wenn der CD-Spieler zerlegt wird bzw. wenn die Sicherheitsverriegelung ausfällt oder manipuliert wird, kann Laserstrahlung austreten. Laserstrahlung kann zu schweren oder tödlichen Verletzungen führen. (00087a)

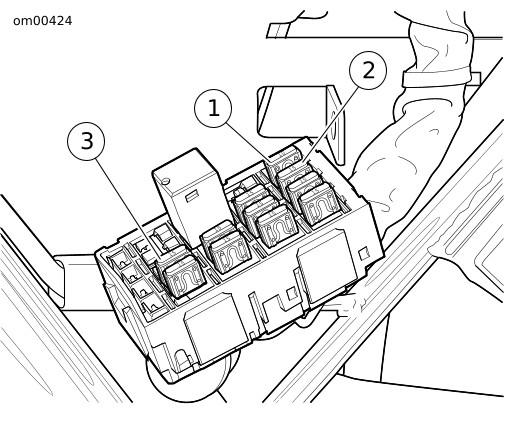

1	Radiospeicher (15 A)
2	Radio-Stromversorgung (10 A)
3	Radioverstärker (15 A)

Abbildung 1. Radiosicherungen: FLHTCSE2

Radiosicherungen

Wenn die Sicherungen für das Radio ausgewechselt werden müssen, richten Sie sich nach den Anweisungen zur Erneuerung der Sicherungen in diesem Handbuch oder suchen Sie Ihren Harley-Davidson-Händler zur Durchführung der Arbeiten auf.

Siehe Abbildung 1. Radiosicherungen befinden sich im Sicherungsblock unter der linken Seitenabdeckung.

Die 15-A-Sicherung (1) sorgt für eine direkte und ununterbrochene Stromversorgung des Radiospeichers und der Uhr; wenn das interne Relais aktiviert wird, werden auch die Hauptstromkreise des Radios versorgt.
Die 10-A-Sicherung (2) leitet die Stromversorgung durch die Aktivierung eines internen Relais an das Radio.
Die Stromversorgung zum Verstärker im Radio erfolgt über die 15-A-Sicherung (3).

Die Radiosicherungen entfernen und den Schmelzeinsatz überprüfen. Die Sicherung ersetzen, wenn der Schmelzeinsatz durchgebrannt oder gebrochen ist. Es werden Automobilsicherungen vom Typ ATO verwendet.

HINWEIS

Ersatzsicherungen (10 A und 15 A) befinden sich in der Sicherungsblockabdeckung.
