Kompass-/Kursanzeige auf der Karte
Siehe Abbildung 1. Der Kompass wird in der oberen rechten Ecke der Karte angezeigt. Die Kursanzeige wird in der Mitte der Karte angezeigt. Die Funktion des Symbols basiert auf der Einstellung der Kartenausrichtung („Norden oben“ oder „nach oben“).
HINWEIS
Die Kompassnadel besteht aus zwei Teilen. Der rote Teil der Nadel zeigt nach Norden. Der weiße Teil zeigt nach Süden.
Norden oben: Die Karte ist immer mit Norden nach oben ausgerichtet (oberer Bildschirmrand). Der Kompass zeigt immer nach oben (Norden).
Nach oben: Die Fahrtrichtungsanzeige wird nun wie ein herkömmlicher Kompass betrieben, wobei oben die vorne liegende Richtung anzeigt und die drehbare Kompassnadel in Richtung Norden zeigt.
HINWEIS
Wenn andere Bildschirme angezeigt werden, zeigt das System den aktuellen Kurs in der Statusleiste an.
Kompass in Originalgröße
Zum Anzeigen des Fahrzeugkurs kann auch ein Kompass in Originalgröße angezeigt werden.
  1. Bei angezeigter Karte auf die Optionsschaltfläche drücken.
  2. Siehe Abbildung 2. Kompass auswählen.
HINWEIS
  • In manchen Regionen werden die Navigations- oder Kartenfunktionen des 6.5 Radios nicht unterstützt. Hier wird durch Drücken der Navigationstaste auf dem Display der Kompass in Originalgröße angezeigt.
  • Das Motorrad muss fahren, damit der aktuelle Kurs ermittelt werden kann. Wenn der aktuelle Kurs nicht bekannt ist, zeigt der Kompass in Originalgröße Fragezeichen an.

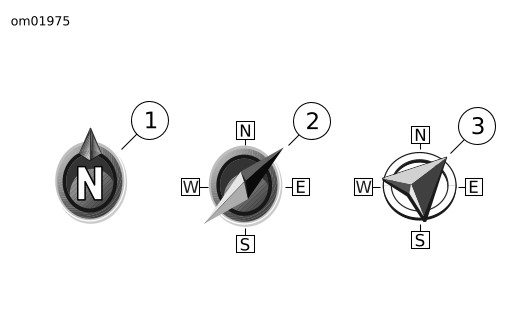

1Kompass – Norden oben
2Nach oben ausgerichteter Kompass
3Fahrzeugkursanzeige
Abbildung 1. Kompass-/Fahrzeugkursanzeige

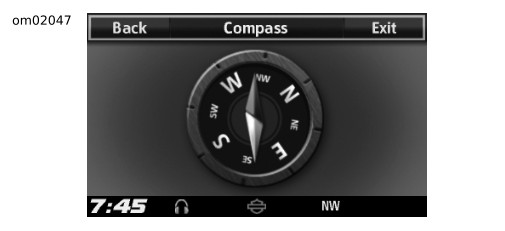

Abbildung 2. Kompass
