Ausbau
HINWEIS
Den Sozius-Sitzhalteriemen vor dem Ausbau des Sitzes lösen. Andernfalls kann die Lackierung des hinteren Schutzblechs beschädigt werden. (00225a)
  1. Fahrer- und Soziusrückenlehne entfernen, sofern vorhanden.
  2. Die linke Satteltasche ausbauen.
  3. Siehe Abbildung 1. Den Befestigungsteil aus der Sitzriemenhalterung entfernen.
  4. Am Riemen nach oben ziehen, um ihn aus dem Schlitz in der Halterung zu lösen. Den Sitzriemen zur Sitzseite verschieben.
  5. Den Befestigungsteil entfernen, um den Sitz vom Hinterradschutzblech abzunehmen.
  6. Den Sitz nach hinten drücken, um die Zunge an der Vorderseite des Sitzes aus dem Schlitz im Rahmenrücken zu lockern.
  7. Den Sitz vom Rahmen abheben.

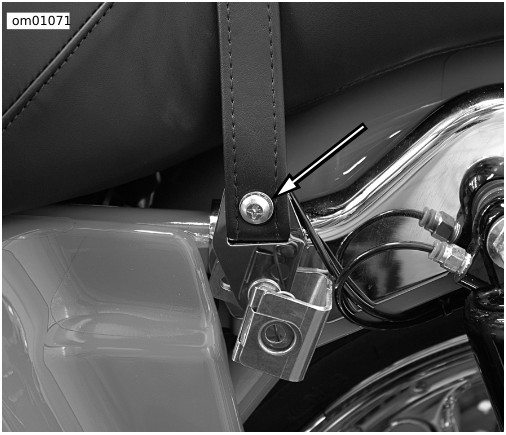

Abbildung 1. Befestigungsteil für die Sitzriemenhalterung: FLHRSE3
1Sitz
2Sitzriemen
3Sitzriemenhalterung
4Sitzbefestigungsteil
Abbildung 2. Sitz: FLHRSE3
Einbau
1. Den Sitz auf den Rahmenrücken legen.
2. Siehe Abbildung 3 und Abbildung 4. Den Sitz an der Vorderseite kräftig nach unten und hinten drücken, bis die Zunge in den Schlitz im Rahmenrücken eingreift.
3. Den Sitz nach vorne schieben, bis die Sitzhaltemutter des Hinterradschutzblechs im Loch in der Halterung zentriert ist.
4. Den Befestigungsteil anbringen, um den Sitz am Hinterradschutzblech zu befestigen.
HINWEIS
Wenn die Sitzarretiermutter beschädigt ist oder verloren wurde, siehe das Werkstatthandbuch bezüglich Anweisungen.
5. Das Ende des Sitzriemens im Schlitz der Sitzriemenhalterung einführen.
6. Sitzriemenhalterung einbauen und auf ein Drehmoment von 5,4–8,1 N·m (48–72 in-lbs) anziehen.
7. Den Sitz nach oben ziehen, um sicherzustellen, dass er vorne und hinten richtig befestigt ist.
WARNUNG
Den Sitz nach dem Einbau nach oben ziehen, um sicherzustellen, dass er in der korrekten Position eingerastet ist. Ein loser Sitz kann sich während der Fahrt verschieben, zum Verlust der Kontrolle über das Fahrzeug und zu schweren oder tödlichen Verletzungen führen. (00070b)
8. Die Satteltasche anbauen.
9. Fahrer- und Soziusrückenlehnen einbauen.
1Zunge
2Sitzunterseite
Abbildung 3. Sitzzunge
1Schlitz
2Rahmenrücken
Abbildung 4. Sitzbefestigungsschlitz
