WARNUNG
Das Maximalgewicht für die Satteltaschen keinesfalls überschreiten. Das Gewicht gleichmäßig auf beide Satteltaschen verteilen. Ein Überladen der Satteltaschen kann zu einem Verlust der Kontrolle über das Fahrzeug und damit zu schweren oder tödlichen Verletzungen führen. (00383a)
HINWEIS
Das Maximalgewicht jeder Satteltasche beträgt 6,8 kg (15 lb).
Satteltaschenlautsprecher
Die Satteltaschen und Lautsprecher sind so ausgeführt, dass das Eindringen von Wasser verhindert wird und dass Wasser beim Waschen und Fahren unter allen Witterungsbedingungen abfließen kann. Um stehendes Wasser aus den Lautsprechern zu entfernen, die Satteltaschen öffnen und Wasserrückstände sacht aus den Lautsprechern schütteln.
Verriegeln
Siehe Abbildung 1. Den Schlüssel einstecken und um 1/4-Drehung Richtung Fahrzeugfront drehen. Den Schlüssel wieder in die Mitte drehen und den Schlüssel abziehen.
Entsperren
Siehe Abbildung 1. Den Schlüssel einstecken und um 1/4-Drehung Richtung Fahrzeugheck drehen. Den Schlüssel wieder in die Mitte drehen und den Schlüssel abziehen.
Öffnung
  1. Siehe Abbildung 1. Satteltasche entriegeln.
  2. Den Satteltaschenhebel anheben.
  3. Den Deckel von der Innenseite der Satteltasche anheben.
Schließen
  1. Siehe Abbildung 1. Den Satteltaschendeckel zuklappen.
  2. Den Hebel nach unten drücken, bis die Verriegelungen einrasten. Überprüfen, dass der Deckel sicher geschlossen ist.
  3. Die Satteltasche abschließen.
Ausbauen
  1. Siehe Abbildung 1. Die Satteltasche öffnen.
    2. HINWEIS
    Manche Fahrzeuge sind mit Befestigungsbolzen ausgestattet, die über einen Drahtbügel leicht per Hand zu lösen sind. Bei internationalem Modellen ist ein Schlitzschraubendreher erforderlich.
  2. Siehe Abbildung 2. Die Befestigungsbolzen eine 1/4-Umdrehung gegen den Uhrzeigersinn drehen, um die Satteltasche von der Befestigungshalterung zu lösen.
  3. Siehe Abbildung 3 und Abbildung 4. Die Audiokabelbaumsteckverbinder abziehen.
  4. Die Satteltasche aus der Satteltaschenschiene heben.
HINWEIS
Die Satteltasche nicht über den Boden ziehen oder schleifen. Die Satteltasche auf eine ebene Fläche stellen, um ein Umkippen zu verhindern. Unsachgemäße Behandlung kann die Satteltaschen beschädigen.
Einbauen
  1. Siehe Abbildung 1. Die Satteltasche vorsichtig auf der Satteltaschenschiene aufsetzen; dabei die Befestigungsbolzen auf die Stützhalterung ausrichten.
  2. Siehe Abbildung 3 und Abbildung 4. Den Audiokabelbaumsteckverbinder anschließen.
  3. Siehe Abbildung 2 und Abbildung 5. Die Befestigungsbolzen nach innen drücken und um eine 1/4-Umdrehung im Uhrzeigersinn drehen, um die Satteltasche an der Halterung zu befestigen.
  4. Sicherstellen, dass die Satteltasche sicher befestigt ist.
  5. Die Satteltasche herunterklappen und verriegeln.
1Satteltaschenschloss
2Entsperrte Stellung (Richtung Fahrzeugheck)
3Gesperrte Stellung (Richtung Fahrzeugfront)
4Hebel
Abbildung 1. Satteltasche
1Befestigungsbolzen
2Satteltaschenschiene
Abbildung 2. Ausbau/Einbau der Satteltasche

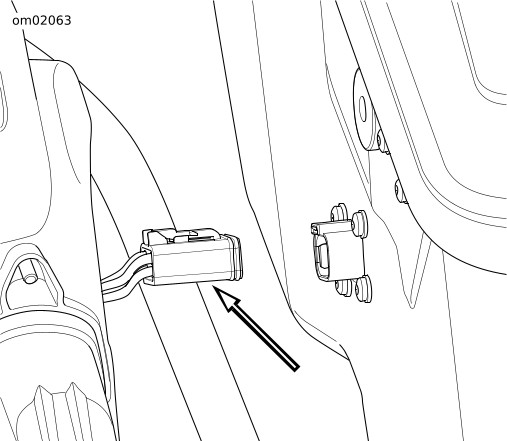

Abbildung 3. Audiokabelbaumsteckverbinder rechts

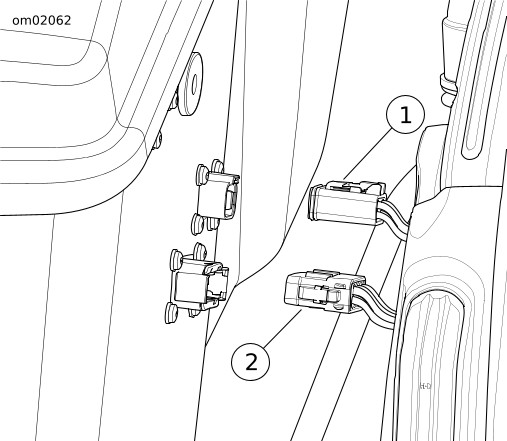

1Lautsprecher-Steckverbinder
2Verstärkerkabelbaum-Steckverbinder
Abbildung 4. Audiokabelbaumsteckverbinder links
Abbildung 5. Einbau der Befestigungsbolzen (Detailansicht)
