- Siehe Abbildung 1. Mit einem 4,5 mm Tiefbett-Steckschlüssel mit flexiblem Treiber die Sechskanteinstellschrauben in der Nähe der Unterkante der Innenverkleidung drehen.
- Scheinwerfer einstellen.
- Horizontal: Um den Scheinwerfer horizontal einzustellen, entweder die linke oder rechte Einstellschraube drehen.
- Vertikal: Beide Einstellschrauben gleich weit drehen, um den Scheinwerfer vertikal einzustellen. Anleitung zum Einstellen des Scheinwerfers siehe Tabelle 1.
Tabelle 1. Drehung der Sechskantstellschraube FLTR
SECHSKANTSTELLSCHRAUBE | DREHUNG | BEWEGUNG DES LICHTSTRAHLS |
|---|---|---|
Nur nach links | im Uhrzeigersinn | Nach rechts |
Nur nach rechts | gegen den Uhrzeigersinn | |
Nur nach links | gegen den Uhrzeigersinn | Nach links |
Nur nach rechts | im Uhrzeigersinn | |
Gleichmäßig nach links und rechts | im Uhrzeigersinn | Nach oben |
Gleichmäßig nach links und rechts | gegen den Uhrzeigersinn | Nach unten |

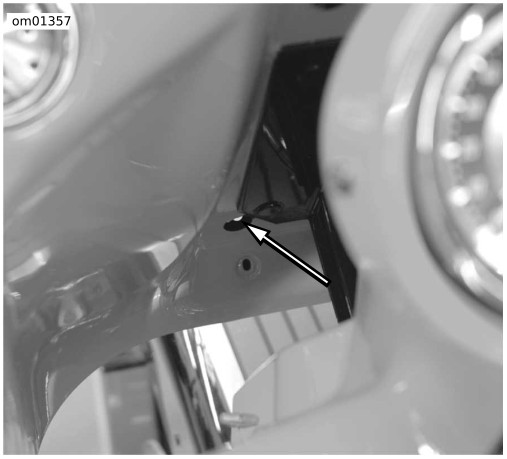

Abbildung 1. Scheinwerfereinsteller (linke Seite abgebildet)
