Zünd-/Gabelschlossschlüssel
Der Zündschlüssel verriegelt den Zündschalter, um den unerlaubten Gebrauch oder Diebstahl des Motorrads zu verhindern. Mit demselben Schlüssel lässt sich über das Gabelschloss das unerlaubte Bewegen des Motorrads verhindern.
Siehe Abbildung 1. Bei Verlust kann der Schlüssel dank der eindeutigen Schlüsselnummer von einem Harley-Davidson Händler ersetzt werden. Die Schlüsselnummer (2) ist auf der Oberseite des Schlüssels unter der Kunststoffabdeckung (1) aufgedruckt. Tragen Sie Ihre Schlüsselnummer in der dafür vorgesehenen Zeile auf der Seite „Persönliche Informationen und Händlerinformationen“ vorne in der Bedienungsanleitung ein.
| 1 | Deckel |
| 2 | Schlüsselnummer |
Abbildung 1. Zünd-/Gabelschlossschlüssel
Zündschalter
WARNUNGDie automatische Tageslicht-Scheinwerferfunktion verbessert die Sichtbarkeit des Fahrzeugs für andere Verkehrsteilnehmer. Sicherstellen, dass der Scheinwerfer jederzeit eingeschaltet ist. Für andere Verkehrsteilnehmer schlecht sichtbare Fahrzeuge können zu Unfällen mit schweren oder tödlichen Verletzungen führen. (00030b)
Der Zündschalter steuert die elektrischen Funktionen. Siehe Tabelle 1.
HINWEIS
Das Fahrzeug gegen Diebstahl schützen. Ein nicht abgeschlossenes Motorrad kann zu Diebstahl und/oder zu Sachschäden führen. (00151b)
WARNUNGDas Fahrzeug nicht mit verriegelten Gabeln betreiben. Durch verriegelte Gabeln wird die Wendefähigkeit des Fahrzeugs eingeschränkt, was zu schweren oder tödlichen Verletzungen führen kann. (00035a)
HINWEIS
Die Schließzylinder dürfen nicht mit Mineralöl oder Graphit geschmiert werden. Das könnte dazu führen, dass die Schlösser nicht funktionieren. (00152a)
HINWEIS
- Die Instrumentenbeleuchtung und die Scheinwerfer leuchten, wenn sich der Schalter in der Position IGN (Zündung) befindet; dies ist in manchen Ländern gesetzlich vorgeschrieben. Siehe Tabelle 1.
- Den Zündschlüssel vom Zündschloss abziehen, während das Motorrad in Betrieb ist. Wenn der Schlüssel nicht abgezogen wird, kann er herausfallen.
- Lässt man das Motorrad längere Zeit mit dem Zündschalter in der Stellung ACC (Nebenverbraucher) stehen, kann sich die Batterie entladen. In Stellung ACC (Nebenverbraucher) schaltet sich die Zündung des Motorrads nach zwei Stunden automatisch aus, um eine vollständige Entladung der Batterie zu verhindern. Um den normalen Betrieb wieder aufzunehmen, den Zündschalter auf OFF (Aus) zurückdrehen und dann in die gewünschte Stellung bringen.
Tabelle 1. Zündschalter-Positionen
SCHALTER POSITION | FUNKTION |
|---|---|
OFF (Aus) | Zündung, Beleuchtung und Nebenverbraucher sind ausgeschaltet. |
NEBENVERBRAUCHER (ACC)* | Nebenverbraucher sind eingeschaltet. Warnblinkanlage kann verwendet werden. Instrumentenbeleuchtung ist eingeschaltet. Der Scheinwerferschalter kann auf Fernlicht oder Abblendlicht gestellt werden. Bremsleuchte und Signalhorn können aktiviert werden. |
IGN (Zündung)* | Zündung, Beleuchtung und Nebenverbraucher sind eingeschaltet. |
*Internationale Modelle verfügen über eine zusätzliche Funktion – Markierungsleuchte und Schlussleuchte sind ebenfalls eingeschaltet. | |
Alle Modelle außer FXDL
Siehe Abbildung 2. Der Zündschalter befindet sich auf der Instrumententafel an der Tankoberseite.
Entsperren: Zum Entsperren des Schalters den Schlüssel einführen und im Uhrzeigersinn auf die entsperrte Stellung drehen.
Bedienung: Den Schalter drehen, um die Position ACC (Nebenverbraucher) oder IGN (Zündung) auszuwählen. Siehe Tabelle 1.
Sperren: Der Schalter kann in der Position OFF (Aus) oder ACC (Nebenverbraucher) gesperrt werden. Zum Sperren des Schalters die Schalterabdeckung anheben, den Schlüssel einstecken und nach links in die Sperrstellung bringen.
HINWEIS
Vor dem Abschließen des Motorrads den Zündschalter auf OFF (Aus) stellen. Wenn der Zündschalter in der Position ACC (Nebenverbraucher) verbleibt, bleibt die Instrumentenbeleuchtung eingeschaltet, wodurch die Batterie entladen wird. (00492b)
| 1 | Sperren |
| 2 | Entsperren |
| 3 | Geöffnete Schalterabdeckung |
| 4 | ACC (Nebenverbraucher) |
| 5 | OFF (Aus) |
| 6 | IGN (Zündung) |
Abbildung 2. Zündschalter: Alle Modelle außer FXDL, FXDLS
FXDL

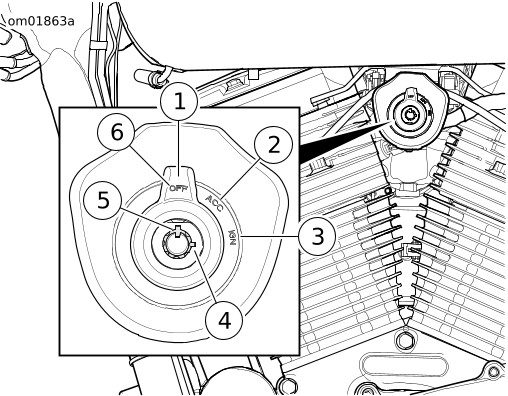

Siehe Abbildung 3. Der Zündschalter befindet sich an der linken Fahrzeugseite zwischen den Motorzylindern.
Entsperren: Zum Entriegeln des Daumenhebels Schlüssel einführen und nach rechts drehen. Den Schlüssel vom Zündschalter abziehen, bevor das Motorrad in Betrieb genommen wird.
Bedienung: Mit dem Daumenhebel kann die Stellung ACC (Nebenverbraucher) oder IGN (Zündung) gewählt werden. Zündschalterfunktionen siehe Tabelle 1.
Sperren: Daumenhebel auf OFF (aus) schwenken. Zum Sperren des Daumenhebels den Schlüssel einstecken und nach links drehen. Anschließend den Schlüssel abziehen.
| 1 | Sperren |
| 2 | Entsperren |
| 3 | IGN (Zündung) |
| 4 | ACC (Nebenverbraucher) |
| 5 | OFF (Aus) |
| 6 | Daumenhebel |
Abbildung 3. Zündschalter: FXDL
