Siehe Abbildung 1. Das Motorrad hat folgende drei Sicherungen, die die elektrischen Systeme schützen.
Hauptsicherung (1): Eine 40-A-Sicherung, die alle Kreise schützt, einschließlich der zusätzlich durch die 15-A-Batteriesicherung geschützten Kreise. Fällt diese Sicherung aus, bleibt das Motorrad stehen. Einen Harley-Davidson Händler aufsuchen.
P&A-Sicherung (2): Eine 15-A-Sicherung, die die Stromkreise jeglichen eingebauten Zubehörs schützt.
Batteriesicherung (3): Eine 15-A-Sicherung zum Schutz sämtlicher Stromkreise. Brennt die Batteriesicherung bei laufendem Motor durch, läuft der Motor weiter und wichtige Stromkreise wie der ABS-Bremsenstromkreis funktionieren weiterhin. Beim Ausfall dieser Sicherung wird ein Diagnosecode ausgegeben. Einen Harley-Davidson Händler aufsuchen.
Alle anderen elektrischen Schutzvorrichtungen des Motorrads sind Teil der Zentralsteuergerät (BCM). Das BCM erkennt Zustände einzelner Stromkreise, unterbricht die Stromversorgung nach Bedarf und setzt Stromkreise zurück. Wenn das Ersetzen einer Sicherung oder das Ein- und Ausschalten des Motorrads das Problem nicht beseitigt, einen Harley-Davidson-Händler aufsuchen.
Austausch von Sicherungen
HINWEIS
Nicht an der Metallzunge (2) ziehen, um die Seitenabdeckung abzunehmen. Dies kann zur Beschädigung der Abdeckung führen.
- Siehe Abbildung 2. Die linke Seitenabdeckung entfernen.
- Kunststoffzunge (3) nach oben drücken, um die Metallzunge (2) aus der Elektriktafel zu lösen.
- Nach außen und oben ziehen, um die Abdeckung von den Zungen der Elektriktafel (5) abzuziehen.
- Siehe Abbildung 1. Fehlerverdächtige Sicherung durch eine neue Sicherung ersetzen.
- Siehe Abbildung 2. Die linke Seitenabdeckung anbringen.
- Die Schlitze (4) an den Zungen (5) ausrichten.
- Die Abdeckung in Position schieben, bis die Kunststoffzunge (3) in die Metallzunge (2) greift.
| 1 | Haupt |
| 2 | P&A |
| 3 | Batterie |
Abbildung 1. Sicherungsblock

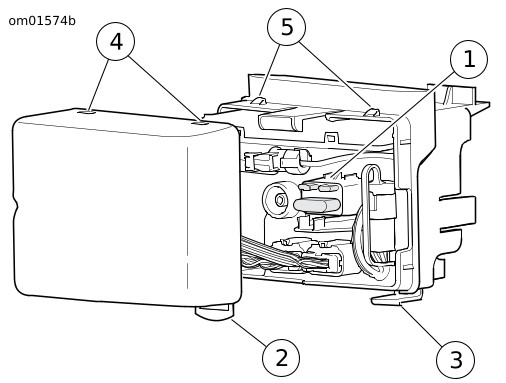

| 1 | Sicherungsblock |
| 2 | Metallzunge |
| 3 | Kunststoffzunge |
| 4 | Abdeckungsschlitz (2) |
| 5 | Zunge der Elektriktafel (2) |
Abbildung 2. Elektriktafel (linke Seite)
