Warnleuchte Kraftstoffstand niedrig

Leuchtet: Siehe Abbildung 1. Die Warnleuchte „Kraftstoffstand niedrig“ (1) leuchtet, wenn der Kraftstoffstand im Tank den unteren Füllstandgrenzwert erreicht (ungefähr). Siehe Tabelle 1.

Blinkt: Kontinuierliches Blinken der Warnleuchte „Kraftstoffstand niedrig“ weist darauf hin, dass im Kraftstoffstandstromkreis ein Fehler vorliegt. Einen Harley-Davidson Händler aufsuchen.

Sicherheitsstatusleuchte

Siehe Abbildung 1. Bei Motorrädern mit einem Sicherheitssystem leuchtet die Sicherheitsstatusleuchte (2) beim Scharfschalten des Sicherheitssystems auf. Siehe SICHERHEITSSYSTEM → Sicherheitssystem.

Wenn die Sicherheitsstatusleuchte nach dem Entschärfen des Sicherheitssystems weiterhin leuchtet, einen Harley-Davidson Händler aufsuchen.

Batteriezustandsleuchte

Siehe Abbildung 1. Die Batterieleuchte zeigt an, ob die Batterie überladen oder nicht ausreichend geladen ist. Siehe Wartung und Schmierung → Wartung der Batterie.

Geschwindigkeitsregelung: FXDLS

Siehe Abbildung 1. Die Kontrollleuchte der Geschwindigkeitsregelung (3) leuchtet, wenn die Geschwindigkeitsregelung eingeschaltet ist. Siehe Tabelle 1.

Antiblockiersystemleuchte (ABS) (falls vorhanden)

WARNUNG

Falls die ABS-Leuchte weiterhin bei Geschwindigkeiten von über 5 km/h (3 mph) blinkt oder kontinuierlich leuchtet, funktioniert das ABS nicht. Die Standardbremsanlage funktioniert zwar, die Räder können jedoch blockieren. Mit einem Harley-Davidson-Händler Kontakt aufnehmen, um das ABS reparieren zu lassen. Ein blockiertes Rad kann rutschen und zum Kontrollverlust über das Fahrzeug führen, was schwere oder tödliche Verletzungen zur Folge haben kann. (00361b)

Blinkt: Siehe Abbildung 1. Bei Fahrzeugen mit ABS beginnt die ABS-Leuchte (5) zu blinken, wenn das Fahrzeug eingeschaltet wird. Die blinkende Leuchte zeigt an, dass sich das System im Selbstdiagnosemodus befindet. Sie blinkt, bis das Motorrad eine Fahrgeschwindigkeit von mehr als 5 km/h (3 mph) erreicht hat. Das ABS ist nicht betriebsbereit, solange die Leuchte leuchtet. Siehe Tabelle 1.

Leuchtet: Kontinuierliches Aufleuchten der Leuchte zeigt eine Fehlfunktion des ABS an. Das ABS-System wird deaktiviert, und die Bremsen funktionieren wie in einem Fahrzeug ohne ABS. Einen Harley-Davidson-Händler aufsuchen, um die Wartung durchführen zu lassen.

Warnleuchte „Motorelektronik“

Siehe Abbildung 1. Die Warnleuchte Motorelektronik zeigt an, wenn das Motor/Motor-Management-System nicht normal funktioniert.

Siehe Funktionsweise → Anlassen des Motors.

1	Niedriger Kraftstoffstand
2	Sicherheit
3	Batterieentladung
4	Geschwindigkeitsregelung: FXDLS
5	ABS (ABS-Symbol wird ebenfalls angezeigt)
6	Warnleuchte Motorelektronik

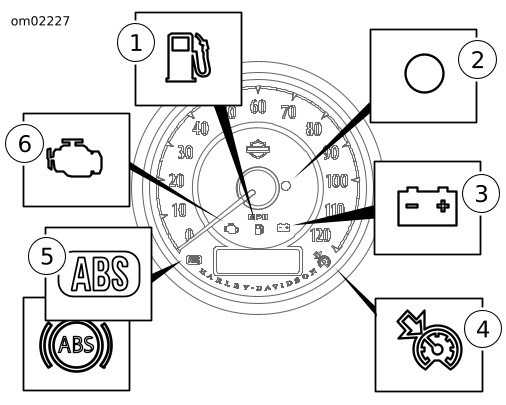

Abbildung 1. Instrumentenbeleuchtung

Tabelle 1. Instrumentenbeleuchtung des Tachometers

SYMBOL	BEZEICHNUNG	FUNKTION
	Niedriger Kraftstoffstand	Leuchtet auf, wenn der Kraftstoffstand ca. 3,1 L (0.8 USgal) oder weniger beträgt. Mit dem empfohlenen Kraftstoff so bald wie möglich auftanken.
	Sicherheitssystem	Wenn die Leuchte blinkt, ist das Sicherheitssystem scharf geschaltet.
	Batterieentladung	Zeigt an, ob die Batterie überladen oder nicht ausreichend geladen ist.
	Geschwindigkeitsregelung	Gelb: Gelb bedeutet, die Geschwindigkeitsregelung ist eingeschaltet. Grün: Grün bedeutet, es ist eine Reisegeschwindigkeit eingestellt und das Motorrad fährt mit dieser Geschwindigkeit.
	ABS	Blinkt solange, bis 5 km/h (3 mph) erreicht sind und das ABS betriebsbereit ist.
	Warnleuchte Motorelektronik	Leuchtet, wenn die Motordiagnose einen elektrischen Fehler festgestellt hat.
