| 1. | Siehe Abbildung 2. Den Schnappverschluss (1) an der Oberseite des Schirms (2) entfernen. a. Siehe Abbildung 1. Einen kleinen Schraubendreher durch die Öffnung (1) an der linken Seite unter dem Schirm (2) einführen. b. Den Stopfen hochdrücken, um ihn zu entfernen. | |
| 2. | Siehe Abbildung 2. Die Scheinwerferschellenmutter (3) lockern. | |
| 3. | Den Scheinwerfer vertikal verstellen, bis er auf die horizontale Linie zeigt. Den Scheinwerfer gleichzeitig horizontal verstellen, um den Lichtstrahl gerade auszurichten. | |
| 4. | Die Scheinwerferschellenmutter auf ein Drehmoment von 14–27 N·m (120–240 in-lbs) anziehen, nachdem der Scheinwerfer korrekt positioniert wurde. | |
| 5. | Den Schnappverschluss (1) am Scheinwerferschirm (2) anbringen. |
| 1 | Loch |
| 2 | Schirm |
| 3 | Scheinwerfer |

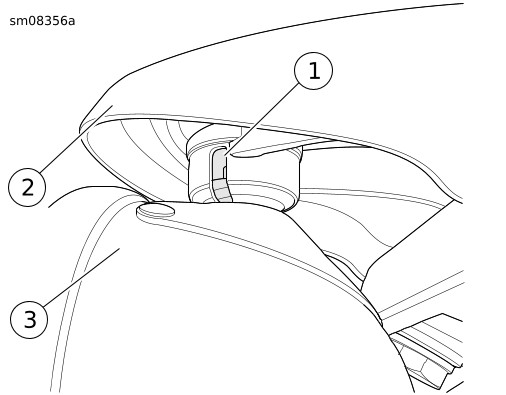

Abbildung 1. Scheinwerferschirm: FXDL-Modelle
| 1 | Schnappverschluss |
| 2 | Scheinwerferschirm |
| 3 | Schellenmutter |
Abbildung 2. Scheinwerfer: FXDL-Modelle
