Es sind fünf Kontrollleuchten vorhanden:
- Alle Modelle außer FXDL, FXDLS: In der Instrumententafel
- FXDL, FXDLS: Auf dem Drehzahlmesser.
Blinker
Siehe Abbildung 1. Die Blinkerkontrollleuchten (1, 5) blinken, wenn ein Blinker eingeschaltet ist. Wenn die Vierfach-Warnblinkanlage in Betrieb ist, blinken beide Blinker-Kontrollleuchten gleichzeitig. Siehe Tabelle 1.
Scheinwerferfernlicht
Siehe Abbildung 1. Die Kontrollleuchte für Scheinwerfer-Fernlicht (2) leuchtet, wenn das Fernlicht eingeschaltet ist oder der Lichthupenschalter betätigt wird. Siehe Tabelle 1.
Leerlaufkontrollleuchte
Siehe Abbildung 1. Die Leerlaufkontrollleuchte (3) leuchtet, wenn kein Gang eingelegt ist (Getriebe im Leerlauf). Siehe Tabelle 1.
Öldruck-Kontrollleuchte
Siehe Abbildung 1. Das Aufleuchten der Öldruck-Kontrollleuchte (4) zeigt an, dass nicht genügend Öl durch den Motor zirkuliert. Siehe Tabelle 1.
Die Kontrollleuchte leuchtet, wenn die Zündung vor Anlassen des Motors eingeschaltet wird. Bei laufendem Motor erlischt die Leuchte, wenn der Motor eine Drehzahl oberhalb des Leerlaufbereichs erreicht.
Ursachen, unter denen die Öldruck-Kontrollleuchte aufleuchten kann:
- Niedriger Ölstand. Motor sofort abstellen. Öl nachfüllen.
- Verdünntes Öl. Das Öl so bald wie möglich wechseln.
- Das Öl entspricht nicht der Betriebstemperatur. Das Öl so bald wie möglich wechseln.
- Weitere Informationen siehe Fehlersuche.
HINWEIS
Wenn die Leuchte der Öldruckanzeige nicht erlischt, immer zuerst den Ölstand prüfen. Ist der Ölstand normal und leuchtet die Kontrollleuchte weiterhin auf, den Motor sofort abstellen und erst wieder fahren, wenn die Störung gefunden wurde und die notwendigen Reparaturen durchgeführt wurden. Bei Unterlassung kann es zu Motorschäden kommen. (00157a)
| 1 | Linker Blinker |
| 2 | Fernlicht |
| 3 | Neutral |
| 4 | Öldruck |
| 5 | Rechter Blinker |
| 6 | Alle außer FXDL, FXDLS |
| 7 | FXDL, FXDLS |

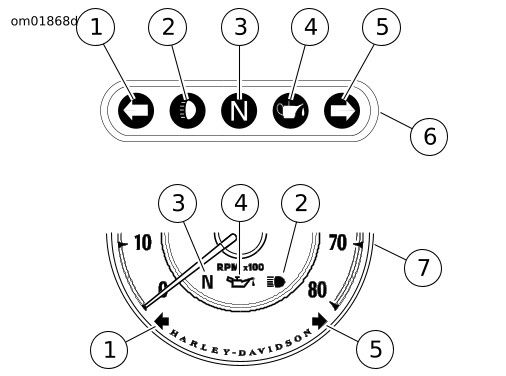

Abbildung 1. Kontrollleuchten
Tabelle 1. Kontrollleuchten auf der Anzeigeleiste
SYMBOL | BEZEICHNUNG | FUNKTION |
|---|---|---|
 | Linker Blinker | Blinkt bei aktiviertem Blinkerschalter zum Linksabbiegen. Zum Ausschalten den linken Blinkerschalter drücken. |
 | Fernlicht | Leuchtet bei eingeschaltetem Fernlicht. Den Abblendlichtschalter drücken, um das Abblendlicht einzuschalten. |
 | Neutral | Leuchtet bei Getriebe in Leerlaufstellung (NEUTRAL). |
 | Öldruck | Wenn die Kontrollleuchte ständig leuchtet, den Motor abstellen und den Ölstand prüfen. |
 | Rechter Blinker | Blinkt bei aktiviertem Blinkerschalter zum Rechtsabbiegen. Zum Ausschalten den rechten Blinkerschalter drücken. |
