Spezialwerkzeuge
BeschreibungTeilenummerMenge
SCHRAUBENSCHLÜSSEL
14900080
1

Berechnen der Last
HINWEIS
Die Gesamtsumme des Fahrergewichts und Soziusgewichts plus Gepäck und Zubehör darf das maximal zulässige Zusatzgewicht nicht überschreiten. Siehe Tabelle 1.
  1. Das Gewicht von Fahrer und Ausrüstung addieren, um das gesamte Fahrergewicht zu erhalten.
  2. Unabhängig davon das Gewicht von Sozius, dessen Ausrüstung, Gepäck und Ausrüstung hinzufügen.
Tabelle 1. Maximal zulässiges Zusatzgewicht: FXDLS
MODELL
TECHNISCHE DATEN
lb
kg
FXDLS
411
186
Die Stoßdämpfervorspannung ermitteln.
  1. Unter FAHRERGEWICHT die Zeile ermitteln, die das Gesamtgewicht des Fahrers und seiner Ausrüstung enthält. Siehe Tabelle 2.
  2. In der Zeile SOZIUS, GEPÄCK UND ZUBEHÖR das Spalte Gesamtgewicht für Sozius, Gepäck und Zubehör bestimmen.
  3. Die Zahl am Schnittpunkt der Zeile FAHRERGEWICHT und der Spalte SOZIUS, GEPÄCK UND ZUBEHÖR gibt die Vorspannungsmessstelle an.
Tabelle 2. Messung der Stoßdämpfervorspannung: FXDLS
FAHRERGEWICHT
SOZIUS, GEPÄCK UND ZUSÄTZLICHES ZUBEHÖR
lb
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
kg
0
5
9
14
18
23
27
32
36
41
45
50
54
59
64
68
lb
kg
MESSUNG ZWISCHEN OBERSEITE DER EINSTELLMUTTER UND UNTERSEITE DES KONUS (mm)
100
45
16
17
19
20
21
23
24
25
27
28
29
31
32
110
50
16
17
18
20
21
22
24
25
26
28
29
30
32
33
120
54
16
18
19
20
22
23
25
26
27
29
30
31
33
34
130
59
16
17
19
20
21
23
24
25
27
28
29
31
32
34
35
140
64
16
17
18
20
21
22
24
25
26
28
29
30
32
33
34
36
150
68
17
18
19
21
22
23
25
26
27
29
30
31
33
34
35
37
160
73
17
19
20
21
23
24
25
27
28
30
31
32
34
35
36
38
170
77
18
20
21
22
24
25
26
28
29
30
32
33
34
36
37
38
180
82
19
21
22
23
25
26
27
29
30
31
33
34
35
37
38
39
190
86
20
22
23
24
26
27
28
30
31
32
34
35
36
38
39
40
200
91
21
22
24
25
26
28
29
30
32
33
35
36
37
39
40
41
210
95
22
23
25
26
27
29
30
31
33
34
35
37
38
39
41
42
220
100
23
24
26
27
28
30
31
32
34
35
36
38
39
40
41
42
230
104
24
25
27
28
29
31
32
33
35
36
37
39
40
41
42
43
240
109
25
26
27
29
30
31
33
34
35
37
38
40
41
42
43
44
250
113
26
27
28
30
31
32
34
35
36
38
39
40
41
42
43
44
260
118
27
28
29
31
32
33
35
36
37
39
40
41
42
43
44
45
Stoßdämpfereinstellung
WARNUNG
Beide Stoßdämpfer gleichmäßig einstellen. Eine falsche Einstellung kann das Fahrverhalten und die Fahrzeugstabilität beeinträchtigen, was zu schweren oder tödlichen Verletzungen führen kann. (00036b)
HINWEIS
Stoßschäden vermeiden. Sicherstellen, dass die Gewinde der Stoßdämpfer sauber und frei von Verunreinigungen sind, bevor die Einstellmuttern des Stoßdämpfers gelöst oder angezogen werden. (00646b)
HINWEIS
Um Schäden an den Einstell- und Sicherungsmuttern zu verhindern, stets den SCHRAUBENSCHLÜSSEL (Teilenummer:14900080) verwenden, der mit dem Motorrad mitgeliefert wird.
  1. Gegebenenfalls die Gewinde des Stoßdämpfers reinigen.
  2. Siehe Abbildung 1. Die obere Sicherungsmutter (2) mithilfe des Schraubenschlüssels (5) gegen den Uhrzeigersinn drehen, um den Ring zu lösen.
    3. HINWEIS
    Siehe Abbildung 1. Die untere Einstellmutter (1) im Uhrzeigersinn drehen, um die Vorspannung zu erhöhen. Die untere Einstellmutter gegen den Uhrzeigersinn drehen, um die Vorspannung zu verringern.
  3. Die Vorspannung an der Messstelle messen. Siehe Tabelle 2.
    1. Den Schraubenschlüssel mit dem hinteren Ende an die Stoßdämpferkappe (3) anlegen.
    2. Auf der Skala den Messwert aus der Vorspannungstabelle suchen.
    3. Die untere Einstellmutter (1) drehen, um die Oberseite der Mutter an dem Messwert (4) auf der Skala auszurichten.
  4. Mithilfe des Werkzeugs die obere Sicherungsmutter gegen die untere Einstellmutter anziehen.
  5. Den anderen Stoßdämpfer auf dieselbe Vorspannung einstellen.
1Untere Einstellmutter
2Obere Sicherungsmutter
3Stoßdämpferkappe
4Messwert (aus der Vorspannungstabelle)
5Schraubenschlüssel

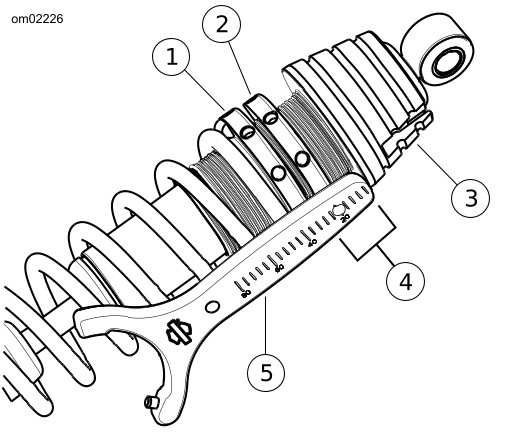

Abbildung 1. Anpassen der Stoßdämpfervorspannung
