Hauptsicherung
Siehe Abbildung 1. Eine 40-A-Hauptsicherung (2) befindet sich in der Nähe des Sicherungsblocks. Wenn die Hauptsicherung entfernt wird, unterbricht das die Stromversorgung zu allen Systemen, außer Anlasser und Anlassermotor/-magnetschalter.
Bei Ausstattung mit einer Sicherheitssystemsirene den Zündschalter EINSCHALTEN, wenn der Handsfree-Schlüsselanhänger zugegen ist, um das Sicherheitssystem zu entschärfen, bevor die Hauptsicherung entfernt wird.
Systemsicherungen
HINWEIS
Beim Austauschen der Sicherungen keinen der Schritte auslassen! Werden Schritte beim Austauschen der Sicherungen ausgelassen, so kann dies zur Beschädigung des Soundsystems und/oder anderer Fahrzeugsysteme führen. (00223a)
Siehe Abbildung 1. Sicherungen befinden sich unter der linken Seitenabdeckung.
Wenn das Problem durch einen Sicherungsaustausch nicht beseitigt wird, zur elektrischen Diagnose einen Harley-Davidson-Händler aufsuchen.
| 1. | Den Zünd-/Scheinwerferschalter in die Position OFF (Aus) stellen. HINWEIS Die Seitenabdeckung kann ohne Werkzeuge entfernt werden. Die Verkleidungsteile können abgezogen werden. Zum Einbau, die Hakenstifte an der Seitenverkleidung auf die Aufnahmeöffnungen im Rahmen ausrichten und das Seitenteil andrücken. | |
| 2. | Die linke Seitenabdeckung abnehmen. | |
| 3. | Auf die Verriegelung an der Unterseite der Sicherungsblockabdeckung (1) drücken, und die Unterseite der Abdeckung herausschwenken. Die Abdeckung ausbauen. HINWEIS Die Sicherungsblockabdeckung verfügt über einen Sicherungsabzieher (3), mit dem Sicherungen entfernt werden können. | |
| 4. | Siehe Abbildung 2. Die Sicherung entfernen und den Schmelzeinsatz überprüfen. | |
HINWEIS Immer Ersatzsicherungen des vorschriftsmäßigen Typs und mit der korrekten Amperezahl verwenden. Durch die Verwendung nicht vorschriftsmäßiger Sicherungen kann Schaden an elektrischen Systemen entstehen. (00222a) | ||
| 5. | Die Sicherung ersetzen, wenn der Schmelzeinsatz durchgebrannt oder beschädigt ist. HINWEIS Für den Austausch Kfz-Sicherungen verwenden. Die zwei Ersatzsicherungen sind im Sicherungsblock untergebracht. | |
| 6. | Die Sicherungsblockabdeckung einbauen. | |
| 7. | Die linke Seitenabdeckung anbringen. |
| 1 | Sicherungsblockabdeckung |
| 2 | Hauptsicherung |
| 3 | Sicherungsabzieher |
Abbildung 1. Bereich der Sicherungsblockhalterung

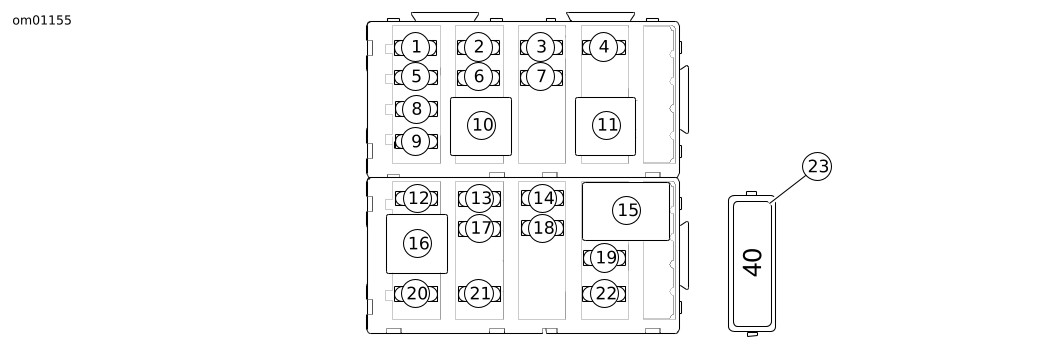

| 1 | Bremse (15 A) |
| 2 | Nebenverbraucher (15 A) |
| 3 | P&A (15 A) |
| 4 | Radio-Stromversorgung (15 A) |
| 5 | Radiospeicher (15 A) |
| 6 | Batterie (15 A) |
| 7 | Stromzufuhr zum ECM (15 A) |
| 8 | Kraftstoffpumpe (15 A) |
| 9 | Systemrelais |
| 10 | Anlasserrelais |
| 11 | P&A-Zündung (max. 2 A) |
| 12 | Instrumente (15 A) |
| 13 | Zündung (15 A) |
| 14 | Leuchtenrelais |
| 15 | Bremsrelais |
| 16 | Scheinwerfer (15A) |
| 17 | Leuchten (15 A) |
| 18 | Ersatzsicherung (15 A) |
| 19 | ABS (30 A) |
| 20 | Soundsystem-Verstärker (15 A) |
| 21 | Ersatzsicherung (30 A) |
| 22 | Hauptsicherung (40 A) |
Abbildung 2. Sicherungen
