Siehe Sicherheit geht vor → Vorschriften zum sicheren Betrieb und die nachstehend aufgeführten Sicherheitsverfahren durchsehen.

HINWEIS

Beim Auftanken keinen Kraftstoff auf das Motorrad verschütten. Auf das Motorrad verschütteten Kraftstoff sofort abwischen. Kraftstoff kann Sichtflächen beschädigen. (00147b)

HINWEIS

Für Motorräder mit Abgaskatalysatoren ausschließlich bleifreies Benzin verwenden. Die Verwendung von verbleitem Benzin führt zu Schäden an der Abgasreinigungsanlage. (00150c)

WARNUNG

Ein Motorrad mit Kraftstoff im Tank nicht im Haus oder in einer Garage lagern, wo offene Flammen, Gasbrennerzündflammen, Funkensprung oder Elektromotoren vorhanden sind. Benzin ist äußerst leicht entflammbar und hochexplosiv, was zu schweren oder tödlichen Verletzungen führen kann. (00003a)

WARNUNG

Verschütten vermeiden. Den Tankdeckel vorsichtig entfernen. Nicht über das untere Ende des Einfüllstutzens füllen, einen Luftraum zur Kraftstoffausdehnung einräumen. Nach dem Auftanken den Tankdeckel fest verschließen. Benzin ist äußerst leicht entflammbar und hochexplosiv, was zu schweren oder tödlichen Verletzungen führen kann. (00028a)

WARNUNG

Keine Tankdeckel anderer Hersteller verwenden. Tankdeckel anderer Hersteller könnten nicht richtig passen und undicht sein, was zu schweren oder tödlichen Verletzungen führen kann. Den Harley-Davidson-Händler bezüglich geeigneter Tankdeckel aufsuchen. (00034a)

HINWEIS

Wird der Kraftstofftankdeckel während längerer Zeit starkem Regen oder Waschvorgängen ausgesetzt, so könnte sich eine geringe Wassermenge zwischen dem klappbaren Deckel und dem Gewindegehäuse ansammeln. Kraftstofftankdeckel einfach entfernen und ankippen, um das Wasser abzulassen. Wasser kann nicht durch den Kraftstofftankdeckel fließen.
Die Kraftstoffstandanzeige befindet sich an der linken Tankseite und kann nicht entfernt werden.

Den Kraftstofftankdeckel abnehmen

Siehe Abbildung 1 und Abbildung 2. Zum Entfernen des Kraftstofftankdeckels den Deckel nach unten drücken und um eine 1/8-Umdrehung gegen den Uhrzeigersinn drehen. Der Tankdeckel springt heraus und kann nun gegen den Uhrzeigersinn abgeschraubt werden.

Den Kraftstofftankdeckel anbringen

Kraftstofftankdeckel im Uhrzeigersinn fest in die Gewinde des Kraftstofftanks einschrauben. Auf den Deckel drücken und um eine 1/8-Umdrehung im Uhrzeigersinn drehen, damit er in der eingedrückten Stellung gesichert ist.

HINWEIS

In diesem Kraftstofftankdeckel gibt es keinen Ratschenmechanismus, weshalb er kein Klickgeräusch von sich gibt, wenn der Deckel eingesetzt und festgezogen ist.

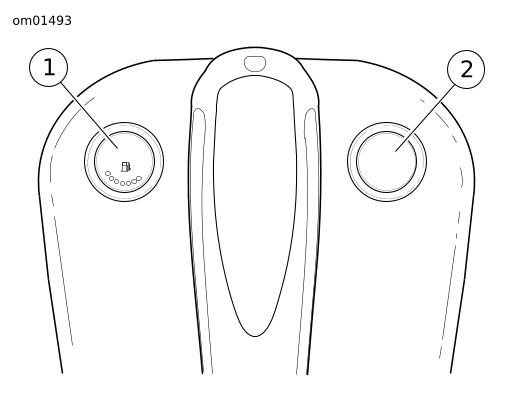

1	Kraftstoffstandanzeige
2	Kraftstofftankdeckel

Abbildung 1. Kraftstofftank

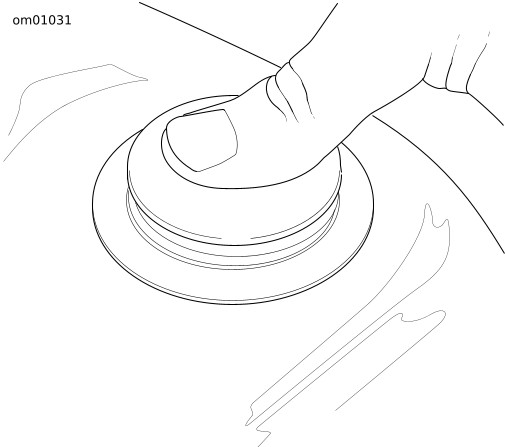

Abbildung 2. Anbringen/Abnehmen des Kraftstofftankdeckels: Bündige Befestigung

LED-Kraftstoffstandanzeige

Siehe Abbildung 1 und Abbildung 3. Die Kraftstoffstandanzeige weist sieben hellrote LED auf, die die verbleibende Kraftstoffmenge im Tank anzeigen. Siehe Tabelle 1.

HINWEIS

Die Kraftstoffstandanzeige besteht aus Spiegelglas. Für die Reinigung wird Glasreiniger empfohlen. Jede Art von scheuerndem Chromputzmittel könnte die Oberfläche und die umgebenden lackierten Flächen beschädigen.
Die Kraftstoffanzeige ist mit einem lichtempfindlichen Sensor ausgerüstet. Der Sensor bewirkt eine stärkere Leuchtkraft der Kraftstoffstandanzeige bei intensivem Außenlicht.
Verbleiben im Kraftstofftank weniger als 3,8 L (1.0 USgal) Kraftstoff, so leuchtet die Warnleuchte „Kraftstoffstand niedrig“ im Tachometer auf.
Das Tanksäulensymbol auf der LED-Kraftstoffstandanzeige ist keine Warnleuchte für niedrigen Kraftstoffstand. Es leuchtet ununterbrochen auf, wenn der Zünd-/Scheinwerferschalter in der IGNITION (Zündung) Stellung ist.

Tabelle 1. LED-Kraftstoffstandanzeige

ANZAHL DER AUFLEUCHTENDEN LEDS	KRAFTSTOFFMENGE IM KRAFTSTOFFTANK
7	Voll
6	5/6 voll
5	2/3 voll
4	1/2 voll
3	1/3 voll
2	1/6 voll
1	Weniger als 1/6 voll

1	Weniger als 1/6 voll
2	Voller Tank
3	Tanksäulensymbol (leuchtet ununterbrochen, keine Kraftstoffwarnleuchte für niedrigen Kraftstoffstand)

Abbildung 3. LED-Kraftstoffstandanzeige: Bündige Befestigung
