Soziussitzausbau
- Siehe Abbildung 1. Die Flügelschraube und die Unterlegscheibe aus der Oberseite des hinteren Schutzblechs lösen.
- Den Soziussitz von den Sitzbefestigungsschrauben zurück schieben.
- Den Sitzriemen unter dem Überwurf an der Rückseite des Fahrersitzes unterbringen.
HINWEIS
Siehe Abbildung 2. Unter dem Soziussitz ist ein dekorativer Schutzblech-Stopfen angebracht. Der Stopfen kann entfernt und unter der Soziussitz-Arretiermutter am hinteren Schutzblech eingebaut werden, wenn ohne Soziussitz gefahren wird.
Soziussitzeinbau
| 1. | Den Sitzriemen unter dem Fahrersitz herausnehmen. | |
| 2. | Den Soziussitz unter den Sitzriemen schieben und die Soziussitz-Halterung mit den Sitzhalterungsschrauben in Eingriff bringen. | |
| 3. | Die Flügelschraube mit der Unterlegscheibe festziehen, um den Soziussitz am hinteren Schutzblech zu befestigen. | |
 WARNUNGDen Sitz nach dem Einbau nach oben ziehen, um sicherzustellen, dass er in der korrekten Position eingerastet ist. Ein loser Sitz kann sich während der Fahrt verschieben, zum Verlust der Kontrolle über das Fahrzeug und zu schweren oder tödlichen Verletzungen führen. (00070b) | ||
| 4. | Den Soziussitz nach oben ziehen, um sicherzustellen, dass er richtig gesichert ist. |
Ausbau des Fahrersitzes
- Siehe Abbildung 1. Den Soziussitz ausbauen.
- Die beiden Schrauben hinten aus dem Sitz lösen.
- Die Rückseite des Sitzes anheben und nach hinten ziehen, um den Sitz auszubauen.
Einbau des Fahrersitzes
| 1. | Den Sitz zur Vorderseite des Motorrads hin schieben, um die Zunge am Rahmen im Schlitz des Sitzes eingreifen zu lassen. Dabei die Sitzrückseite auf die Sitzbefestigungszapfen absenken. | |
| 2. | Den Sitzriemen auf die Sitzbefestigungsbolzen aufsetzen. | |
| 3. | Die Sitzbefestigungsschraube anbringen. Sicher anziehen. | |
| 4. | Den Soziussitz nach Wunsch einbauen. | |
| WARNUNG Den Sitz nach dem Einbau nach oben ziehen, um sicherzustellen, dass er in der korrekten Position eingerastet ist. Ein loser Sitz kann sich während der Fahrt verschieben, zum Verlust der Kontrolle über das Fahrzeug und zu schweren oder tödlichen Verletzungen führen. (00070b) | ||
| 5. | Den Sitz und den Soziussitz nach oben ziehen, um sicherzustellen, dass sie richtig gesichert sind. |
| 1 | Soziussitzflügelschraube |
| 2 | Soziussitz |
| 3 | Sitzschrauben (2) |
| 4 | Sitz |
| 5 | Sitzbefestigungsbolzen |

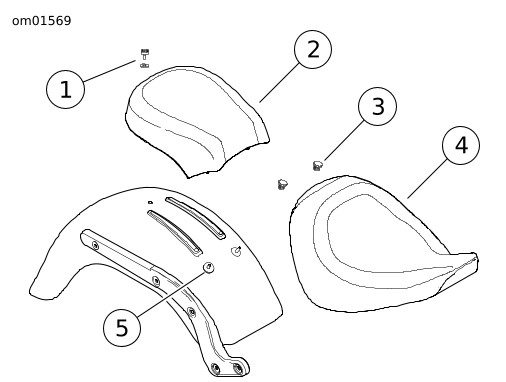

Abbildung 1. Fahrer- und Soziussitz
Abbildung 2. Stopfen des Hinterradschutzblechs (unter dem Soziussitz)
