Kontrollleuchte für 6. Gang
Siehe Abbildung 1. Die Leuchte für den 6. Gang (1) leuchtet, wenn das Getriebe im 6. Gang ist.
Warnleuchte „Kraftstoffstand niedrig“
Siehe Abbildung 1. Die Warnleuchte Kraftstoffstand niedrig (2) leuchtet, wenn ungefähr 3,8 L (1.0 USgal) Benzin im Tank verbleiben. Die Farbe der Warnleuchte „Kraftstoffstand niedrig“ ist orange.
Batteriezustandsleuchte
Siehe Abbildung 1. Die Batterie-Ladeleuchte (3) leuchtet auf, um ein zu starkes oder nicht ausreichendes Laden der Batterie anzuzeigen. Siehe Wartung und Schmierung → Wartung der Batterie.
ABS-Leuchte
WARNUNGFalls die ABS-Leuchte weiterhin bei Geschwindigkeiten von über 5 km/h (3 mph) blinkt oder kontinuierlich leuchtet, funktioniert das ABS nicht. Die Standardbremsanlage funktioniert zwar, die Räder können jedoch blockieren. Mit einem Harley-Davidson-Händler Kontakt aufnehmen, um das ABS reparieren zu lassen. Ein blockiertes Rad kann rutschen und zum Kontrollverlust über das Fahrzeug führen, was schwere oder tödliche Verletzungen zur Folge haben kann. (00361b)
Blinkt: Siehe Abbildung 1. Die ABS-Leuchte beginnt zu blinken, wenn das Fahrzeug eingeschaltet wird. Die blinkende Leuchte zeigt an, dass sich das System im Selbstdiagnosemodus befindet. Sie blinkt, bis das Motorrad eine Fahrgeschwindigkeit von mehr als 5 km/h (3 mph) erreicht hat. Das ABS ist nicht betriebsbereit, bis die Lampe erlischt.
Leuchtet: Kontinuierliches Aufleuchten der Leuchte zeigt eine Fehlfunktion des ABS an. Das ABS-System wird deaktiviert, und die Bremsen funktionieren wie in einem Fahrzeug ohne ABS. Einen Harley-Davidson-Händler aufsuchen, um die Wartung durchführen zu lassen.
Geschwindigkeitsregelungs-Kontrollleuchte
Siehe Abbildung 1. Wenn die Geschwindigkeitsregelungs-Kontrollleuchte (5) orange leuchtet, ist die Geschwindigkeitsregelung EINGESCHALTET und deaktiviert. Wenn das Symbol grün ist, ist die Geschwindigkeitsregelung EINGESCHALTET und aktiviert.
Warnleuchte Motorelektronik
Siehe Abbildung 1. Die Warnleuchte Motorelektronik (6) zeigt an, ob Motor/Motor-Management-System normal funktioniert. Die Farbe der Leuchte ist orange.
Die Warnleuchte Motorelektronik leuchtet gewöhnlich auf, wenn die Zündung erstmals eingeschaltet wird, und bleibt ca. 4 Sekunden lang an. Zu diesem Zeitpunkt führt das Motor-Management-System eine Reihe von Selbstdiagnoseprüfungen aus.
Wenn die Warnleuchte Motorelektronik sonst aufleuchtet, einen Harley-Davidson-Händler aufsuchen.
Kontrollleuchte der elektrischen Anlage
Siehe Abbildung 1. Die Kontrollleuchte der elektrischen Anlage (7) zeigt den Status des Sicherheitssystems sowie der elektrischen Selbstdiagnose für das Motorrad an. Siehe SICHERHEITSSYSTEM → Sicherheitssystem für Betrieb des Sicherheitssystems.
Blinkt: Das Sicherheitssystem ist scharfgeschaltet.
Leuchtet (Sicherheitssystem scharfgeschaltet): Der Alarm wurde aktiviert.
Leuchtet (Sicherheitssystem deaktiviert): Wenn die Leuchte nicht ausgeht, Kontakt mit einem Harley-Davidson-Händler aufnehmen.
| 1 | Leuchte für den 6. Gang |
| 2 | Warnleuchte „Kraftstoffstand niedrig“ |
| 3 | Batteriezustandsleuchte |
| 4 | ABS-Leuchte |
| 5 | Geschwindigkeitsregelungs-Kontrollleuchte |
| 6 | Warnleuchte Motorelektronik |
| 7 | Kontrollleuchte der elektrischen Anlage |

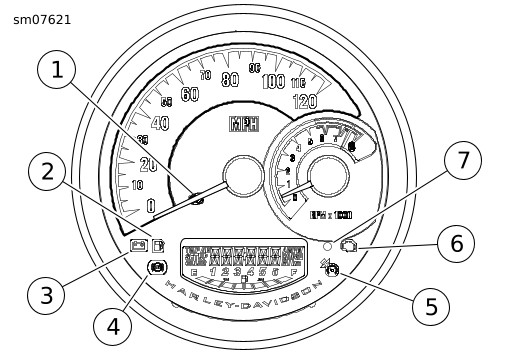

Abbildung 1. Instrumentenbeleuchtung
