Ausbau: FXDWG-Modelle
- Siehe Abbildung 1. Die Schrauben (1) und Unterlegscheiben (2), welche den Soziussitzsockel (9) am Schutzblech sichern, entfernen.
- Den Soziussitz nach vorne schieben, um ihn von der Bundschraube (10) zu lösen.
- Die Bundschraube, Halteriemen und Befestigungsteile entfernen.
- Den Sitz nach hinten schieben und ausbauen.
Einbau: FXDWG-Modelle
| 1. | Den Sitz auf den Rahmenrücken legen. HINWEIS Eine Zunge an der Sitzvorderseite greift unter die hintere Kraftstofftankbefestigung ein, um den Sitz zu sichern. | |
| 2. | Den Sitz nach vorne schieben, bis die Zunge unter der Kraftstofftankbefestigung einrastet. | |
| 3. | Halteriemen so positionieren, dass die Löcher im Halteriemen mit den Löchern im Schutzblech ausgerichtet sind. Mit dem Loch in der Befestigungszunge des Sitzes ausrichten. | |
| 4. | Bundschraube und Unterlegscheibe einbauen, um Sitz und Halteriemen zu sichern. Sicher anziehen. | |
| 5. | Den Soziussitz durch den Halteriemen schieben und den Schlitz unter dem Soziussitz mit dem Kopf der Bundschraube ausrichten. | |
| 6. | Den Sitz nach hinten schieben bis er fest auf der Bundschraube gesichert ist. | |
| 7. | Schraube (1) und Unterlegscheibe (2) anbringen. Sicher anziehen. | |
 WARNUNGDen Sitz nach dem Einbau nach oben ziehen, um sicherzustellen, dass er in der korrekten Position eingerastet ist. Ein loser Sitz kann sich während der Fahrt verschieben, zum Verlust der Kontrolle über das Fahrzeug und zu schweren oder tödlichen Verletzungen führen. (00070b) | ||
| 8. | Den Sitz nach oben ziehen, um sicherzustellen, dass er richtig gesichert ist. |
Ausbau: Alle anderen Modelle
- Siehe Abbildung 1. Schraube (1) und Unterlegscheibe (2) entfernen.
- Den Sitz etwas anheben und Mutter (7), Unterlegscheiben (5 und 6) und Schraube (4) entfernen. Halteriemen ausbauen.
- Den Sitz nach hinten schieben und ausbauen.
Einbau: Alle anderen Modelle
| 1. | Den Sitz auf den Rahmenrücken legen. HINWEIS Eine Zunge an der Sitzvorderseite greift unter die hintere Kraftstofftankbefestigung ein. | |
| 2. | Den Sitz nach vorne schieben, bis die Zunge unter der Kraftstofftankbefestigung einrastet. | |
| 3. | Siehe Abbildung 1. Den Sitz nach vorne schieben, bis die Sitzarretiermutter des Hinterradschutzblechs im Loch in der Befestigungshalterung zentriert ist. | |
| 4. | Die Schraube (4), die Unterlegscheiben (5 und 6) und die Mutter (7) einbauen, um den Sitzhalteriemen zu sichern. Auf ein Drehmoment von 6,7–10,2 N·m (60–90 in-lbs) anziehen. | |
| 5. | Schraube (1) und Unterlegscheibe (2) anbringen. Sicher anziehen. | |
| WARNUNG Den Sitz nach dem Einbau nach oben ziehen, um sicherzustellen, dass er in der korrekten Position eingerastet ist. Ein loser Sitz kann sich während der Fahrt verschieben, zum Verlust der Kontrolle über das Fahrzeug und zu schweren oder tödlichen Verletzungen führen. (00070b) | ||
| 6. | Am Sitz nach oben ziehen, um zu überprüfen, ob er korrekt gesichert ist. |
| 1 | Schraube |
| 2 | Unterlegscheibe |
| 3 | Sitz, typisch |
| 4 | Halteriemenschraube |
| 5 | Halteriemenunterlegscheibe |
| 6 | Halteriemenunterlegscheibe |
| 7 | Halteriemenmutter |
| 8 | Sitz, FXDWG |
| 9 | Soziussitz, FXDWG |
| 10 | Bundschraube, FXDWG |

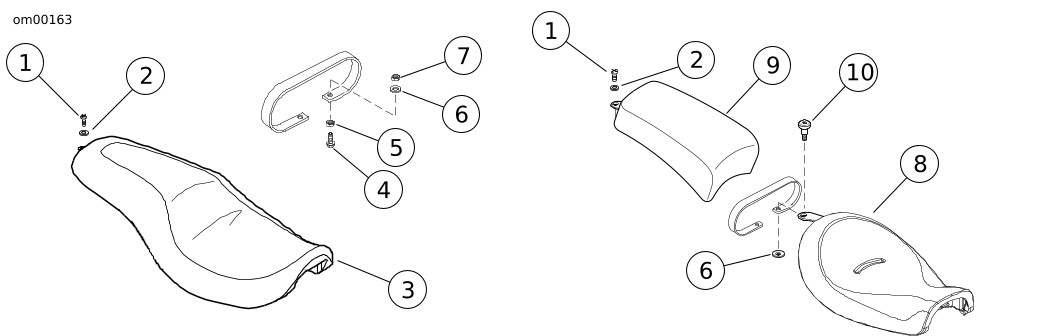

Abbildung 1. Sitz
