Soziussitzausbau
  1. Siehe Abbildung 1. Die Flügelschraube und Unterlegscheibe aus der Oberseite des hinteren Schutzblechs lösen.
  2. Den Soziussitz zurück von den Sitzbefestigungsschrauben schieben.
Soziussitzeinbau
1. Die Vorderseite des Soziussitzes so einschieben, dass die Aussparungen in der Soziussitzhalterung in die Befestigungsschrauben des Sitzes eingreifen.
2. Die Flügelschraube mit der Unterlegscheibe festziehen, um den Soziussitz am hinteren Schutzblech zu befestigen.
WARNUNG
Den Sitz nach dem Einbau nach oben ziehen, um sicherzustellen, dass er in der korrekten Position eingerastet ist. Ein loser Sitz kann sich während der Fahrt verschieben, zum Verlust der Kontrolle über das Fahrzeug und zu schweren oder tödlichen Verletzungen führen. (00070b)
3. Den Soziussitz nach oben ziehen, um sicherzustellen, dass er richtig gesichert ist.
Sitzausbau
  1. Siehe Abbildung 1. Den Soziussitz ausbauen.
  2. Die beiden Schrauben hinten aus dem Sitz lösen.
  3. Die Rückseite des Sitzes anheben und nach hinten ziehen, um den Sitz auszubauen.
Sitzeinbau
1. Den Sitz zur Vorderseite des Motorrads schieben, um die Zunge in den Schlitz in der Rückseite des Rahmens zu setzen. Dabei die Sitzrückseite auf die Sitzbefestigungszapfen absenken.
2. Die Sitzbefestigungsschraube anbringen. Sicher anziehen.
3. Den Soziussitz nach Wunsch einbauen.
WARNUNG
Den Sitz nach dem Einbau nach oben ziehen, um sicherzustellen, dass er in der korrekten Position eingerastet ist. Ein loser Sitz kann sich während der Fahrt verschieben, zum Verlust der Kontrolle über das Fahrzeug und zu schweren oder tödlichen Verletzungen führen. (00070b)
4. Den Sitz und den Soziussitz nach oben ziehen, um sicherzustellen, dass sie richtig gesichert sind

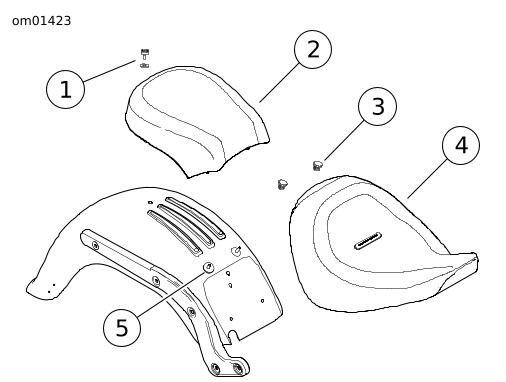

1Soziussitzflügelschraube
2Soziussitz
3Sitzschrauben
4Sitz
5Sitzbefestigungsbolzen
Abbildung 1. Fahrer- und Soziussitz
