Ausbau
  1. Siehe Abbildung 2. Den Stromkabelsteckverbinder des Soundsystems an der linken Seite des Lenkkopfs abklemmen.
  2. Siehe Abbildung 1. Beide Seiten der Verkleidung halten und fest nach oben sowie in Richtung Motorradvorderseite ziehen, um die Verkleidungshalterung aus den oberen und unteren Tüllen zu lösen.
  3. Das Soundsystemstromkabel behutsam durch den Spalt zwischen Scheinwerfer und Bedientafel ziehen. Die Kappe am Motorradkabelbaum anbringen.
Einbau
  1. Siehe Abbildung 1. Das Soundsystemstromkabel behutsam zwischen Scheinwerfer und Konsole einziehen.
  2. Vor dem Fahrzeug stehend die Verkleidung auf den Scheinwerfer ausrichten.
  3. Die Aussparungen in der Verkleidungshalterung auf die oberen und unteren Tüllen schieben und fest nach unten, in Richtung Motorrad drücken, bis die Verkleidungshalterung fest sitzt.
  4. Siehe Abbildung 2. Den Stromkabelsteckverbinder des Soundsystems anschließen. Sicherstellen, dass der Audioverbindungskabelbaum nicht gequetscht wird, klemmt oder den Lenkereinschlag behindert, wenn bis zum Anschlag nach links oder rechts geschwenkt wird.
WARNUNG
Sicherstellen, dass der Lenker frei und ungehindert bewegt werden kann. Jede Behinderung des Lenkers kann bewirken, dass der Fahrer die Kontrolle über das Motorrad verliert, was zu schweren oder tödlichen Verletzungen führen kann. (00371a)
HINWEIS
Siehe Pflege und Reinigung → Windschutzscheibenpflege zur vorschriftsmäßigen Wartung der Windschutzscheibe.

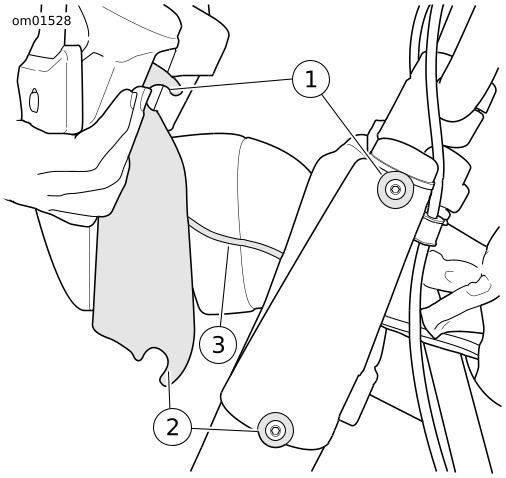

1Obere Halterung/Tülle
2Untere Halterung/Tülle
3Soundsystemstromkabel
Abbildung 1. Kompakte Verkleidung

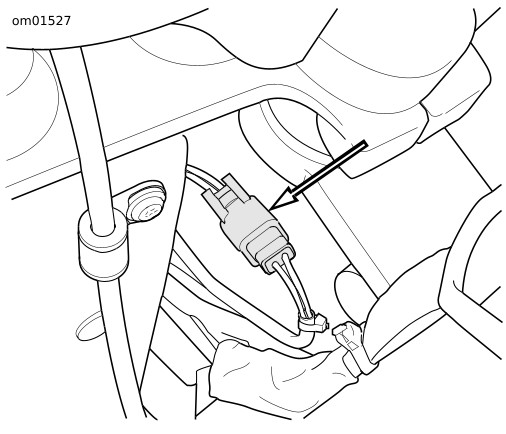

Abbildung 2. Stromkabelsteckverbinder des Soundsystems
